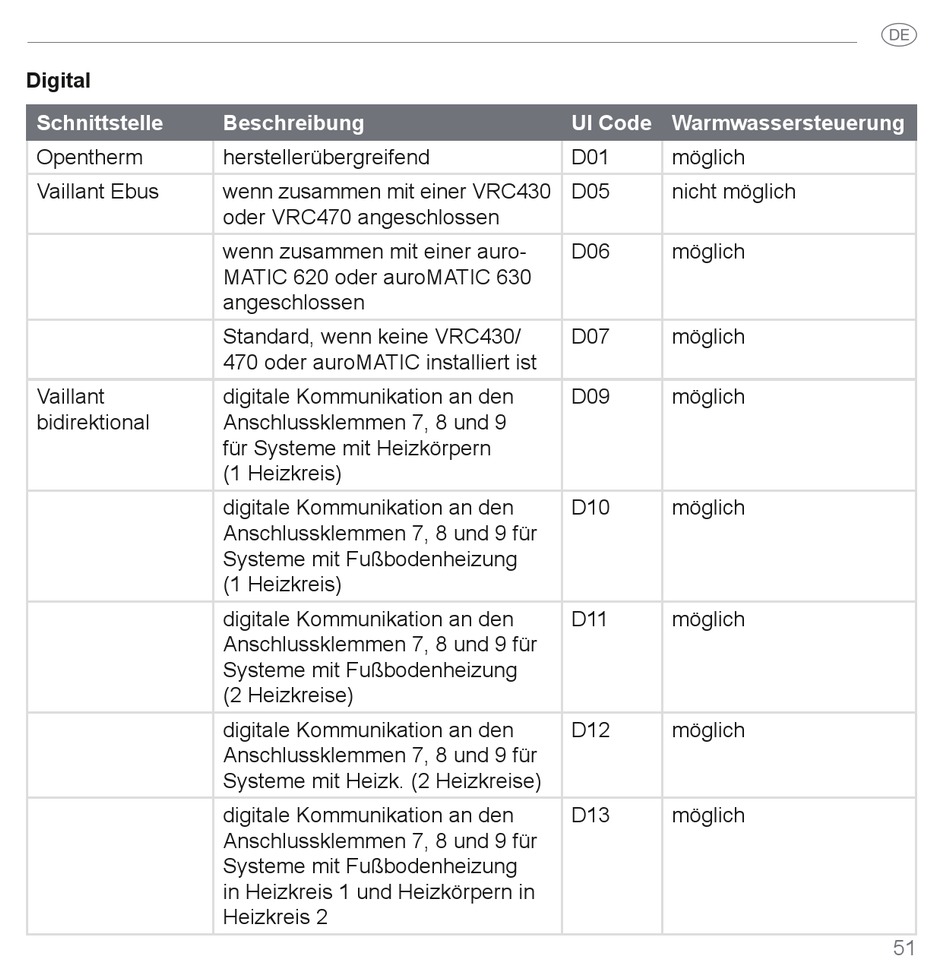

hager EK860 Bedienungsanleitung Seite 51

Digital
Schnittstelle
Opentherm
Vaillant Ebus
Vaillant
bidirektional
Beschreibung
herstellerübergreifend
wenn zusammen mit einer VRC430
oder VRC470 angeschlossen
wenn zusammen mit einer auro-
MATIC 620 oder auroMATIC 630
angeschlossen
Standard, wenn keine VRC430/
470 oder auroMATIC installiert ist
digitale Kommunikation an den
Anschlussklemmen 7, 8 und 9
für Systeme mit Heizkörpern
(1 Heizkreis)
digitale Kommunikation an den
Anschlussklemmen 7, 8 und 9 für
Systeme mit Fußbodenheizung
(1 Heizkreis)
digitale Kommunikation an den
Anschlussklem men 7, 8 und 9 für
Sys teme mit Fußbodenheizung
(2 Heizkreise)
digitale Kommunikation an den
Anschlussklemmen 7, 8 und 9 für
Systeme mit Heizk. (2 Heizkreise)
digitale Kommunikation an den
Anschlussklemmen 7, 8 und 9 für
Systeme mit Fußbodenheizung
in Heizkreis 1 und Heizkörpern in
Heizkreis 2
UI Code Warmwassersteuerung
D01 möglich
D05 nicht möglich
D06 möglich
D07 möglich
D09 möglich
D10 möglich
D11 möglich
D12 möglich
D13 möglich
e
51
