Dolmar ES-153 A Betriebsanleitung Seite 48

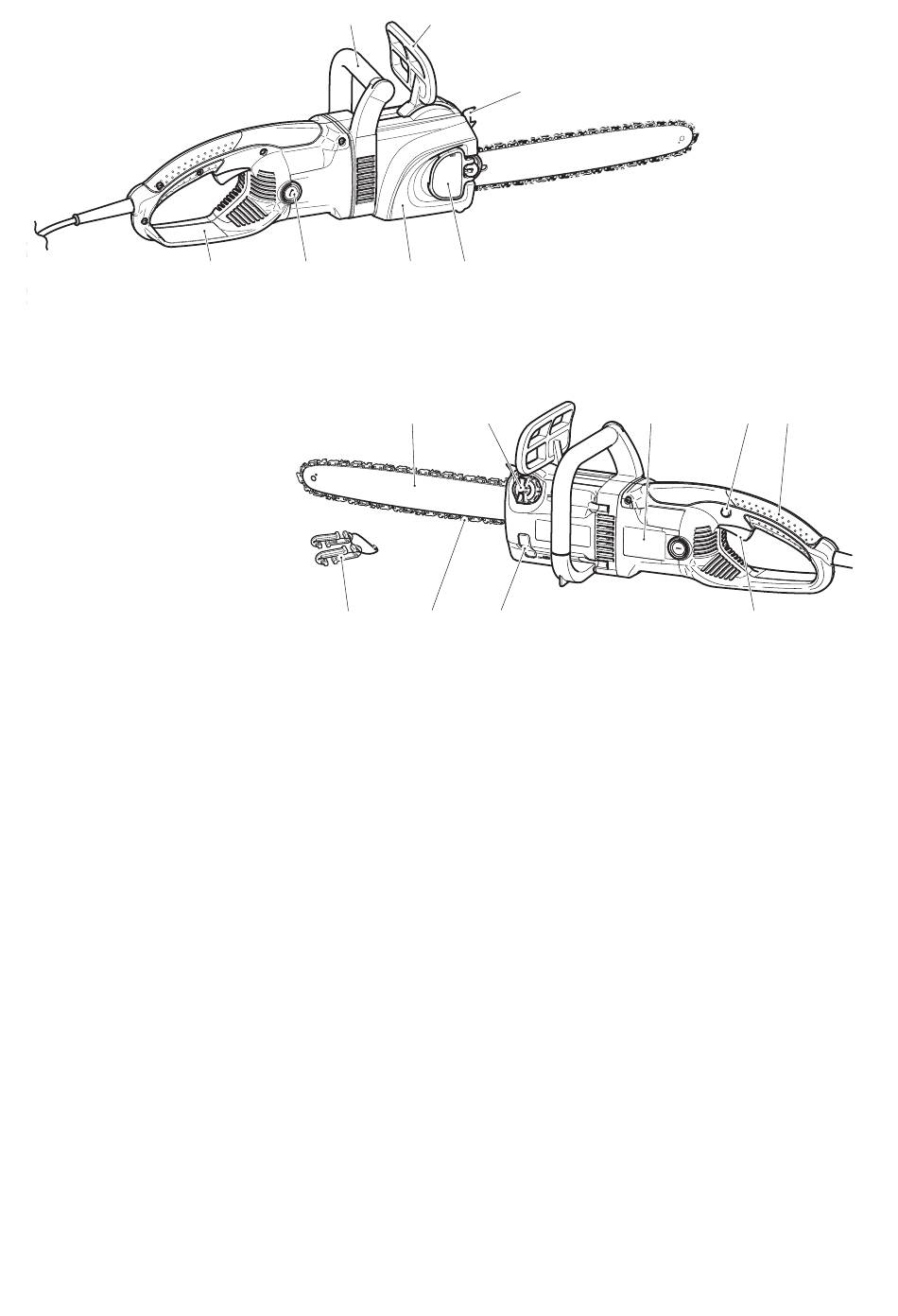

Bezeichnung der Bauteile
1 Bügelgriff
2 Handschutz (Auslöser für Kettenbremse)
3 Krallenanschlag
4 Schnellverschluss für Kettenraddeckel
5 Kettenraddeckel, Kettenbremse
6 Abdeckung Kohlebürste
7 Handschutz für hinteren Griff
8 Führungsschiene
9 Öltankdeckel
10 Typenschild
11 Sicherungstaste
12 Hinterer Griff
13 EIN-/AUS-Schalter
14 Schauglas für Ölfüllstand
15 Sägekette
16 Kabelhalter für Stromversorgungskabel
(Zugentlastung)
48
1
7 6
16
2
3
5 4
8 9
15 14
10 11 12
13
