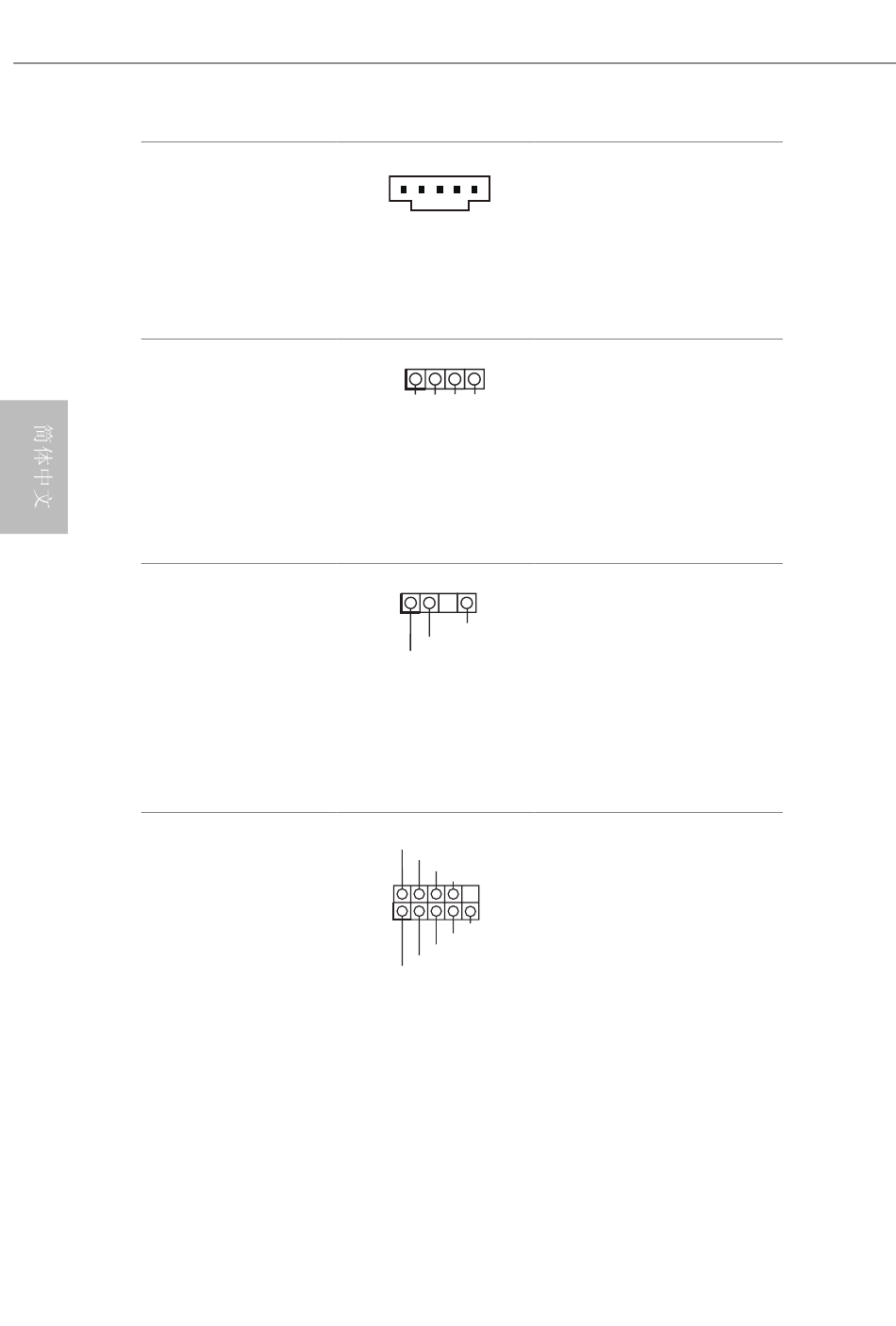

Thunderbolt AIC 接口
（5- 针 TB1）
（见第 1 页，第 28 个）
RGB LED 接脚
(4 针 RGB_LED1)
（见第 1 页，第 24 个）
(4 针 RGB_LED2)
（见第 1 页，第 6 个）
可寻址 LED 接脚
(3 针 ADDR_LED1)
（见第 1 页，第 23 个）
串行端口接脚
(9 针 COM1)
（见第 1 页，第 25 个）
172
请利用 GPIO 线将
Thunderbolt ™扩展卡 (AIC)
连接到 Thunderbolt AIC 接口。
* 请将 Thunderbolt ™
AIC 卡安装到 PCIE3
（默认插槽）。
RGB 接脚用于连接 RGB LED
1
延长线，可让用户选择不同的
12V G R
B
LED 灯光效果。
注意： RGB LED 线安装方向
切勿错误，否则，线缆会损坏。
* 请参考第 42 页了解这个接脚
的详情。
此接脚用于连接可寻址 LED
1
延长线，可让用户选择不同的
GND
LED 灯光效果。
DO_ADDR
注意： 必须以正确的方向安装
VOUT
可寻址 LED 线，否则会损坏
线缆。
* 请参考第 43 页了解这个接脚
的详情。
此 COM1 接脚支持串行端口模
RRXD1
DDTR#1
块。
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
