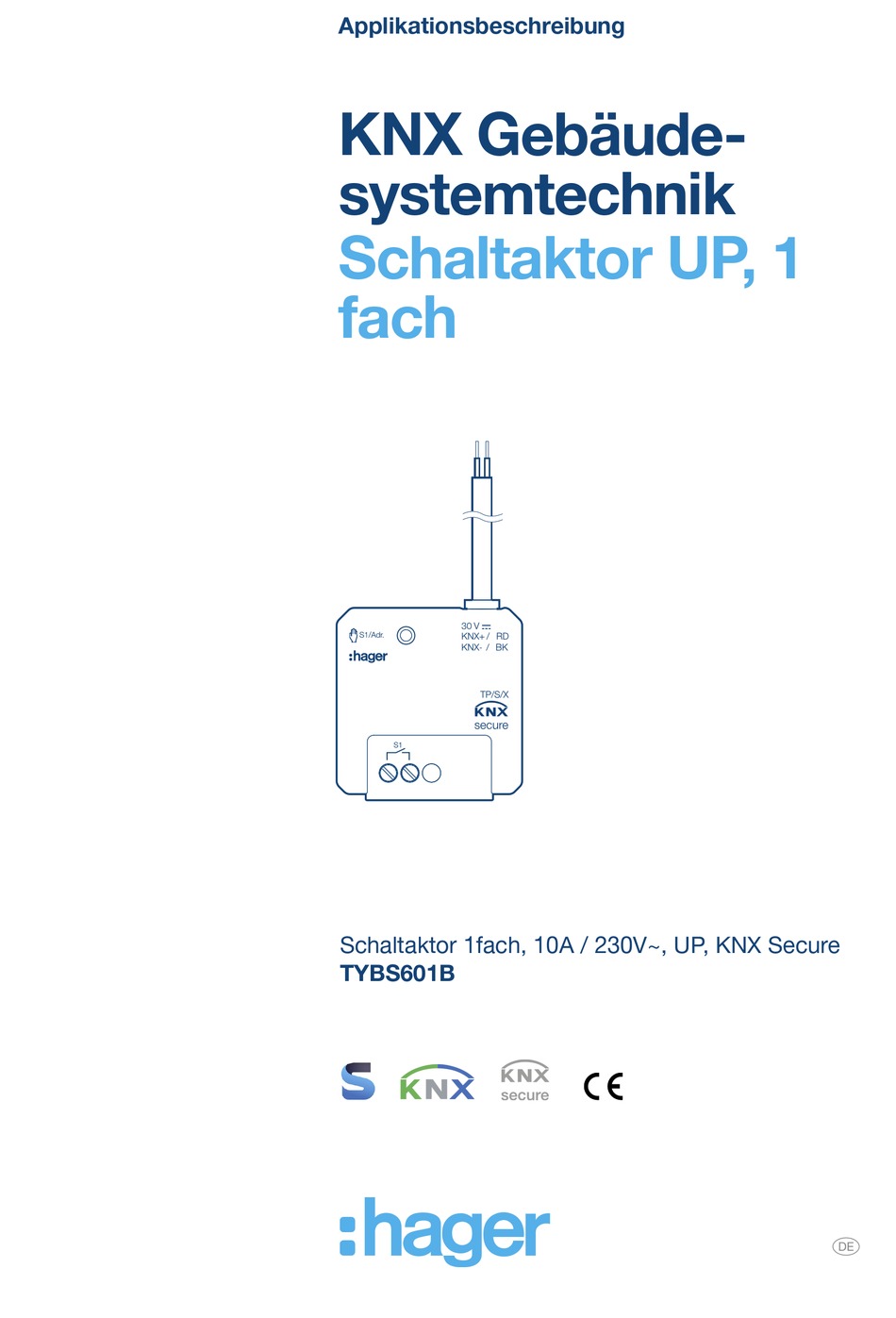

Applikationsbeschreibung
KNX Gebäude-
systemtechnik
Schaltaktor UP, 1
fach
Schaltaktor 1fach, 10A / 230V~, UP, KNX Secure
TYBS601B
e
Inhaltsverzeichnis
loading

Verwandte Anleitungen für hager TYBS601B

Inhaltszusammenfassung für hager TYBS601B

  • Seite 1 Applikationsbeschreibung KNX Gebäude- systemtechnik Schaltaktor UP, 1 fach Schaltaktor 1fach, 10A / 230V~, UP, KNX Secure TYBS601B...

  • Seite 2: Produktübersicht

    Produktübersicht Applikations- TP-Produkt Bestellnummer Produktbezeichnung programm Funk-Produkt Schaltaktor 1fach, 10A / 230V~, TYBS601B STYBS601B UP, KNX Secure Technische Änderungen vorbehalten!

  • Seite 3: Inhaltsverzeichnis

    4.2.4 Zeitschalter................................55 4.2.5 Szene .................................. 56 4.2.6 Preset.................................. 56 4.2.7 Sperrfunktion............................... 57 4.2.8 Zwangssteuerung..............................58 4.2.9 Betriebsstundenzähler ............................58 5. Anhang.................................... 60 5.1 Technische Daten..............................60 5.2 Tabelle der logischen Verknüpfungen ........................61 5.3 Kenndaten ................................. 61 TYBS601B 6LE009797A...

  • Seite 4: Allgemeines

    Applikationsbezeichnung ETS Applikation Produktbezeichnung Applikationsbezeichnung STYBS601B v1.0 TYBS601B Schaltaktor 1fach, 10A / 230V~, UP, KNX Secure 1.3 KNX secure Verbindung KNX Secure Geräte sind in der Lage, Telegramme zu ver- und entschlüsseln und somit eine zusätzliche Sicherheitsebene zu einer KNX Installation hinzuzufügen. Diese Sicherheitsstufe kann sowohl bei der Inbetriebnahme des Systems als auch während des Betriebs verwendet werden.
  • Seite 5 Die Leuchttaste für die Adressierung leuchtet. Nach 5 Sekunden blinkt die LED. 4. Die Programmier-Taste loslassen. Die Leuchttaste für die Adressierung leuchtet dauerhaft, während der Master-Reset durchgeführt wird. Nach einigen Sekunden schaltet sich die LED aus, wodurch angezeigt wird, dass der Reset abgeschlossen ist. Das Gerät wird neu gestartet. TYBS601B 6LE009797A...
  • Seite 6 Firmware-Update Das Gerät ist updatefähig. Firmware-Updates können einfach mit der Hager ETS App durchgeführt werden. Diese App ist kostenlos und kann vor Ort oder per Fernzugriff verwendet werden. Wie führe ich ein Update durch? 1. Melden Sie sich bei my.knx.org an.

  • Seite 7: Allgemein Beschreibung

    2. Allgemein Beschreibung 2.1 Installation des Geräts 2.1.1 Übersichts Darstellung TYBS601B 6LE009797A...

  • Seite 8: Beschreibung Des Geräts

    Leuchte ein = Bus angeschlossen und bereit zur physikalischen Adressierung. Der Programmiermodus ist aktiviert bis die physikalische Adresse von der ETS übertragen wird. Durch erneutes Betätigen des Tasters wird der Programmiermodus verlassen. Die physikalische Adressierung kann im Automatik- oder Handbetrieb erfolgen. 2.1.4 Anschluss - TYBS601B 10 A TYBS601B 6LE009797A...

  • Seite 9: Funktionsmodule Der Applikation

    2.2 Funktionsmodule der Applikation Zwangssteuerung Sperrfunktion Hoch Hoch Niedrig Niedrig ä ä AUSGANGS- MODULE Grundfunktionen Logik Block Hoch Hoch Ausgang schalten Niedrig Niedrig ä ä TYBS601B 6LE009797A...

  • Seite 10: Hauptfunktionen

    Die Funktion Umschalten Dauer/Zeitbetrieb ermöglicht das Umschalten zwischen einer Dauer- und einer Zeitbetriebsfunktion bezogen auf das Kommunikationsobjekt Schalten. Betriebsstundenzähler  Die Funktion Betriebsstundenzähler dient zum Zählen der Gesamtbetriebsdauer eines Ausgangs im Zustand EIN oder AUS. Ein Zählsollwert kann über ein Objekt programmiert und verändert werden. * Defaultwert TYBS601B 6LE009797A...

  • Seite 11: Zusätzliche Funktionen

    Ausgänge direkt steuern. Pro Gerät sind 2 logische Logik Blöcke mit bis zu 4 Eingängen verfügbar. Gerätediagnose  Die Diagnosefunktion ermöglicht die Meldung des Betriebszustands des Geräts über den KNX-Bus. Diese Information wird zyklisch und/oder bei Statusänderungen versendet. * Defaultwert TYBS601B 6LE009797A...

  • Seite 12: Parameter

    28 - Logik Block 1 - Logik Ausgang (1 bit - 1.002 DPT_Bool) Für Logik Block 2 Kommunikationsobjekte: 30 - Logik Block 2 - Eingang 1 (1 bit - 1.002 DPT_Bool) 34 - Logik Block 2 - Logik Ausgang (1 bit - 1.002 DPT_Bool) * Defaultwert TYBS601B 6LE009797A...

  • Seite 13: Aktivierung Des Gerätediagnose Objektes

    Bei Empfang einer 1 auf diesem Objekt werden die über den Bus veränderbaren Parameter** mit vor dem letzten Download in der ETS eingestellten Werten überschrieben. ** Ausgangszustand für Szene X, Zeitschaltdauer, Betriebsstundenzählsollwert. Kommunikationsobjekt: 35 - Ausgänge 1-1 - Rücksetzen auf ETS Param.Werte (1 bit - 1.015 DPT_Reset) * Defaultwert TYBS601B 6LE009797A...

  • Seite 14: Zustand Bei Busausfall Oder Download

    Zustand nach ETS Der Ausgangszustand bleibt bei nach ETS Download unverändert. Zustand beibehalten* Download Der Ausgang wird bei nach ETS Download eingeschaltet. Der Ausgang wird bei nach ETS Download ausgeschaltet. Hinweis: Während eines Downloads, bleiben die Ausgänge unverändert ETS. TYBS601B 6LE009797A...

  • Seite 15: Statusanzeige

    Statusanzeige Schalten. Sekunden (s) 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Senden den folgenden Wert aufweist: Zyklisch Oder Bei Statusänderung und zyklisch. TYBS601B 6LE009797A...
  • Seite 16 0 Minuten: 0 bis 59 min Wiederkehr des KNX-Busses nach einem Ausfall versendet werden. 20 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Mit Hilfe dieses Parameters kann bei Busspannungswiederkehr die KNX Buslast optimiert werden. * Defaultwert TYBS601B 6LE009797A...

  • Seite 17: Logik Block

    Das Verhalten wird durch die nachstehenden Parameter bestimmt: Hinweis: Die Beschreibung der Parameter erfolgt für den Logik Block 1. Die Parameter und Objekte sind für den Logik Block 2 identisch ; Es werden lediglich die Begriffe angepasst. * Defaultwert TYBS601B 6LE009797A...

  • Seite 18: Konfiguration Der Logik Funktion

    31 - Logik Block 2 - Eingang 2 (1 bit - 1.002 DPT_Bool) 32 - Logik Block 2 - Eingang 3 (1 bit - 1.002 DPT_Bool) 33 - Logik Block 2 - Eingang 4 (1 bit - 1.002 DPT_Bool) * Defaultwert TYBS601B 6LE009797A...

  • Seite 19: Freigabe Logik Block

    Der Logik Ausgang hat keinen Einfluss auf den Ausgang. Die Befehle vom Logik Ausgang werden ausgeführt. Hinweis: Die Befehle vom Logik Ausgang werden entsprechend dem Parameter Logik Ausgang bei Freigabe senden werden gleich nach Freigabe ausgeführt. * Defaultwert TYBS601B 6LE009797A...

  • Seite 20: Logik Ausgang

    Aktiv. 3.3.3 Logik Ausgang Parameter Beschreibung Wert Logik Ausgang senden Das Objekt Logik Ausgang wird gesendet bei: Jedem Empfang eines Telegramms auf einen der Logik Bei Eingangsänderung Eingänge. Einer Wertänderung des Logik Ausganges. Bei logik Ausgangsänderung* * Defaultwert TYBS601B 6LE009797A...
  • Seite 21 Ergebnis des Logik Ausgangs nach der Neubewertung 0 ist. Defaultwert: 1 Die Ausgänge reagieren je nach Szenennummern und zugeordneten Parametern. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Aktion bei Logik Ausgang = 0 den folgenden Wert aufweist: Szenennummer. TYBS601B 6LE009797A...
  • Seite 22 Ergebnis des Logik Ausgangs nach der Neubewertung 1 ist. Defaultwert: 2 Die Ausgänge reagieren je nach Szenennummern und zugeordneten Parametern. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Aktion bei Logik Ausgang = 1 den folgenden Wert aufweist: Szenennummer. TYBS601B 6LE009797A...

  • Seite 23: Gerätediagnose

    Y = Ausgang Y Hinweis: Y ist der Platzhalter für die maximale Anzahl an Ausgängen. Byte 6: Schalter-stellung. 1: 0 = Automatikbetrieb / 1 = Handbetrieb Hinweis: Die mit einem x versehenen Bits werden nicht verwendet. * Defaultwert TYBS601B 6LE009797A...
  • Seite 24 Sekunden (s) 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Senden den folgenden Wert aufweist: Zyklisch Oder Bei Statusänderung und zyklisch. * Defaultwert TYBS601B 6LE009797A...

  • Seite 25: Funktionsfreigabe

    Dieses Parameterfenster ermöglicht die Einstellung der Geräteausgänge. Diese Parameter sind für jeden Ausgang einzeln verfügbar. 3.5.1 Definition Parameter Beschreibung Wert Ausgangskontakt Bei Empfang eines EIN Befehls wird: Das Ausgangsrelais geschlossen. Schließer* Das Ausgangsrelais geöffnet. Öffner Prinzip: Ausgangskontakt Handbetrieb Ausgang schalten Zwangssteuerung Schließer AUSGANGS- Sperrfunktion MODULE Öffner Grundfunktionen Logik Block * Defaultwert TYBS601B 6LE009797A...
  • Seite 26 Der Reiter Preset, sowie die dazugehörigen Parameter und Objekte sind: Ausgeblendet. Inaktiv* Für 1 Preset-Objekt eingeblendet. Aktiv mit 1 Preset Objekt Für 2 Preset-Objekte eingeblendet. Aktiv mit 2 Preset Objekten Hinweis: Bei Wertänderung dieses Parameters werden die zugeordneten Parameter und Gruppenadressen gelöscht. * Defaultwert TYBS601B 6LE009797A...
  • Seite 27 Zwangssteuerung Ein Kommunikationsobjekte: 15 - Ausgang 1 - Zwangssteuerung (2 bit - 2.002 DPT_Bool_Control) Konfiguration siehe Kapitel: Zwangssteuerung. Parameter Beschreibung Wert Betriebsstundenzähler Der Reiter Betriebsstundenzähler, sowie die dazugehörigen Parameter und Objekte sind: Ausgeblendet. Inaktiv* Eingeblendet. Aktiv * Defaultwert TYBS601B 6LE009797A...

  • Seite 28: Zeiten Für Schaltobjekt

    3.5.2.1 Zeitverzögerung für Schaltobjekt Parameter Beschreibung Wert Zeitverzögerung für Der Parameter für ein Zeitverzögertes schalten des Ausgangs sind: Schaltobjekt Ausgeblendet. Inaktiv* Eingeblendet für Einschaltverzögerung. Einschaltverzögerung Eingeblendet für Ausschaltverzögerung. Ausschaltverzögerung Eingeblendet für Ein- und Ausschaltverzögerung. Ein- und Ausschaltverzögerung * Defaultwert TYBS601B 6LE009797A...
  • Seite 29 Dieser Parameter bestimmt die Dauer der 0 Stunden: 0 bis 23 h Verzögerung zwischen dem Ausschaltbefehl und 3 Minuten: 0 bis 59 min der Umschaltung des Ausgangskontakts. 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. TYBS601B 6LE009797A...

  • Seite 30: Umschalten, Dauer/Zeitbetrieb Für Schaltobjekt

    0 Minuten: 0 bis 59 min Sekunden (s) 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Umschalten, Dauer/Zeitbetrieb für Schaltobjekt den folgenden Wert aufweist: Aktiv. * Defaultwert TYBS601B 6LE009797A...

  • Seite 31: Schalten Zeitlich Begrenzt

    Sekunden (s) 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Zusätzliches Schaltobjekt mit Sicherheits Aus den folgenden Wert aufweist: Aktiv. * Defaultwert TYBS601B 6LE009797A...

  • Seite 32: Zeitschalter

    (Blinkzeit über zusätzliche Parameter einstellbar.) Parameter Beschreibung Wert Zeitschaltdauer Dieser Parameter bestimmt die Zeitschaltdauer. 0 Stunden: 0 bis 23 h 2 Minuten: 0 bis 59 min 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. * Defaultwert TYBS601B 6LE009797A...

  • Seite 33: Ausschaltvorwarnung

    Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Ausschaltvorwarnung den folgenden Wert aufweist: Aktiv. Hinweis: Ist die Vorlaufzeit der Ausschaltvorwarnung größer als die Dauer des Zeitschalters, wird die Ausschaltvorwarnung nicht ausgelöst. * Defaultwert TYBS601B 6LE009797A...

  • Seite 34: Konfiguration

    5x Zeitschaltdauer addieren Parameter Beschreibung Wert Zeitschaltdauer über Das Kommunikationsobjekt Zeitschaltdauer ist: Objekt änderbar Ausgeblendet. Inaktiv* Eingeblendet, die Zeitschaltdauer kann über den Bus verändert Aktiv werden. Kommunikationsobjekte: 6 - Ausgang 1 - Zeitschaltdauer (3 byte - 10.001 DPT_TimeOfDay) * Defaultwert TYBS601B 6LE009797A...

  • Seite 35: Szene

    Aktiv* entsprechenden Tasters. Einlernen und Speichern von Szenen Dieser Vorgang ermöglicht die Änderung und Speicherung einer Szene. Zum Beispiel durch die lokale Betätigung der Taster im Raum oder durch das senden von Werten aus einer Visualisierung. * Defaultwert TYBS601B 6LE009797A...

  • Seite 36: Beschreibung

    Speicherung kann durch die kurzfristige Aktivierung der Ausgänge angezeigt werden. Parameter Beschreibung Wert Quittierung der Das Speichern einer Szene wird durch den Ausgang: Szenenspeicherung Nicht quittiert. Inaktiv* Durch eine 3 Sekunden andauernde Invertierung des Aktiv Ausgangszustandes quittiert. * Defaultwert TYBS601B 6LE009797A...
  • Seite 37 Den Wert, 1 = Ein. Ein* Den Wert, 1 = Aus. Im Wechsel den Wert 1 und 0. Schalten (Das Statusobjekt blinkt mit.) Hinweis: Dieser Parameter gilt für alle Szenen des jeweiligen Ausgangs, der den folgenden Wert aufweist: Blinken. * Defaultwert TYBS601B 6LE009797A...

  • Seite 38: Preset

    Zustand bei Objekt Preset 1 = log. 0: Ein. Zustand bei Objekt Preset 1 = log. 1: Aus. Zustand bei Objekt Preset 2 = log. 0: Szene 1. Zustand bei Objekt Preset 2 = log. 1: Szene 2. TYBS601B 6LE009797A...
  • Seite 39 Preset 1 durch ein KNX Telegramm. Hinweis: Die Anzahl verfügbarer Preset-Objekte ist vom Parameter Preset abhängig. Maximal zwei dieser Objekte können verfügbar sein. Kommunikationsobjekte: 10 - Ausgang 1 - Freigabe Preset 1 (1 bit - 1.003 DPT_Enable) * Defaultwert TYBS601B 6LE009797A...
  • Seite 40 Szene wenn Preset 1 = 0 Dieser Parameter bestimmt den Wert der Szene wenn: Szene 1 ... 64 Das Objekt Preset 1 den Wert 0 aufweist. Der Parameter Zustand bei Objekt Preset 1 = log. 0 den Defaultwert: 1 Szenenwert aufweist. * Defaultwert TYBS601B 6LE009797A...
  • Seite 41 Schalten (Das Statusobjekt blinkt mit.) Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Zustand bei Objekt Preset 1 = log. 0 oder Zustand bei Objekt Preset 1 = log. 1 den folgenden Wert aufweist: Blinken. * Defaultwert TYBS601B 6LE009797A...

  • Seite 42: Sperrfunktion

    Solange die Sperre aktiv ist kann der Ausgang nur von Befehlen höherer Priorität gesteuert werden. Ausgangszustand am Ende der Sperre ist einstellbar auf ausgewählte Objekte sperren Kommunikationsobjekte. Solange die Sperre aktiv ist kann der Ausgang nur über geziehlt auswählbare Objekte gesteuert werden. * Defaultwert TYBS601B 6LE009797A...
  • Seite 43 Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Sperre den folgenden Wert aufweist: Aktiv mit 2 Sperrobjekten. Hinweis: Die Priorität der Sperrfunktion funktioniert unabhängig von der Art der Sperre immer gleich (Ausgang sperren oder Objekte Sperren). * Defaultwert TYBS601B 6LE009797A...
  • Seite 44 Die untenstehenden Parameter ermöglichen die Auswahl der Objekte, über die trotz aktiver Sperrfunktion der Ausgang gesteuert werden kann. Hinweis: Diese Parameter sind nur sichtbar wenn der Parameter Art der Sperre den folgenden Wert aufweist: Objekte sperren. * Defaultwert TYBS601B 6LE009797A...
  • Seite 45 0 bei Deaktivierung der Sperre. 0 = Sperre inaktiv, 1 bei Aktivierung der Sperre. 1 = Sperre aktiv* 0 bei Aktivierung der Sperre. 0 = Sperre aktiv, 1 bei Deaktivierung der Sperre. 1 = Sperre inaktiv * Defaultwert TYBS601B 6LE009797A...

  • Seite 46: Zwangssteuerung

    Das Kommunikationsobjekt Statusanzeige Zwangssteuerung und Inaktiv* Zwangssteuerung die zugehörigen Parameter sind ausgeblendet. Das Kommunikationsobjekt Statusanzeige Zwangssteuerung und Aktiv die zugehörigen Parameter sind eingeblendet. Kommunikationsobjekte: 16 - Ausgang 1 - Statusanzeige Zwangssteuerung (1 bit - 1.011 DPT_State) * Defaultwert TYBS601B 6LE009797A...
  • Seite 47 Hinweis: Die Anwendung dieses Parameters hängt von der Priorität der anderen aktiven Funktionen ab. Wenn eine Funktion mit höherer Priorität aktiv ist, wird dieser Parameter nicht abgespielt. Im Fall, dass zwei Funktionen mit der gleichen Priorität aktiv sind, wird der Parameter der letzten ausgeschalteten Funktion abgespielt. * Defaultwert TYBS601B 6LE009797A...

  • Seite 48: Betriebsstundenzähler

    Betriebsstundenzählsollwert kann über ein Objekt programmiert und verändert werden. Parameter Beschreibung Wert Zustand der gezählt Der Betriebsstundenzähler läuft wenn: werden soll Der Ausgang geschlossen ist. Geschlossen* Der Ausgang geöffnet ist. Geöffnet Parameter Beschreibung Wert Hoch-oder herunterzählen Der Betriebsstundenzähler zählt: Aufsteigend. Hochzählen* Absteigend. Herunterzählen * Defaultwert TYBS601B 6LE009797A...
  • Seite 49 Zählsollwert über Objekt Das Kommunikationsobjekt Betriebsstundenzählsollwert ist Inaktiv* änderbar ausgeblendet. Das Kommunikationsobjekt Betriebsstundenzählsollwert ist Aktiv eingeblendet. Der Wert kann über den KNX Bus verändert werden. Kommunikationsobjekte: 20 - Ausgang 1 - Betriebsstundenzählsollwert (2 byte - 7.001 DPT_16_bit_Counter) * Defaultwert TYBS601B 6LE009797A...
  • Seite 50 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Objekt Zählsollwert erreicht senden den folgenden Wert aufweist: Zyklisch Oder Bei Statusänderung und zyklisch. * Defaultwert TYBS601B 6LE009797A...

  • Seite 51: Kommunikationsobjekte

    Wenn das Objekt den Wert 0 empfängt, wird der Logik Block 1 aktiviert. Wenn das Objekt den Wert 1 empfängt, wird der Logik Block 1 deaktiviert. Der Wert dieses Objekts kann beim Starten des Geräts initialisiert werden. Weiterführende Informationen, siehe: Logik Block. TYBS601B 6LE009797A...

  • Seite 52: Verhalten Des Geräts

    Dieses Objekt erlaubt es, aktuelle Parameterwerte jederzeit durch die ETS-Parameterwerte zu ersetzen. Wenn das Objekt den Wert 1 empfängt, werden die Ausgangsstatuswerte für die Szenen, die Zeitschaltdauerangaben und sämtliche Zählsollwerte, die beim letzten Download versendet wurden, zurückgesetzt. Weiterführende Informationen, siehe: Rücksetzen auf ETS-Parameterwerte. TYBS601B 6LE009797A...

  • Seite 53: Gerätediagnose

    Übermitteln der Stellung des Schalters auf der Vorderseite des Geräts und der Nummer des Ausgangs, der von der/den Störung(en) betroffen ist. Byte- Nummer 6 (MSB) 1(LSB) Verwendung Schalter-stellung Anwendungsart Ausgangsnummer Fehlercodes Dieses Objekt wird zyklisch und/oder bei einer Statusänderung versendet. Weiterführende Informationen, siehe: Gerätediagnose. TYBS601B 6LE009797A...

  • Seite 54: Kommunikationsobjekte Ausgang

    1 Bit Ü Ausgang 1 Zwangssteuerung 2 Bit Ausgang 1 Statusanzeige Zwangssteuerung 1 Bit Ü Ausgang 1 Betriebsstundenzählwert 2 byte Ü Ausgang 1 Rücksetz. Betriebsstundenzähl. 1 Bit Ausgang 1 Betriebsstundenzähl. erreicht 1 Bit Ü Ausgang 1 Betriebsstundenzählsollwert 2 byte TYBS601B 6LE009797A...

  • Seite 55: Schalten

    Verzögerung schaltet der Ausgang auf Aus. Wenn das Objekt den Wert 0 empfängt, schaltet der Ausgang auf Aus. Hinweis: Die Sicherheits-Aus-Funktion kommt im Allgemeinen bei der Beleuchtung von Kellern, Dachböden und Schuppen zum Einsatz. Weiterführende Informationen, siehe: Zeiten für Schaltobjekt. TYBS601B 6LE009797A...

  • Seite 56: Statusanzeige

    Byte 1 (LSB) Stunden Minuten Sekunden Felder Codierung Wert Einheit Stunden Binär 0 bis 23 (5 Bit) Stunden Minuten Binär 0 bis 59 (6 Bit) Minuten Sekunden Binär 0 bis 59 (6 Bit) Sekunden Weiterführende Informationen, siehe: Zeitschalter. TYBS601B 6LE009797A...

  • Seite 57: Szene

    Wenn das Objekt den Wert 1 empfängt, wird die Funktion Preset 1 aktiviert. 0 = Freigegeben, 1 = Gesperrt: Wenn das Objekt den Wert 0 empfängt, wird die Funktion Preset 1 aktiviert. Wenn das Objekt den Wert 1 empfängt, wird die Funktion Preset 1 deaktiviert. Weiterführende Informationen, siehe: Preset. TYBS601B 6LE009797A...

  • Seite 58: Sperrfunktion

    Wenn die Sperre aktiviert ist, wird ein Telegramm mit dem logischen Wert 0 an den KNX-Bus gesendet. Wenn die Sperre deaktiviert ist, wird ein Telegramm mit dem logischen Wert 1 an den KNX-Bus gesendet. Dieses Objekt wird zyklisch und/oder bei einer Statusänderung versendet. Weiterführende Informationen, siehe: Sperrfunktion. TYBS601B 6LE009797A...

  • Seite 59: Zwangssteuerung

    Dieses Objekt ermöglicht die Übermittlung des Zählwerts der Betriebsstunden des Geräts an den KNX-Bus. Der Zählwert wird während eines Ausfalls des KNX-Busses gespeichert. Er wird nach der Buswiederkehr oder nach einem ETS-Download übermittelt. Objektwert: 0 bis 65535 Stunden. Dieses Objekt wird zyklisch und/oder bei einer Statusänderung versendet. Weiterführende Informationen, siehe: Betriebsstundenzähler. TYBS601B 6LE009797A...
  • Seite 60 Dieses Objekt wird aktiviert wenn der Parameter Zählsollwert über Objekt änderbar aktiv ist. Dieses Objekt ermöglicht die Initialisierung des Zählsollwerts des Betriebsstundenzählers über den KNX-Bus. Objektwert: 0 bis 65535 Stunden. Dieses Objekt wird zyklisch und/oder bei einer Statusänderung versendet. Weiterführende Informationen, siehe: Betriebsstundenzähler. TYBS601B 6LE009797A...

  • Seite 61: Anhang

    5. Anhang 5.1 Technische Daten - TYBS601B KNX Medium TP1-256 Versorgungsspannung KNX 21…32 V SELV Stromaufnahme KNX typ. 5 mA Mindestschaltstrom 230 V~ 10 mA Abschaltvermögen μ10 A AC1 230/240 V~ Verlustleistung max. 0.6 W Leitungsschutzschalter 10 A Stoßspannung 4 kV Maximale Schalttaktzahl bei Volllast 20 Schaltzyklen/Min.

  • Seite 62: Tabelle Der Logischen Verknüpfungen

    5.2 Tabelle der logischen Verknüpfungen Input 4 Input 3 Input 2 Input 1 5.3 Kenndaten Gerät TYBS601B Max. Anzahl der Gruppenadressen Max. Anzahl der Zuordnungen Objekte TYBS601B 6LE009797A...
  • Seite 63 Hager Controls S.A.S. B.P. 10140 Saverne Cedex France T +33 (0) 3 88 02 87 00 info@hager.com hager.com 2024-03...
