Wichtig!
Ist die Schutzeinrichtung bei Unterbrechung der Spannungsversorgung geöffnet und wird dann ge-
schlossen, wird die Zuhaltung aktiviert. Das kann dazu führen, dass Personen unbeabsichtigt einge-
schlossen werden.
Solange der Zuhaltebolzen ausgefahren ist, kann die Zunge des Griffmoduls nicht aus dem Zuhaltemodul herausgezogen
werden und die Schutzeinrichtung ist zugehalten.
Wenn Spannung am Zuhaltemagnet anliegt, wird der Zuhaltebolzen eingefahren und die Zunge des Griffmoduls wird freige-
geben. Die Schutzeinrichtung lässt sich öffnen.
6.7.
Zuhaltung bei Ausführung MGBS-L2
(Zuhaltung durch Energie EIN betätigt und durch Federkraft entsperrt)
Wichtig!
Der Einsatz als Zuhaltung für den Personenschutz ist nur in Sonderfällen nach strenger Bewertung des
Unfallrisikos möglich (siehe EN ISO 14119:2013, Abschnitt 5.7.1)!
Zuhaltung aktivieren: Spannung an Magnet anlegen.
Zuhaltung entsperren: Spannung vom Magnet trennen.
Die durch Magnetkraft betätigte Zuhaltung arbeitet nach dem Arbeitsstromprinzip. Bei Unterbrechung der Spannung am
Magnet wird die Zuhaltung entsperrt und die Schutzeinrichtung kann unmittelbar geöffnet werden!
Solange keine Spannung am Zuhaltemagnet anliegt, lässt sich die Schutzeinrichtung öffnen.
Wenn die Spannung am Zuhaltemagnet anliegt, wird der Zuhaltebolzen in ausgefahrener Stellung gehalten und die Schutz-
einrichtung ist zugehalten.
6.8.

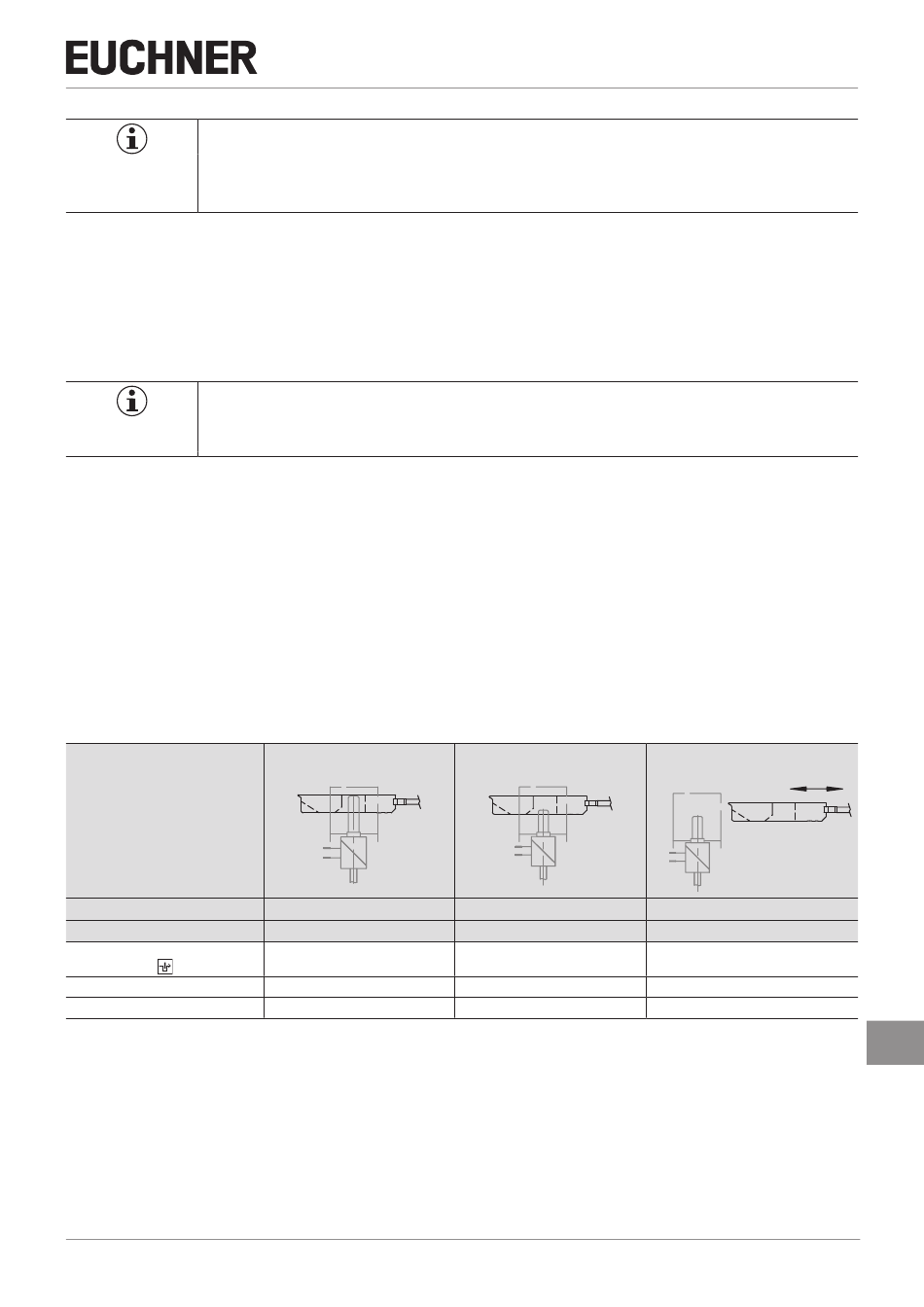

Schaltzustände
Die detaillierten Schaltzustände für Ihr Zuhaltemodul finden Sie in der Systemzustandstabelle. Dort sind alle Sicherheits-,
Meldeausgänge und Anzeige-LEDs beschrieben.
Spannung am Zuhaltemagnet MGBS-L1
Spannung am Zuhaltemagnet MGBS-L2
Sicherheitsausgänge FO1A und FO1B
Meldeausgang Zuhaltung OL
Türmeldeausgang OD
2527245-01-08/19 (Originalbetriebsanleitung)
Schutzeinrichtung geschlossen und
zugehalten
IMP
IMM
aus
ein
ein
ein
ein
Sicherheitssystem MGBS-P-L.-AP...
Schutzeinrichtung geschlossenen
und nicht zugehalten
IMP
IMM
ein
aus
aus
aus
ein
Betriebsanleitung
Schutzeinrichtung geöffnet
IMP
IMM
(nicht relevant)
(nicht relevant)
aus
aus
aus
DE
