S+S REGELTECHNIK HYGRASGARD AAVTF Bedienungs- Und Montageanleitung Seite 2

D G F r
KAVTF
HYGRASGARD ®

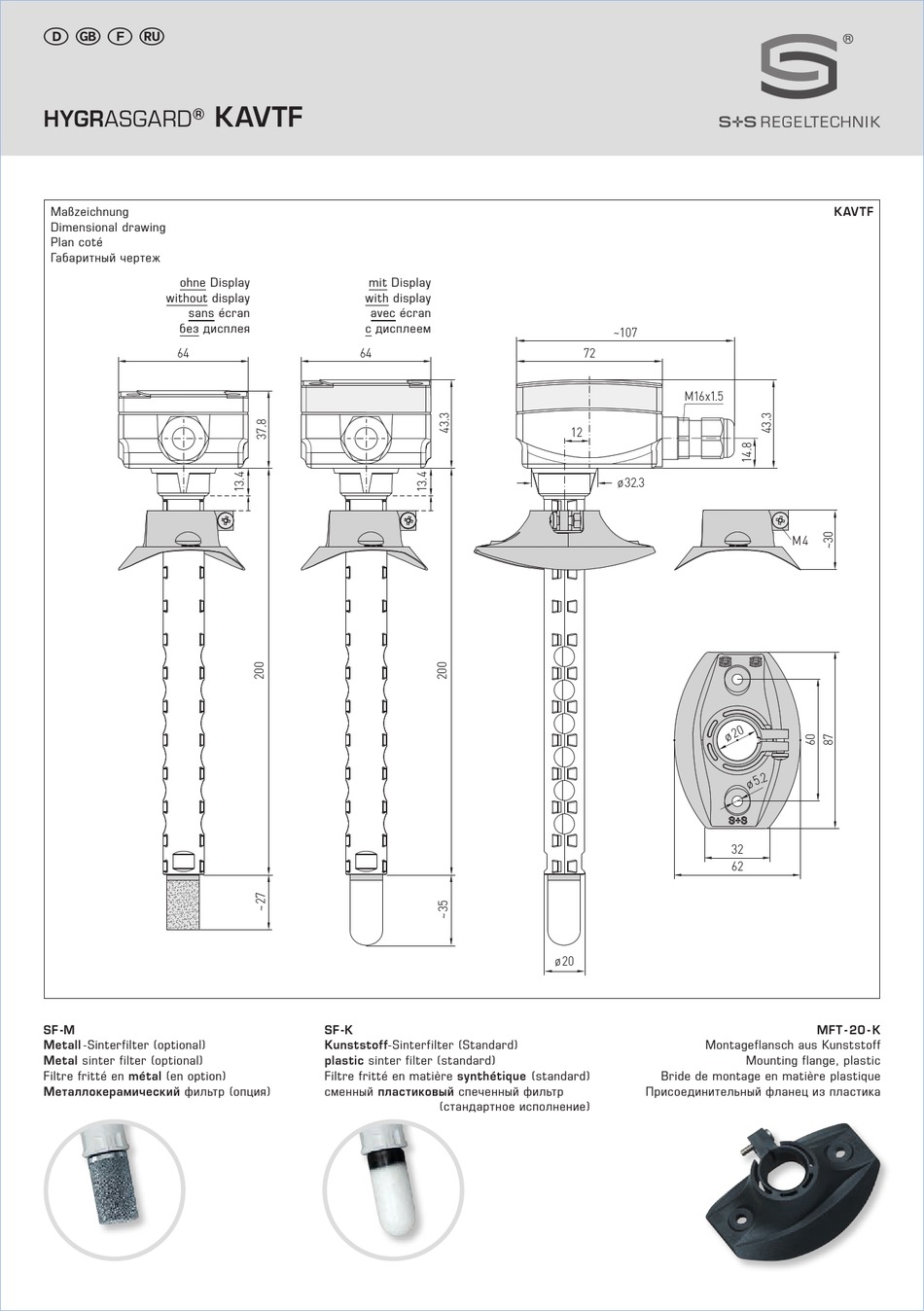

Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
ohne Display
without display
sans écran
без дисплея
64
SF -M
Metall -Sinterfilter (optional)
Metal sinter filter (optional)
Filtre fritté en métal (en option)
Металлокерамический фильтр (опция)
mit Display
with display
avec écran
с дисплеем
64
SF -K
Kunststoff-Sinterfilter (Standard)
plastic sinter filter (standard)
Filtre fritté en matière synthétique (standard)
сменный пластиковый спеченный фильтр
(стандартное исполнение)
~107
72
M16x1.5
12
ø32.3
ø20
Montageflansch aus Kunststoff
Bride de montage en matière plastique
Присоединительный фланец из пластика
KAVTF
M4
32
62
MFT - 20 - K
Mounting flange, plastic
