6
Carburetor Factory Setting (Break In Setting)
High Speed Needle is set at 1 full turn in from flush and the low speed needle 1 1/2. The Idle Adjustment Screw is set flush with the carburetor body. This makes it easy to reset the carburetor to the Factory
Break In Setting if needed.
工場出荷時設定はメインニードルが本体面より1回転、スローニードルは本体面より1 1/2回転締めこんだ状態、アイドリング調整ネジは本体面と同一です。
a
1 turn in from flush
本体面から１回転締め込
んだ所
Attention
注 意
When needle is over tightened ,
the needle is damaged.
ニードルが止まる所ま閉めてしまうとニード
ルの先端に傷がつき （破損） 、 燃料混合比が
調節できなくなります。 ニードルが止まるま
で閉めないでください。
7

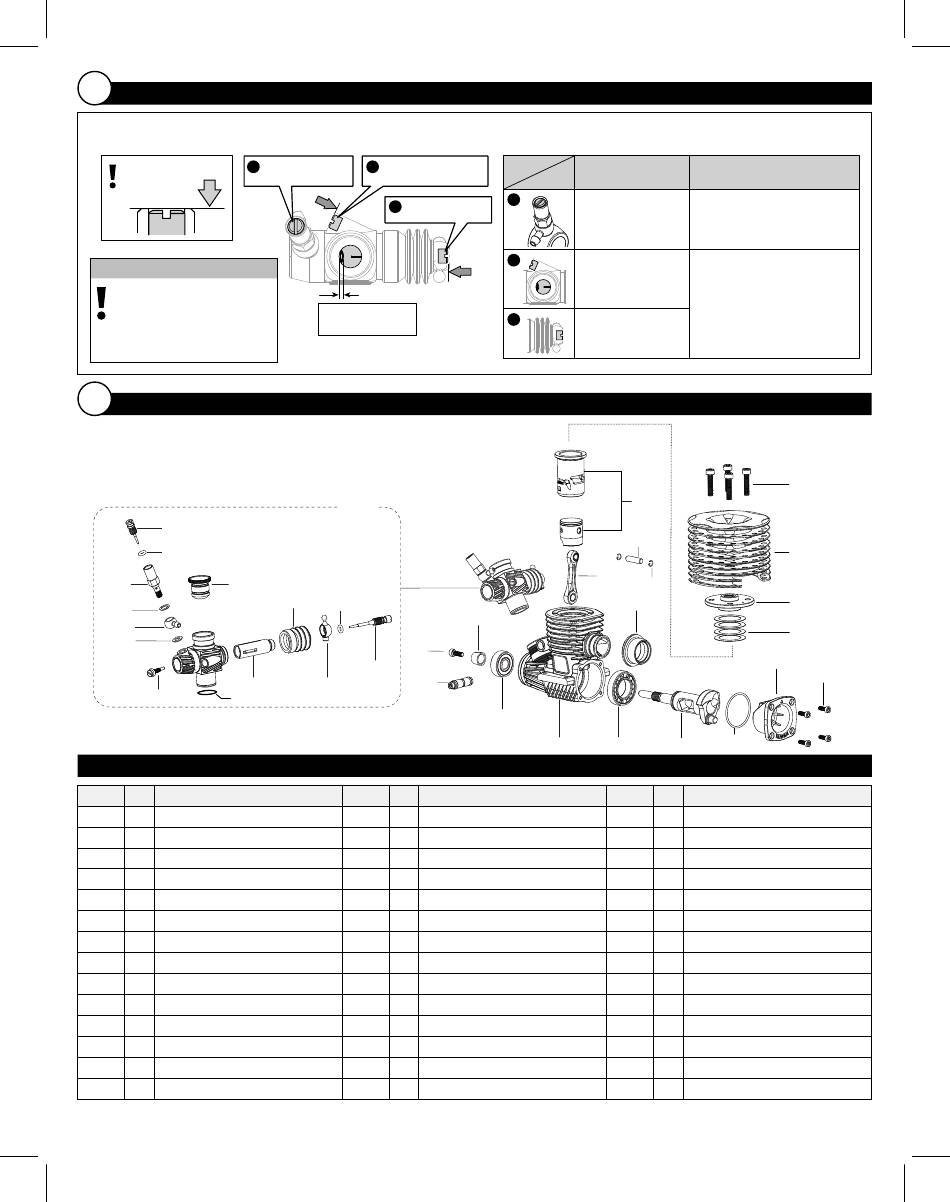

Exploded View
101640
101367
101642 - 8mm
101639
101630 - 7mm
101636
101641
101635
101646
101643
101638
Spare Parts
スペアパーツ
Number
Qty.
Description
品 番
入 数
品 名
101584
1
NITRO STAR F3.5 PRO RACE ENGINE
ナイトロスターF3. 5 PROレースエンジン(後方排気/リコイルなし)
101586
1
FRONT BEARING 7x19x6MM (F3.5 PRO)
フロントベアリング 7x19x6mm (F3. 5 Pro)
101587
2
REAR BEARING 14x25.4x6MM (F3.5 PRO)
フロントベアリング 7x19x6mm (F3. 5 Pro)
101588
1
TURBO UNDERHEAD (F3.5 PRO)
ターボアンダーヘッド(F3. 5 Pro)
101589
1
ALUMINUM HEAT SINK HEAD (F3.5 PRO)
アルミシリンダーヘッド(ガンメタル/F3. 5 Pro)
101590
1
CRANKCASE (F3.5 PRO)
クランクケース(F3. 5 Pro)
101591
1
SLIDE CARBURETOR COMPLETE 8mm/COMPOSITE (F3.5 PRO)
スライドキャブレターセット(コンポジット/8mm/F3. 5 Pro)
101592
1
CYLINDER/PISTON SET (F3.5 PRO)
シリンダーピストンセット(F3. 5 Pro)
101594
1
CONNECTING ROD (F3.5 PRO)
コンロッド(F3.5 Pro)
101595
1
CRANKSHAFT SG SHAFT (F3.5 PRO)
クランクシャフト(SGシャフト/F3. 5 Pro)
101596
1
DRIVE COLLET (F3.5 PRO)
コレット(F3. 5 Pro)
HEAD GASKET 16.2x23x0.2mm (F3.5 PRO)
101597
1
シリンダーガスケット16. 2 x23x0. 2 mm (1pc/F3. 5 Pro)
REAR COVER "O" RING (F3.5 PRO)
101598
1
バックプレートOリング(F3. 5 Pro)
101599
1
PISTON PIN (F3.5 PRO)
ピストンピン(F3. 5 Pro)
High Speed Needle
Idle Adjustment Screw
b
メインニードル
アイドリング調節ネジ
c
Low Speed Needle
スローニードル
About 1mm (0.04")
約1mm
分解図
101591
101644
101367
Z352
101634
101600
101645
Number
Qty.
Description
品 番
入 数
品 名
101600
1
LOCK PIN FOR CARBURETOR (F3.5 PRO)
キャブレターロックピン(F3.5 Pro)
101601
1
PISTON PIN "G" CLIPS (F3.5 PRO)
ピストンピンリテーナー(F3. 5 Pro)
101602
1
COVER PLATE (F3.5 PRO)
バックプレート(F3.5 Pro)
101603
1
CAP SCREW M2.6X7MM (4PCS)
キャップネジ2. 6 x7mm (4pcs)
101630
1
7MM VENTURI BLACK (F3.5 PRO)
7mmレデューサー(ブラック/F3. 5 Pro)
101634
1
BOTTOM END NEEDLE SCREW (F3.5 PRO)
スローニードルバルブ(F3. 5 Pro)
101635
1
WASHER 0.6x4.1x7.5MM (2 PCS)
ワッシャー0. 6 x4. 1 x7. 5 mm (2pcs)
101636
1
WASHER 0.6x5.1x7.5MM (2 PCS)
ワッシャー0. 6 x5. 1 x7. 5 mm (2pcs)
101637
1
NEEDLE SCREW "O" RING 2 PCS (F3.5 PRO)
メインニードルOリング (F3. 5 Pro/2pcs)
101638
1
CARBURETOR "O" RING (F3.5 PRO)
キャブレターボディOリング(F3. 5 Pro/2pcs)
101639
1
MAIN NEEDLE VALVE HOLDER (F3.5 PRO)
メインニードルバルブホルダー(F3. 5 Pro)
101640
1
MAIN NEEDLE VALVE SCREW (F3.5 PRO)
メインニードル(F3. 5 Pro)
101641
1
FUEL INTAKE (F3.5 PRO)
ニップル(F3. 5 Pro)
101642
1
8MM VENTURI BLACK (F3.5 PRO)
8mmレデューサー(ブラック/F3. 5 Pro)
キャブレター工場出荷時設定 （初期設定）
Break-in Setting
ブレークイン時の設定
a
1 turn in from flush
本体面から１回転締め込んだ所
b
Flush with groove
キャブレター本体と同一面上
c
1 1/2 turn in from flush
本体面から１ 1/2回転締め込
んだ所
101599
101594
87049
101569
101586
101590
101587
Number
品 番
101643
101644
101645
101646
1409
1507
1508
87049
87198
Z352
Page 6
After Break-in Setting
ブレークイン終了後の設定
Please refer to the Tuning After Break-in
section on pg. 4 for tuning tips.
4 ページのブレークイン後の調整を参照してください。
Please refer to the Optional Tuning
section on pg. 5 for tuning tips.
5 ページのその他のエンジン調整を参照してく
ださい。
1409
101592
101589
101601
101588
101597
101602
101603
101598
101595
Qty.
Description
入 数
品 名
1
IDLE NEEDLE VALVE (F3.5 PRO)
アイドルアジャストスクリュー(F3. 5 Pro)
1
CARBURETOR RUBBER BOOT (F3.5 PRO)
スロットルカバー(F3. 5 Pro)
1
UNIBALL (F3.5 PRO)
スロットルバルブボール(F3.5 Pro)
1
SLIDE VALVE (F3.5 PRO)
スライドバルブ(F3. 5 Pro)
1
CAP HEAD SCREW M3.5x16MM (4PCS)
キャップネジM3. 5 x16mm (4 pcs)
1
TURBO GLOW PLUG MEDIUM/COLD R7
ターボグロープラグ ミディアムコールド R7
1
TURBO GLOW PLUG COLD R8
ターボグロープラグ コールド R8
1
SHAPED EXHAUST GASKET (21 SIZE/2 PCS)
エキゾーストガスケット（21/2pcs）
1
AIR CLEANER (21+ SIZE)
エアフィルター (21サイズエンジン以上)
1
BUTTON HEAD SCREW M3X8MM HEX SOCKET (10PCS)
ナベネジ M3x8mm (六角ソケット/10pcs)
