5
Exploded View
展開図
5-1

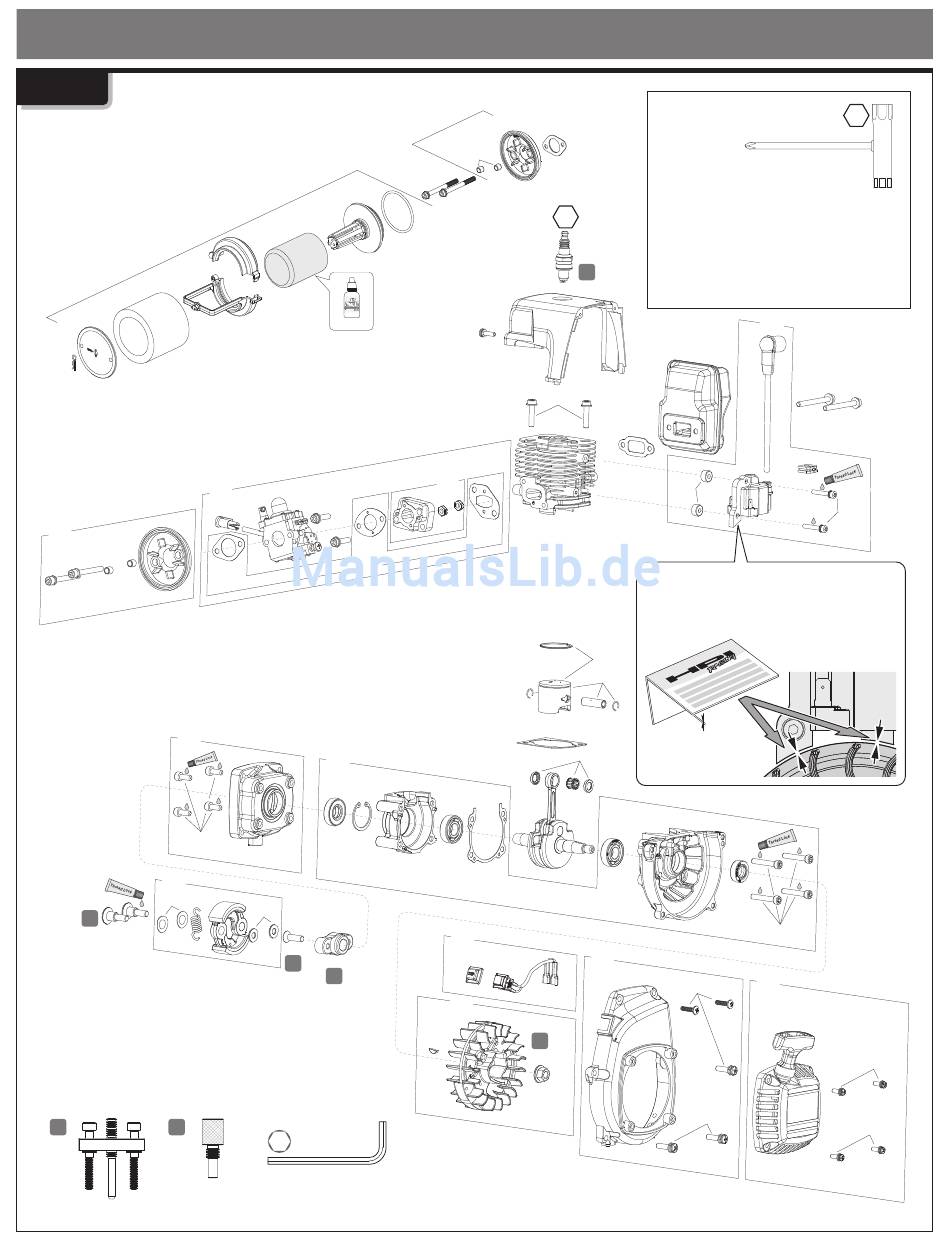

Engine Exploded View
エンジン展開図
15411
15416
75106
85444
15411
15482
30 ~ 45 kg.cm
26 ~ 39 in.lbs
15446
15447
60 ~ 90 kg.cm
52 ~ 78 in.lbs
15440
15443
15442
USE
B
80 ~ 120 kg.cm
70 ~ 104 in.lbs
15441
Z965
Z966
Flywheel Puller
Piston Stopper
フライホイールプーラー
ピス トンス トッパー
A
B
85444
85444
15416
Z190
15460
50 ~ 75 kg.cm
43 ~ 65 in.lbs
15463
15469
15465
15464
15427
15442
80 ~ 120 kg.cm
70 ~ 104 in.lbs
15445
15444
USE
B
USE
A
Z907
Allen Wrench 5.0mm
六角レンチ
5
]]
15411
85444
15465
85444
15482
16
mm
15415
15454
110 ~ 170 kg.cm
96 ~ 148 in.lbs
15434
15479
15425
60 ~ 90 kg.cm
52 ~ 78 in.lbs
15421
15461
15424
15422
15426
15428
15453
15430
USE
A
15431
15431
80 ~ 120 kg.cm
70 ~ 104 in.lbs
12
Z955
Spark Plug Wrench
スパークプラグレンチ
Tighten sparkplug until snug. Be
careful not to over tighten or cylinder
head damage may occur. Using tools
other than supplied Z955 spark plug
wrench may over torque plug causing
thread damage.
スパークプラグを締め込みはZ955スパークプラグレ
ンチを使用してください。 スパークプラグの締め込み
スギはシリンダーヘッ ドを破損する恐れがあります。
USE
B
Spark Plug Torque Specifications
スパークプラグ締付 トルク
110 ~ 170 kg.cm (96 ~ 148 in.lbs)
15480
15450
15481
15452
You can use a header card to make 0.3mm gap.
Rotate the flywheel to check the gap.
口紙 （台紙） をはさんで、 すき間を調節します。
フライホイールを回転させ、 イグニッションコイルと干渉しない様
に調節してください。
Header card
15420
15422
0.3mm
60 ~ 90 kg.cm
52 ~ 78 in.lbs
15432
15478
15433
15433
16
mm
15451
15482
80 ~ 120 kg.cm
70 ~ 104 in.lbs
40 ~ 60 kg.cm
35 ~ 52 in.lbs
15452
口紙 （台紙）
15429
15479
15479
