Elektromos csatlakoztatás
2. Szigetelje a csatlakozókábelt.
• Szigetelés hossza: 8 mm
Meghúzási nyomatékok:
A károsodások és a hibás érintkezések megelőzése érdekében a csatlakozókapcsokat 1,2–
TUDNIVALÓ!
1,4 Nm nyomatékkal húzza meg.
CH1
M M
~ ~
L N 1 2 3 L N
A

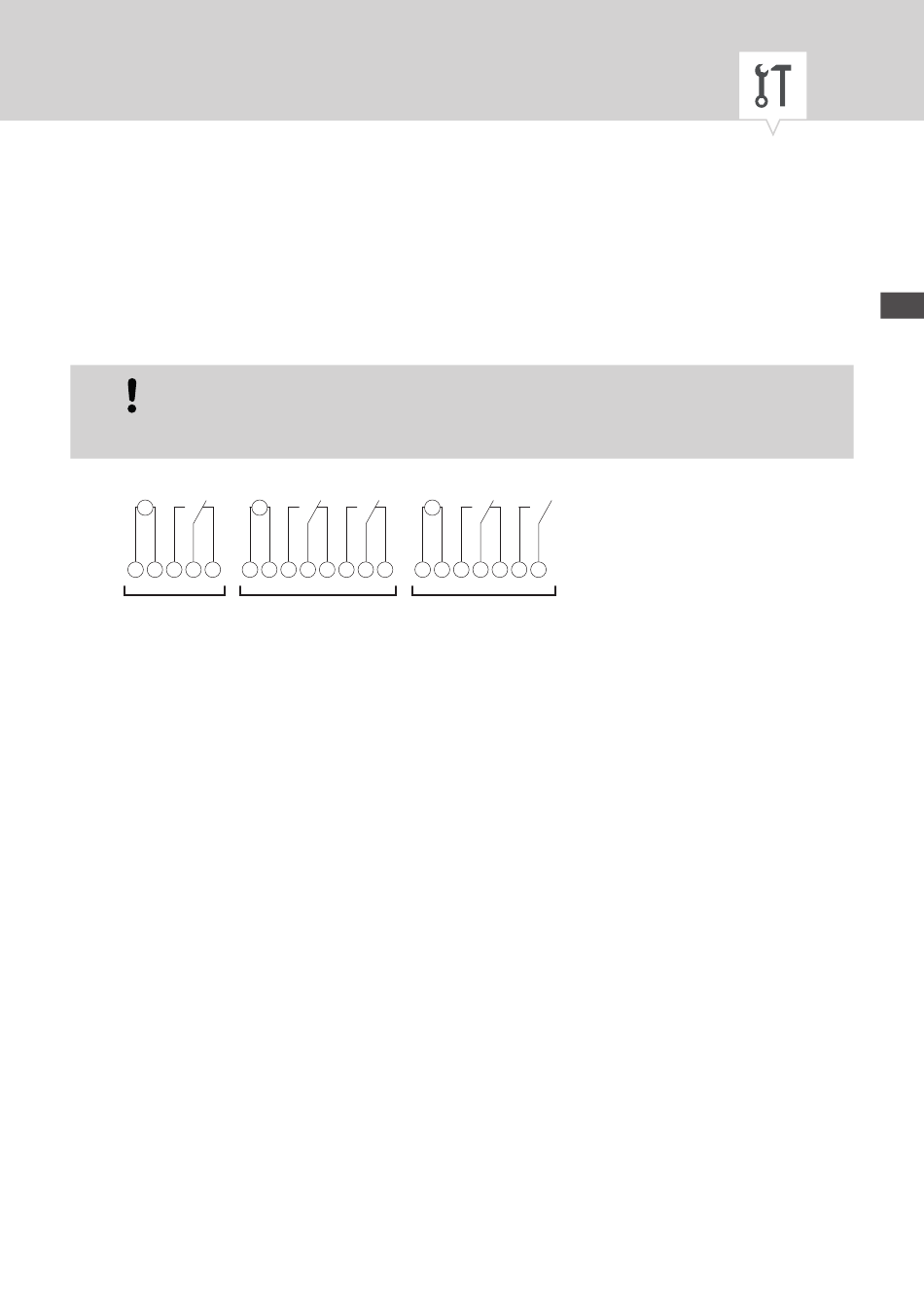

5. ábra: Kapcsolási rajz
A 110 – 230 V-os, 1 csatornás digitális kapcsolóóra
B 110 – 230 V-os, 2 csatornás digitális kapcsolóóra
C 12/24 V kapcsolóóra
3. A kapcsolási rajznak megfelelően (5/A ábra, (5/B ábra vagy (5/C ábra) csatlakoztassa a digitális
kapcsolóórát.
CH1 CH2
M
~
~+ ~-
1 2 3 5 6 7 1 2
B
CH1 CH2
3 5 6
C
