Přehled

Konstrukce a funkce

2
1
8

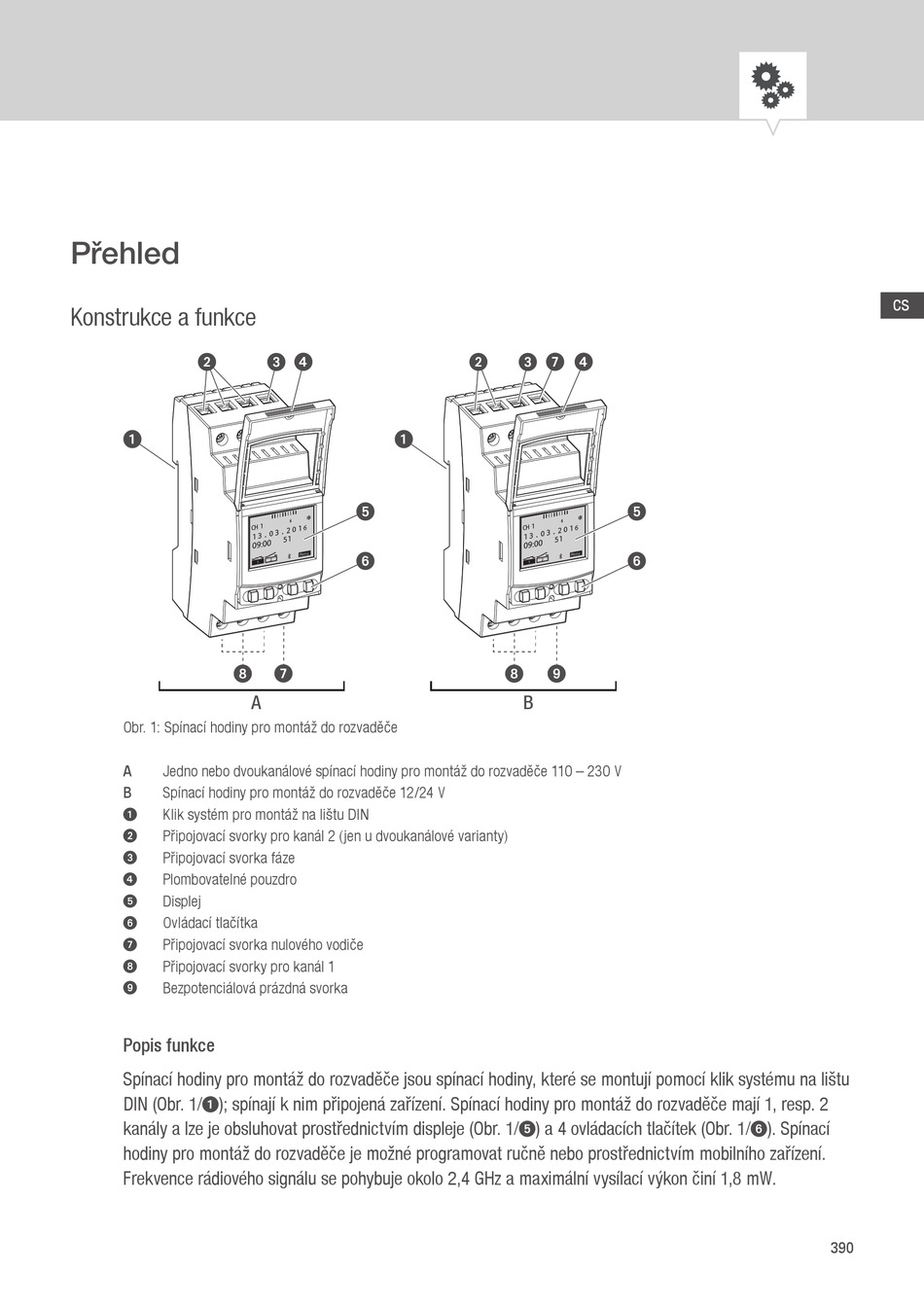

Obr. 1: Spínací hodiny pro montáž do rozvaděče
A Jedno nebo dvoukanálové spínací hodiny pro montáž do rozvaděče 110 – 230 V
B
Spínací hodiny pro montáž do rozvaděče 12/24 V
Klik systém pro montáž na lištu DIN
1
Připojovací svorky pro kanál 2 (jen u dvoukanálové varianty)
2
Připojovací svorka fáze
3
Plombovatelné pouzdro
4
Displej
5
Ovládací tlačítka
6
Připojovací svorka nulového vodiče
7
Připojovací svorky pro kanál 1
8
Bezpotenciálová prázdná svorka
9
Popis funkce
Spínací hodiny pro montáž do rozvaděče jsou spínací hodiny, které se montují pomocí klik systému na lištu
DIN (Obr. 1/ ); spínají k nim připojená zařízení. Spínací hodiny pro montáž do rozvaděče mají 1, resp. 2
1
kanály a lze je obsluhovat prostřednictvím displeje (Obr. 1/
hodiny pro montáž do rozvaděče je možné programovat ručně nebo prostřednictvím mobilního zařízení.
Frekvence rádiového signálu se pohybuje okolo 2,4 GHz a maximální vysílací výkon činí 1,8 mW.
3 4
1
5
6
7
A
2 3 7 4
5
6
8 9
B
) a 4 ovládacích tlačítek (Obr. 1/
5
CS
). Spínací
6
