Elektrisk anslutning

2. Avisolera anslutningskablarna.
• Längd på avisolering: 8 mm
Åtdragningsmoment
För att undvika skador och felaktiga anslutningar ska anslutningsklämmorna dras fast med ett
ANVISNING!
åtdragningsmoment på 1,2 – 1,4 Nm.
CH1
M M
~ ~
L N 1 2 3 L N
A

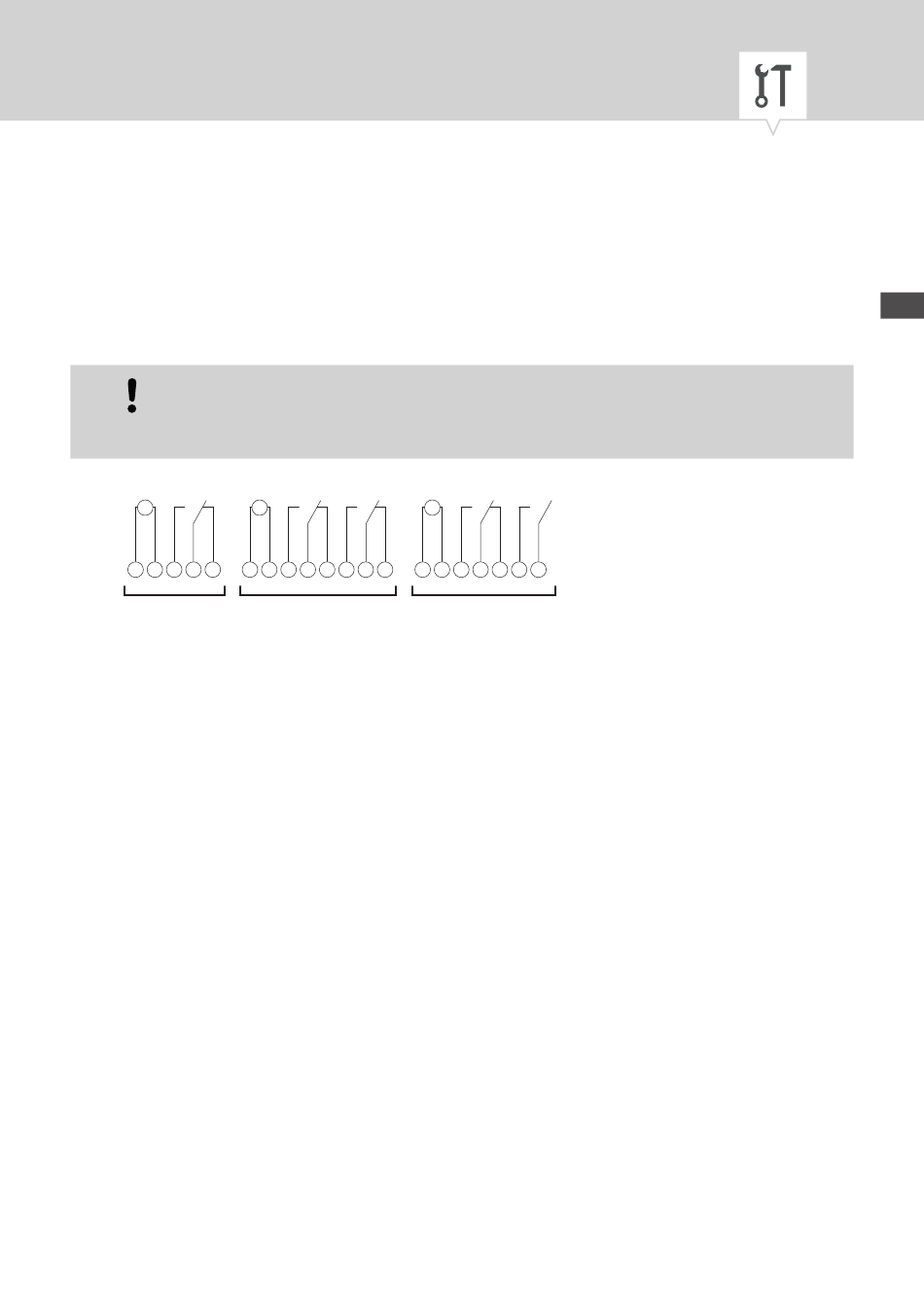

Bild 5: Elschema
A 110 – 230 V 1-kanals-kopplingsur
B 110 – 230 V 2-kanals-kopplingsur
C 12/24-V-kopplingsur
3. Anslut kopplingsuret enligt elschemat (Bild 5/A), (Bild 5/B) eller (Bild 5/C).
CH1 CH2
M
~
~+ ~-
1 2 3 5 6 7 1 2
B
CH1 CH2
3 5 6
C
