Gruppo Ruota Orientabile; Gruppo Tubo Sifone; Gruppo Valvola Di Sfiato - Wagner Linecoat Sp Series Betriebsanleitung

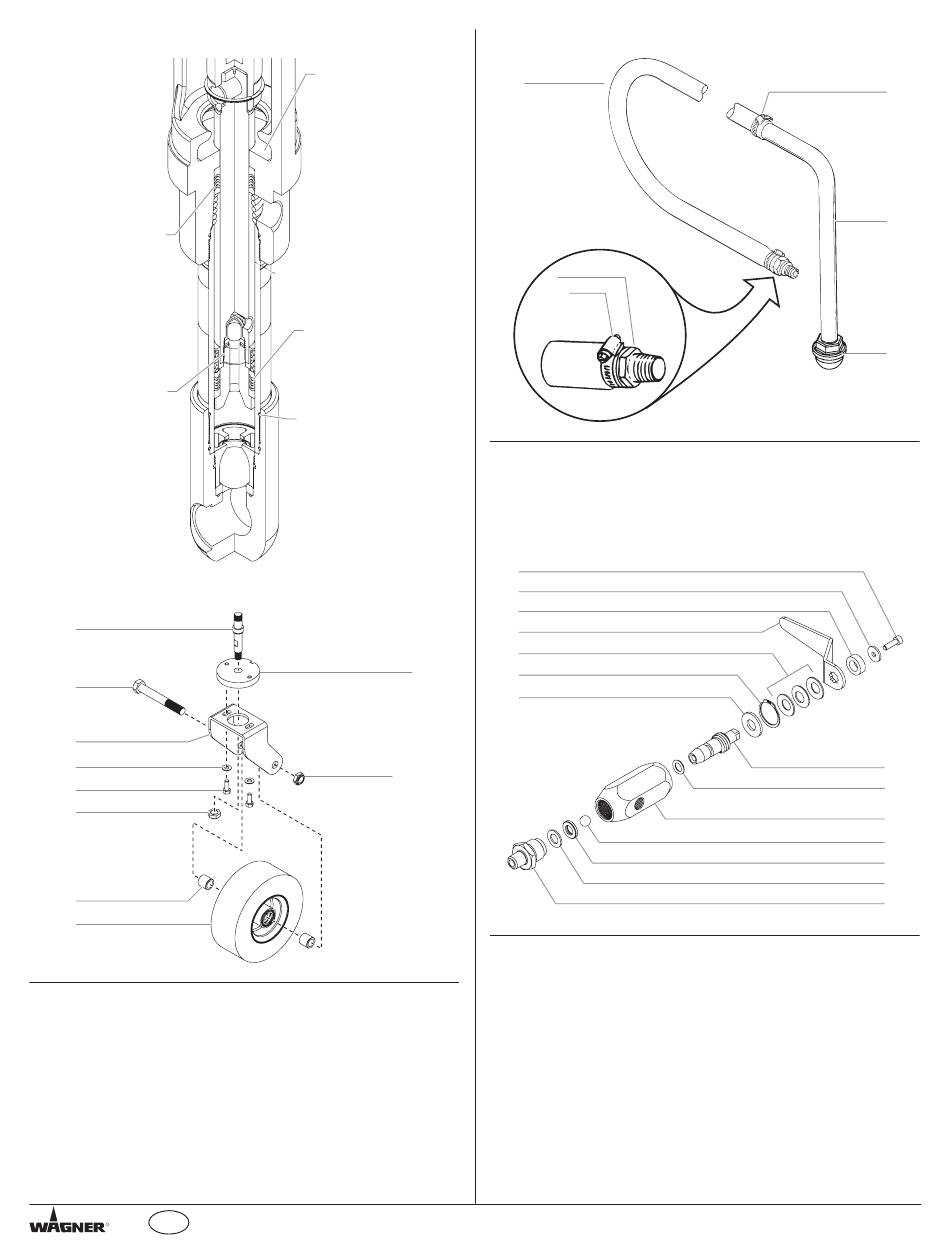

Spaccato Sezione Fluido
Le sommità
delle guarniture
superiori devono
essere rivolte
verso l'alto.
Coppia del
corpo valvola
d'uscita
a 75 ft./lbs.
(piedi/libbre)
(1095 N/m).
Usare
Loctite blu .
Gruppo ruota orientabile (P/N 0509250)
1
2
3
4
5
6
7
8
Articolo # Parte Descrizione
1 0509281 Albero .......................................................1
2 0509284 Assale .......................................................1
3 0509279 Telaio ........................................................1
4 0509285 Rondella piatta..........................................2
5 0509286 Vite a testa esagonale ..............................2
6 0509251 Dado di bloccaggio ...................................2
7 0509283 Distanziatore .............................................2
8 0509282 Ruota ........................................................1
9 0509280 Anello di riferimento ..................................1
R
I
Area della
coppa olio
per il
lubrificante
guarnitura
pistone.
Le sommità delle
guarniture inferiori
devono essere
rivolte verso
il basso.
Lubrificare l' "O-ring".
9
6
Quantità
110
Gruppo tubo sifone (P/N 0555335)
1
5
2
Articolo # Parte Descrizione
1 0555556 Tubo, 52" ..................................................1
2 0555333 Fascetta per tubi .......................................2
3 0509763 Tubo .........................................................1
4 5006536 Schermo presa d'aria ...............................1
5 0509760 Adattatore .................................................1
Gruppo valvola di sfiato (P/N 0555645)
1
2
3
4
5
6
7
Articolo # Parte Descrizione
1 0555664 Vite a testa esagonale ..............................1
2 0555663 Rondella piatta..........................................1
3 0295731 Distanziatore .............................................1
4 0295730 Maniglia valvola ........................................1
5 9820905 Rondella elastica ......................................3
6 9822516 Anello di tenuta .........................................1
7 0294501 Rondella valvola .......................................1
8 0555622 Steli della valvola ......................................1
9 9871045 Stelo dell' "o-ring" .....................................1
10 0555767 Corpo valvola............................................1
11 9841502 Sfera .........................................................1
12 0555766 Sede valvola .............................................1
13 0294499 Guarnizione valvola ..................................1
14 0555660 Fermo sede valvola ..................................1
2
3
4
Quantità
8
9
10
11
12
13
14
Quantità
