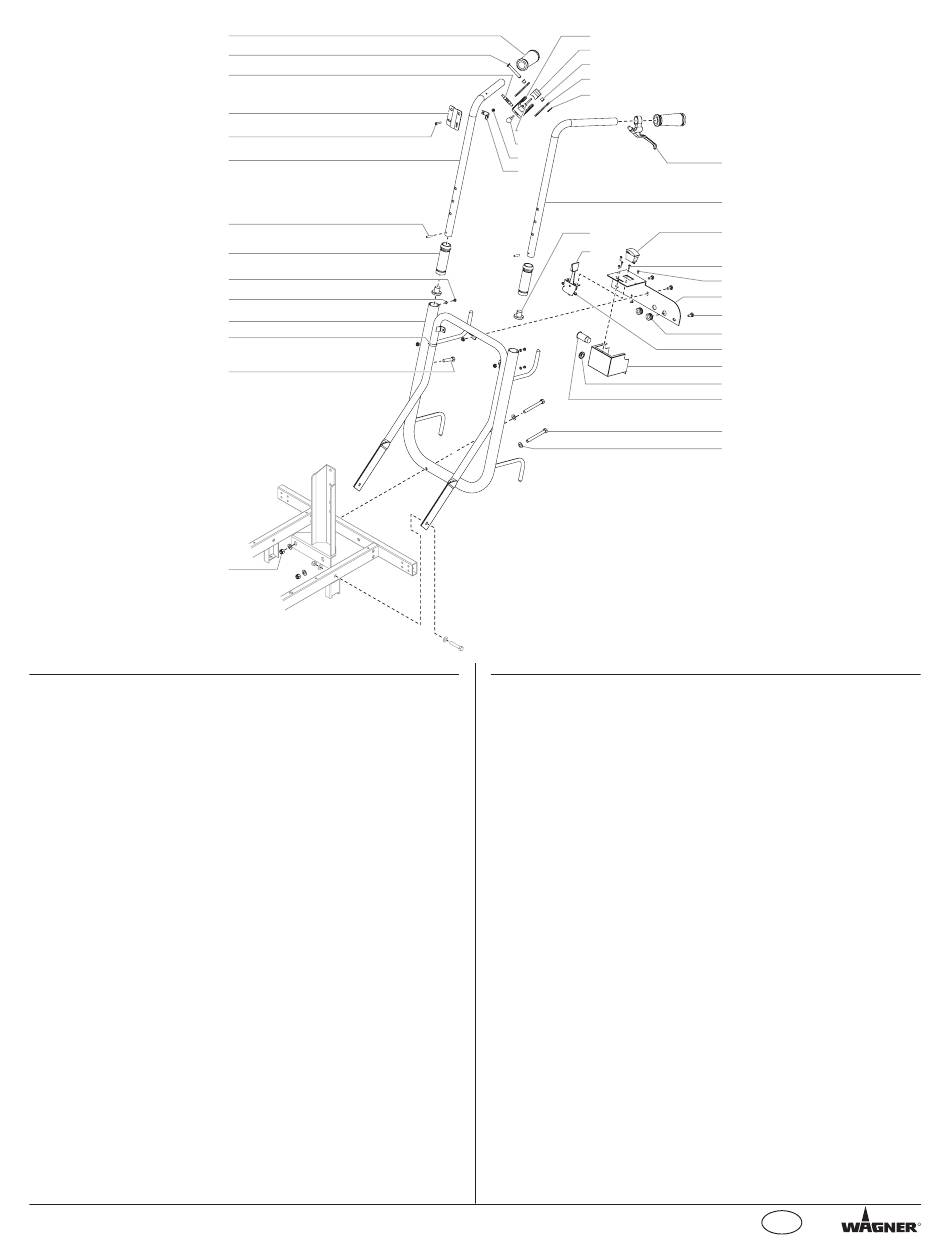

WAGNER LineCoat SP series Betriebsanleitung Seite 105

100
101
102
Articolo # Parte Descrizione
63 0509569 Vite ...........................................................2
64 0509846 Vite ...........................................................5
65 0555703 Puleggia, 4.5 P.D......................................1
66 0509846 Vite ...........................................................4
67 0509216 Morsetto freno ..........................................1
68 0509847 Dado .........................................................2
69 0509848 Rondella piatta..........................................2
70 0509849 Pattino freno .............................................1
71 0509864 Supporto pompa .......................................1
72 0509252 Telaio ........................................................1
73 0509270 Tappo in plastica ......................................2
74 0555704 Cinghia .....................................................1
75 0555705 Piastra secondaria, destra ........................1
76 0555707 Puleggia, 2,8 P.D......................................1
77 0555706 Piastra secondaria, sinistra ......................1
78 0555708 Piastra di montaggio .................................1
79 0507786 Rondella elastica di sicurezza ..................8
80 0508590 Vite ...........................................................2
81 0555419 Motore ad azionamento idraulico .............1
82 0555709 Piastra di montaggio .................................2
83 0555710 Distanziale ruote .......................................2
84 0555711 Ruota posteriore .......................................2
85 0555527 Chiave ......................................................2
86 0555712 Anello di bloccaggio..................................2
87 0555713 Vite ...........................................................4
88 0509244 Vite ...........................................................4
89 0509211 Maniglia ....................................................2
90 0509235 Perno con testa ........................................1
91 0509209 Bobina selettore........................................1
92 0509237 Piastra guida cavo ....................................1
93 0509233 Vite ...........................................................1
94 0528246 Manubrio, destro.......................................1
95 0507956 Perno ........................................................2
96 0295607 Manicotto maniglia....................................2
97 0509852 Vite ...........................................................4
© Wagner. Tutti i diritti riservati.
89
90
91
92
93
94
95
96
97
98
99
103
104
105
106
Quantità Articolo # Parte
98 0509853
99 0509256
100 0509212
101 0508590
102 0509293
103 0509855
104 0509238
105 0509856
106 0509240
107 0509203
108 0509206
109 0509205
110 0509204
111 0509239
112 0290295
113 0509264
114 0509278
115 0528245
116 0509265
117 0509218
118 0509276
119 0509258
120 0509247
121 0509857
122 0509858
123 0509782
124 0509249
125 0509785
126 0509859
127 0509285
128 0509731
129 0509979
130 0509785
105
107
108
109
110
111
114
115
116
112
113
117
118
119
120
121
122
123
124
125
126
127
Descrizione
Rondella di bloccaggio .............................4
Gruppo maniglia .......................................1
Fermaglio cavo .........................................1
Vite ...........................................................2
Dado di bloccaggio, 3/8" ...........................4
Vite ...........................................................2
Manopola morsetto ...................................1
Dado di bloccaggio ...................................1
Reggetta ...................................................1
Grilletto .....................................................1
Blocco montaggio .....................................1
Cuscinetto flangia .....................................2
Piastra leva ...............................................2
Coppiglia...................................................1
Guida maniglia..........................................2
Comando gas ...........................................1
Leva grilletto .............................................1
Manubrio, sinistro .....................................1
Interruttore soppressione..........................1
Vite ...........................................................2
Vite ...........................................................4
Controllo pla .............................................1
Vite carrello ...............................................3
Anello di tenuta in gomma ........................2
Dado di bloccaggio ...................................2
Corpo pannello di controllo .......................1
Anello di tenuta in gomma ........................1
Tappo .......................................................1
Vite ...........................................................2
Rondella piatta..........................................8
Cavo del grilletto (non illustrato) ...............1
Cavo del freno (non illustrato) ..................1
Tappo foro (non illustrato) ........................1
Quantità
