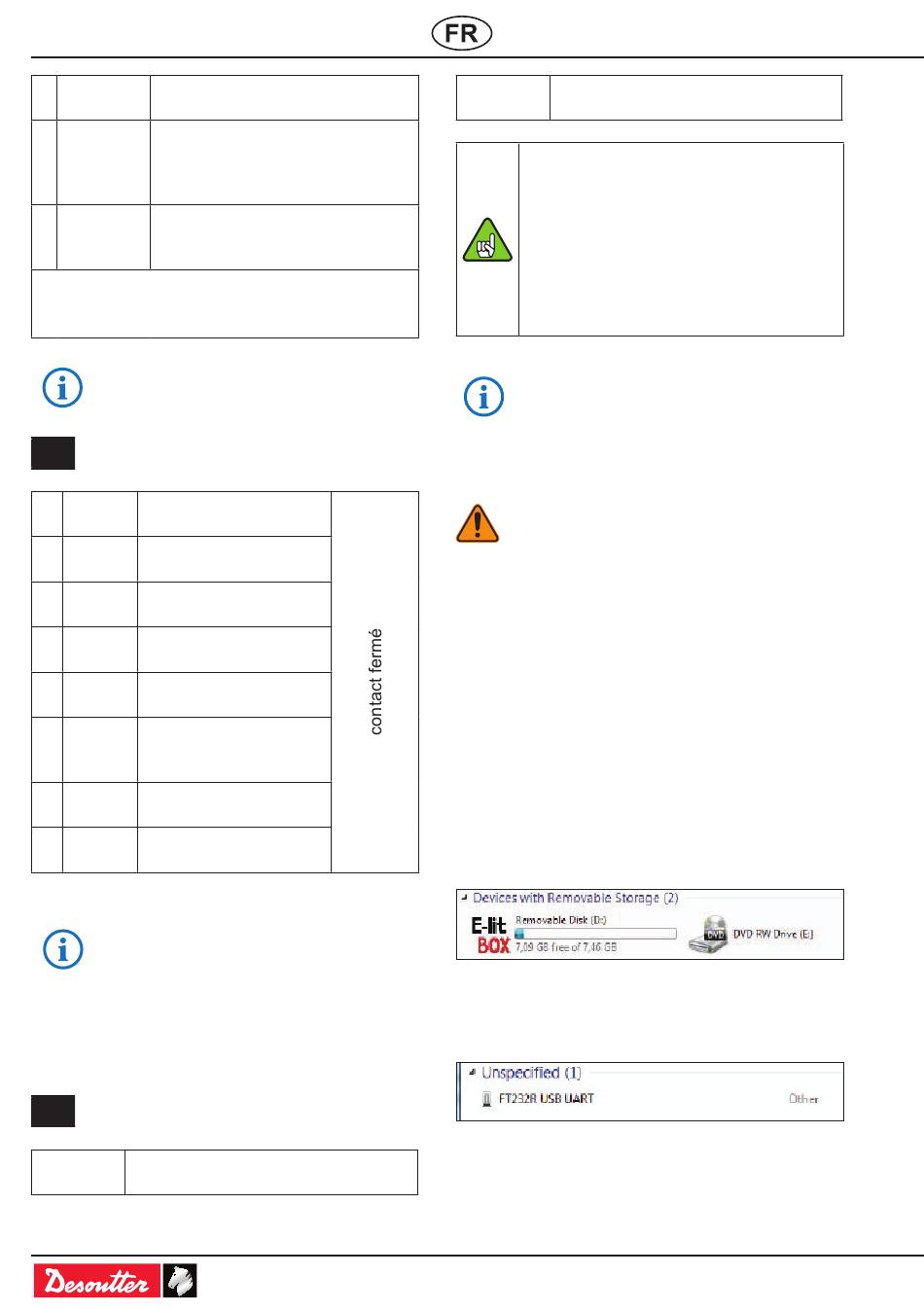

6159920990_03
Déblocage de l'outil à réception
6 IN2
d'une impulsion
Déblocage de l'outil et
réinitialisation du compteur
7 IN3
de lots de l'outil à réception
d'une impulsion
Passage de l'outil en mode
8 IN4 sens inverse à réception d'une
impulsion.
Durée mini. de l'impulsion : 100 ms
Les entrées sont conformes au type II de la
norme CEI 1132-2 (24 V/13 mA par entrée).
● Si d'autres commandes sont requises,
se reporter au logiciel E-LIT PC.
E CONNECTEUR J2
1 OUT1
CYCLE_OK
(cycle correct)
2 OUT2
CYCLE_NOK
(cycle incorrect)
3 OUT3
CYCLE_REVERSE
(cycle en sens inverse)
4 OUT4
CYCLE_REHIT
(cycle de revissage)
5 OUT5
BATCH_COMPLETE
(lot terminé)
6 OUT6
MAINTENANCE_
ALARM (alarme
entretien)
7 OUT7 TOOL_LOCKED
(outil bloqué)
8 OUT8
TOOL_READY
(outil prêt)
Les sorties numériques sont de type
NO avec contact sec et non polarisées.
Spécifications des relais :
I maxi. en cc = 1 A
V maxi. en cc = 30 V
● Raccorder l'alimentation 24 V à J1.
● Raccorder les E/S de l'API à J1 et J2.
● Mettre l'API sous tension.
F
CHRONOGRAMME
Figure 1 Outil non configuré pour la gestion
interne du compteur de lots
Figure 2 Outil configuré pour la gestion
interne du compteur de lots
Pour faire en sorte que l'API capture
correctement les signaux OK, NOK,
REVERSE et REHIT, chacun des relais
correspondants est excité comme suit :
Temps d'excitation > 500 ms
Temps de repos > 500 ms
Ces valeurs sont des valeurs par défaut
qui pourront être modifiées à l'aide du
logiciel E-LIT PC.
● Si une synchronisation différente
est nécessaire pour répondre aux
caractéristiques de l'API, s'adresser
au représentant local de Desoutter.

MODE DE FONCTIONNEMENT

S'assurer que l'outil est en parfait état
de fonctionnement et que le coffret est
programmé correctement pour réduire
le risque d'accidents corporels pour
l'opérateur par suite d'un comportement
inattendu de l'outil.
● Placer l'interrupteur d'alimentation en position
de marche.
À la mise sous tension du module, tous les
voyants s'allument et les relais sont excités
jusqu'à réception de nouvelles données en
provenance de l'outil asservi.
Connexion du PC
● Connecter le module au port USB à l'aide d'un
câble USB (non fourni).
Un nouveau lecteur (lettre) est alors créé.
Par exemple :
Dans Windows, aller à « Démarrer/Panneau de
configuration/Périphériques et imprimantes ».
Un nouveau périphérique (USB) apparaît.
Par exemple :
● Parcourir le nouveau lecteur créé pour
installer le pilote du nouveau périphérique.
● Vérifier que le nouveau port est ajouté dans
Windows dans le Panneau de configuration/
Périphériques et imprimantes.
