7. Vergleichen Sie die linken Ränder der Skalen auf dem ge-
scannten Bild miteinander. Die Anfangspunkte der beiden
Skalen sollten exakt übereinstimmen. Beginnen beide Skalen
an exakt der gleichen Stelle (z. B. 0), fahren Sie fort mit Schritt
11. Führen Sie andernfalls den nächsten Schritt durch:
A
B
8. Sehen Sie sich den linken Rand jeder Skala auf dem gescann-
ten Bild genau an. Jede fehlende Linie der Skala entspricht
einem Wert von 0,4. Berechnen Sie mit Hilfe der folgenden
Gleichung den korrekten Winkel:
Anpassungswinkel = (Skala A – Skala B) / 4
Beispiel:
Wenn Skala A bei 0 beginnt, dann gilt 0 × 0,4 = 0; der Wert für
Skala A = 0
Wenn Skala B bei 2 beginnt, dann gilt 2 × 0,4 = 0,8; der Wert für
Skala B = 0,8
(0 - 0,8)/4 = -0,2
Richtiger Winkel für den Justierstift = -0,2
4-32
Mit dem Scanner arbeiten

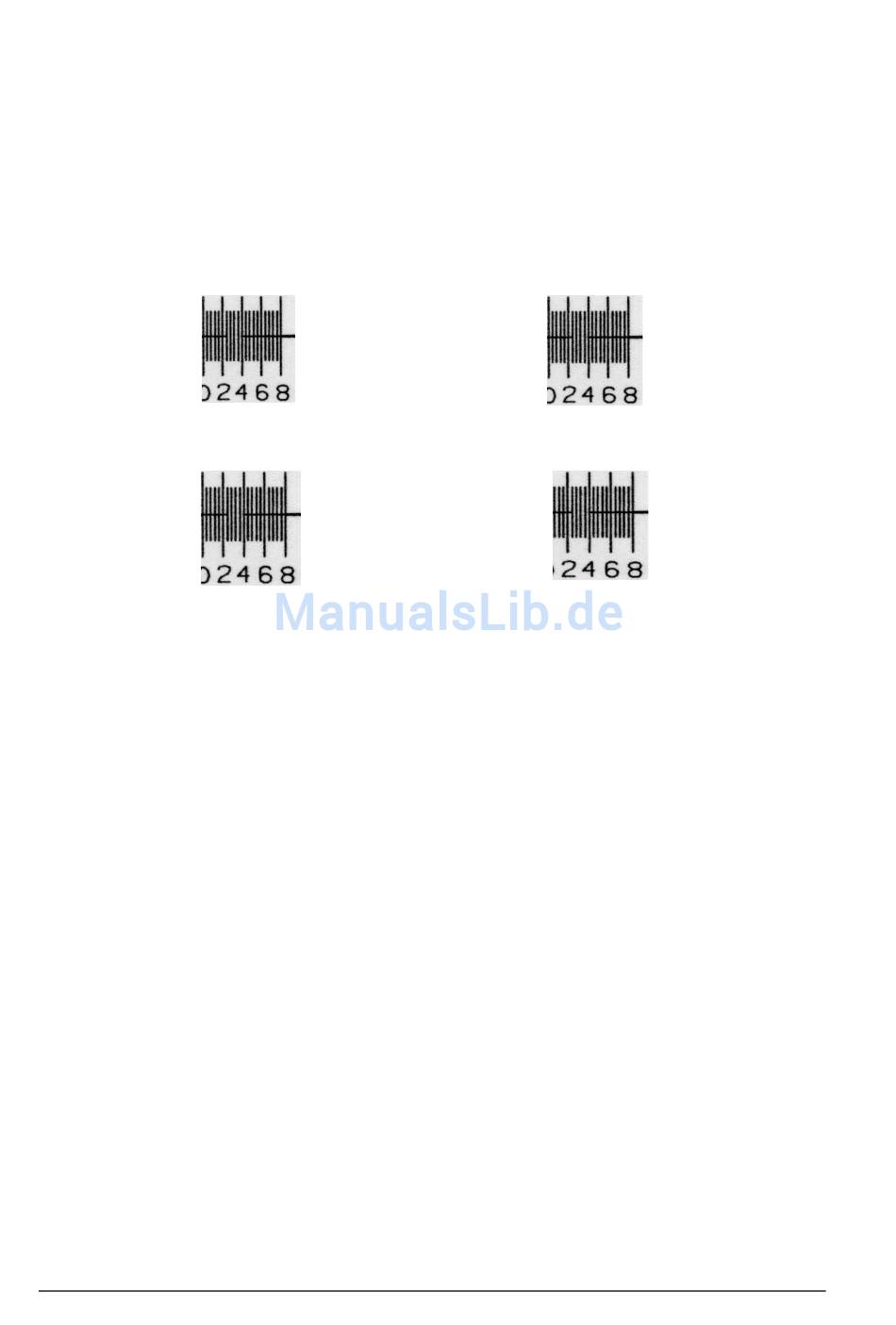

Richtig
beginnt bei 0
beginnt bei 0
Falsch
A
B
beginnt bei 0
beginnt bei 2
