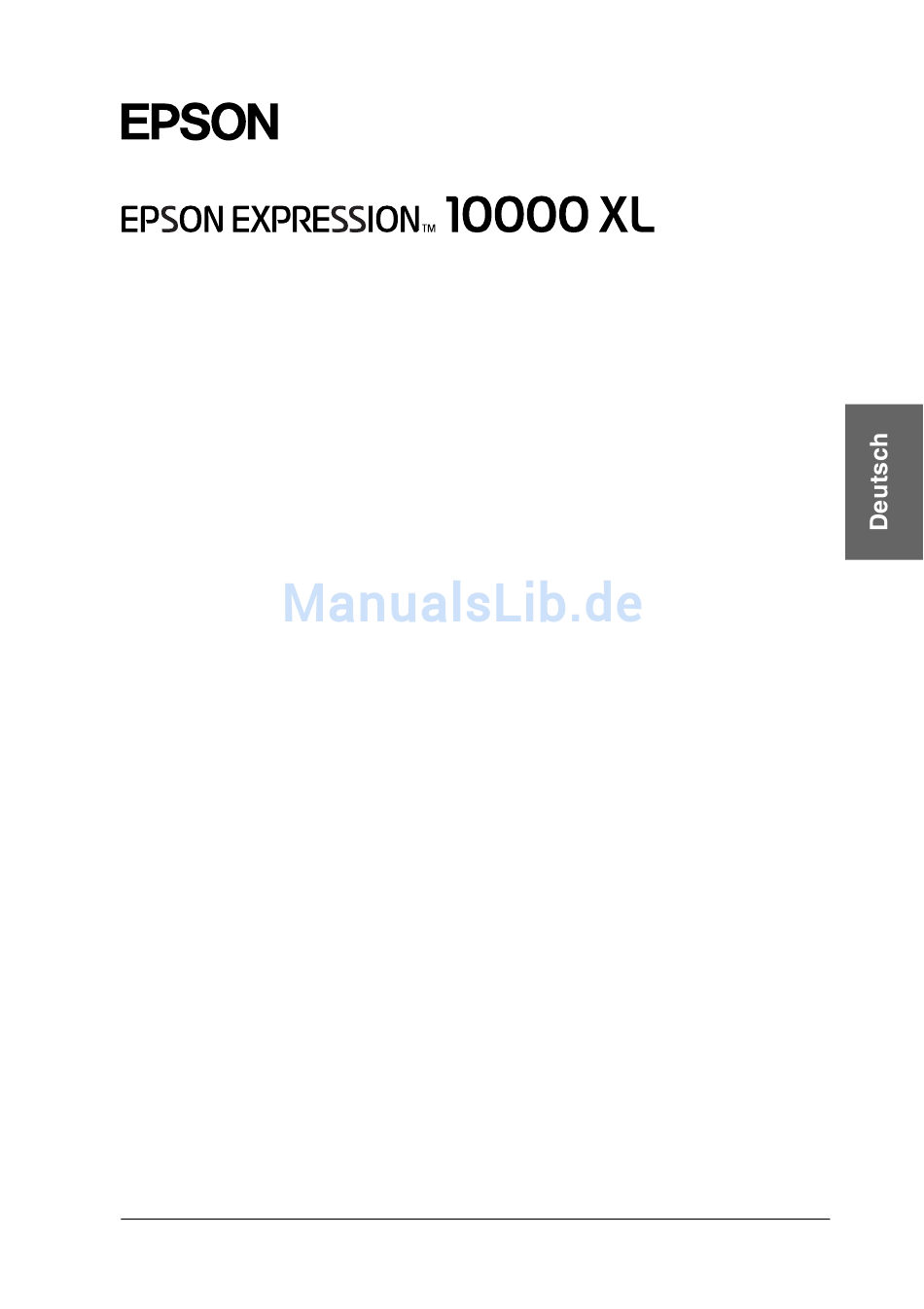

Epson 10000 XL Installationshandbuch

Farbbild-scanner

Werbung

®
Farbbild-Scanner
Installationshandbuch
1 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . 4
2 Vorstellung des Scanners . . . . . . . . . . . . . . 6
3 Software installieren . . . . . . . . . . . . . . . . . . 8
4 Vorbereitung des Scanners . . . . . . . . . . . 11
5 Verwendung des Scanners . . . . . . . . . . . 17
6 Optionen . . . . . . . . . . . . . . . . . . . . . . . . . . 21
7 Probleme . . . . . . . . . . . . . . . . . . . . . . . . . . 33
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Epson 10000 XL

  • Seite 1: Inhaltsverzeichnis

    ® Farbbild-Scanner Installationshandbuch 1 Sicherheitshinweise ....4 2 Vorstellung des Scanners ....6 3 Software installieren .
  • Seite 2: Wo Sie Informationen Finden

    Scannersoftware (EPSON Scan). Weiterhin sind Informationen zu Wartung, Fehlerbehebung, technischen Daten und Kundendienst verfügbar. Informationen zur Epson-Scannersoftware (Online-Hilfe) Liefert detaillierte Informationen zu EPSON Scan. Um die Software-Online-Hilfe aufzurufen, klicken Sie auf die Schaltfläche Hilfe im Fenster von EPSON Scan. Informationen zu anderer Software Diese Informationen finden Sie in der entsprechenden Dokumentation zur jeweiligen Software.
  • Seite 3: Handbuchkonventionen

    Handhabung oder Missbrauch dieses Produkts sowie unautorisierten Änderungen, Reparaturen oder sonstigen Modifikationen an diesem Produkt. Die Seiko Epson Corporation und ihre Tochtergesellschaften haften nicht für Schäden oder Störungen durch Einsatz von Optionen oder Zubehör, wenn diese nicht originale Epson-Produkte sind oder keine ausdrückliche Zulassung der Seiko Epson Corporation als „Epson Approved Product“...
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Wichtige Sicherheitshinweise Lesen Sie die hier aufgeführten Sicherheitshinweise gründlich durch und heben Sie sie zum späteren Nachschlagen auf. Beachten Sie alle auf dem Scanner aufgeführten Warnhinweise und Anweisungen. ❏ Ziehen Sie alle Scannerkabel vor dem Reinigen heraus. Führen Sie die Reinigung ausschließlich mit einem leicht angefeuchteten Tuch durch.
  • Seite 5 ❏ Verwenden Sie keine beschädigten oder abgenutzten Netzkabel. ❏ Wenn Sie den Scanner über ein Verlängerungskabel anschließen, achten Sie darauf, dass die Gesamtstromstärke aller am Verlängerungskabel angeschlossenen Geräte die zulässige Stromstärke des Verlängerungskabels nicht überschreitet. Achten Sie außerdem darauf, dass die Gesamtstromstärke aller an der Netzsteckdose angeschlossenen Geräte die zulässige Stromstärke dieser Steckdose nicht überschreitet.
  • Seite 6: Vorstellung Des Scanners

    Vorstellung des Scanners Scanner auspacken Zum Lieferumfang des EPSON Expression 10000XL gehören CD-ROMs, die die Treibersoftware für den Scanner und weitere Komponenten enthalten. Der Inhalt kann je nach Land variieren. Scanner Netzkabel USB- Installationshandbuch CD-ROMs Schnittstellenkabel Vorstellung des Scanners...
  • Seite 7 Textverarbeitungsprogrammen so verwenden, als ob Sie die Texte selbst eingegeben hätten. EPSON Network Image Express Card (B80839✽) Mit dieser Option kann ein Epson-Scanner, der EPSON Scan und Netzwerkverbindung unterstützt, in ein Netzwerk eingebunden werden. Sie können mit dieser Karte verschiedene Scanvorgänge in einer Netzwerkumgebung ausführen, wobei weniger Energie...
  • Seite 8: Software Installieren

    ❏ Unter Windows XP und Windows 2000 benötigen Sie Administratorrechte zum Installieren der Software. ❏ EPSON Scan unterstützt nicht das UNIX-Dateisystem (UFS) für Mac OS X. Sie müssen die Software auf einer Festplatte oder Partition installieren, die nicht UFS verwendet.
  • Seite 9 MAC OS X. Mac OS 9: Doppelklicken Sie auf den Ordner EPSON Scan im Ordner EPSON. Doppelklicken Sie auf den Ordner MAC OS 9 und doppelklicken Sie dann auf den Ordner Ihrer gewünschten Sprache. Wenn der Ordner EPSON Scan nicht automatisch geöffnet wird, doppelklicken Sie auf das Symbol EPSON...
  • Seite 10 Installation abgeschlossen ist, klicken Sie auf Beenden. Referenzhandbuch installieren 1. Mac OS X: Doppelklicken Sie auf das CD-ROM-Symbol EPSON auf dem Desktop und doppelklicken Sie dann auf den Ordner Handbuch im Ordner EPSON. Mac OS 9: Doppelklicken Sie auf das Symbol Handbuch im Ordner EPSON.
  • Seite 11: Vorbereitung Des Scanners

    Vorbereitung des Scanners Standortwahl für den Scanner Beachten Sie bei der Wahl eines Standorts für den Scanner die folgenden Hinweise. ❏ Stellen Sie den Scanner auf eine ebene, stabile Fläche. Der Scanner arbeitet nicht einwandfrei, wenn er gekippt wird oder schräg steht. ❏...
  • Seite 12 ❏ Lassen Sie hinter dem Scanner ausreichend Platz für die Kabel. Lassen Sie ferner über dem Scanner Platz, sodass Sie die Vorlagenabdeckung vollständig aufklappen können. 573 mm 132 mm 150 mm oder mehr 458 mm 656 mm Vorbereitung des Scanners...
  • Seite 13: Vorbereiten Für Den Betrieb

    Vorbereiten für den Betrieb Sie müssen die Software installieren, BEVOR Sie den Scanner an Ihren Computer anschließen. 1. Vergewissern Sie sich, dass der Scanner ausgeschaltet ist. Der Scanner ist ausgeschaltet, wenn der Netzschalter . nicht gedrückt ist. . Netzschalter 2. Schließen Sie das Netzkabel an den Netzanschluss an der Rückseite des Scanners und danach sein anderes Ende an eine Netzsteckdose an.
  • Seite 14: Den Scanner An Den Computer Anschließen

    3. Schalten Sie den Scanner durch Drücken des Netzschalters . ein. Anzeige Ready . Netzschalter Der Scanner wird eingeschaltet und beginnt mit der Initialisierung. Die Anzeige Ready blinkt grün, bis der Scanner die Initialisierung beendet hat, hört dann auf zu blinken und leuchtet grün.
  • Seite 15: Scanner Über Das Usb-Schnittstellenkabel Anschließen

    System möglicherweise nicht mehr einwandfrei. Schließen Sie in diesem Fall den Scanner direkt an den USB-Anschluss des Computers an. Außerdem arbeitet das System möglicherweise nicht einwandfrei, wenn Sie ein anderes USB-Kabel benutzen als das von Epson mitgelieferte. Vorbereitung des Scanners...
  • Seite 16: Scanner Über Ein Ieee1394-Schnittstellenkabel Anschließen

    Scanner über ein IEEE1394-Schnittstellenkabel anschließen Hinweis: ❏ Die IEEE 1394-Schnittstellenverbindung wird nicht von Windows 98 unterstützt. ❏ Halten Sie ein IEEE 1394-Schnittstellenkabel bereit, um diesen Anschluss herzustellen. 1. Schließen Sie ein Ende eines IEEE 1394-Schnittstellenkabels an den IEEE 1394-Anschluss an der Rückseite des Scanners 2.
  • Seite 17: Verwendung Des Scanners

    Verwendung des Scanners Dokument auflegen 1. Stellen Sie sicher, dass der Scanner eingeschaltet ist. 2. Öffnen Sie die Vorlagenabdeckung und legen Sie die Vorlage mit der zu scannenden Seite nach unten auf das Vorlagenglas. Ecke der Vorlage Hinweis: Ein Bereich von 1 ± 0,5 mm von der horizontalen und vertikalen Kante des Vorlagenglases kann nicht gescannt werden.
  • Seite 18: Vorlage Mit Epson Scan Scannen

    Vorlage mit EPSON Scan scannen EPSON Scan verfügt über drei Modi zum Ändern von Scaneinstellungen: Standard Modus, Office Modus und Professioneller Modus. Dieser Abschnitt beschreibt, wie Sie EPSON Scan aus Photoshop Elements im Standard-Modus starten. Im Standard Modus können Sie Bilder mit den Grundeinstellungen scannen.
  • Seite 19 2. Wählen Sie im Menü Datei die Option Importieren. Wählen Sie dann die Option EPSON Expression 10000XL. EPSON Scan wird gestartet. Hinweis für Anwender von Windows XP: Wählen Sie nicht WIA-EPSON Expression10000XL aus dem Menü zur Auswahl des Scanners. Anderenfalls ist nicht die gesamte Funktionalität des Epson-Scanners verfügbar.
  • Seite 20 6. Klicken Sie auf Scannen. EPSON Scan startet den Scanvorgang. 7. Das gescannte Bild wird an Adobe Photoshop Elements übergeben. Klicken Sie gegebenenfalls auf Schließen, um EPSON Scan zu beenden. 8. Wählen Sie im Menü Datei von Adobe Photoshop Elements den Befehl Speichern unter.
  • Seite 21: Optionen

    Installation am Scanner bleiben, auch wenn wieder reflektierende Dokumente (Papier) gescannt werden sollen. Den Durchlichtaufsatz auspacken Vergewissern Sie sich, dass alle nachstehenden Teile vorhanden und unbeschädigt sind. Wenden Sie sich an Ihren Epson-Vertragshändler, wenn Teile fehlen oder beschädigt sind. Durchlichtaufsatz Durchlichtführung Filmhalter Optionen...
  • Seite 22: Transportsicherung Entsperren

    Transportsicherung entsperren Vor dem Installieren des Durchlichtaufsatzes müssen Sie die Transportsicherung entsperren. 1. Drehen Sie das Gerät so, dass die Glasseite nach oben weist. 2. Entsperren Sie die Transportsicherung, indem Sie sie um eine viertel Drehung entgegen dem Uhrzeigersinn drehen. Hinweis: ❏...
  • Seite 23: Den Durchlichtaufsatz Anbringen

    Den Durchlichtaufsatz anbringen Führen Sie die nachstehenden Schritte aus, um den Durchlichtaufsatz anzubringen. 1. Vergewissern Sie sich, dass der Scanner ausgeschaltet ist, und ziehen Sie seinen Netzstecker. 2. Öffnen Sie die Vorlagenabdeckung des Scanners und entfernen Sie sie dann, indem Sie die Rückseite der Abdeckung gerade hochheben.
  • Seite 24 4. Entfernen Sie die Abdeckung vom Durchlichtaufsatz, nach nachstehend dargestellt. 5. Setzen Sie die Durchlichtführung auf das Vorlagenglas des Scanners, wie unten dargestellt. 6. Schließen Sie den Durchlichtaufsatz. Optionen...
  • Seite 25: Den Automatischen Vorlageneinzug Verwenden

    7. Schließen Sie den Stecker des Durchlichtaufsatzes an den Optionen-Anschluss an der Rückseite des Scanners an. Achtung: Stellen Sie keine schweren Gegenstände auf den Durchlichtaufsatz, weil er dadurch beschädigt werden kann. Anweisungen zum Scannen von Dias oder Negativ- oder Positivfilmstreifen finden Sie im Online-Referenzhandbuch. Hinweis: Wenn das Online-Referenzhandbuch nicht auf dem Computer installiert ist, finden Sie unter “Software installieren”...
  • Seite 26: Automatischen Vorlageneinzug Auspacken

    Vergewissern Sie sich beim Auspacken, dass alle in der folgenden Abbildung dargestellten Teile vorhanden und unbeschädigt sind. Wenn Sie feststellen, dass Teile fehlen oder beschädigt sind, wenden Sie sich sofort an Ihren Epson-Fachhändler. Automatischer Vorlageneinzug Füße (2) für andere Modelle Füße (2) für...
  • Seite 27 2. Öffnen Sie die Vorlagenabdeckung des Scanners und entfernen Sie sie dann, indem Sie die Rückseite der Abdeckung gerade hochheben. 3. Bringen Sie die zwei kleineren Füße mit einer Rille an der Seite an, wie in der folgenden Abbildung dargestellt. Hinweis: Wenn Sie die Füße abnehmen wollen, drehen und entfernen Sie sie, wie in der folgenden Abbildung dargestellt.
  • Seite 28 4. Schrauben Sie die Befestigungsschrauben in die Gewinde an der Rückseite des Scanners und ziehen Sie sie mit dem mitgelieferten Schraubendreher fest. 5. Richten Sie die Öffnungen im automatischen Vorlageneinzug mit den Befestigungsschrauben aus. Setzen Sie die Öffnungen über die Befestigungsschrauben. Vorsicht: Der automatische Vorlageneinzug ist schwer.
  • Seite 29 6. Bringen Sie die Kappen mit dem mitgelieferten Schraubendreher an den Enden der Befestigungsschrauben an. 7. Schließen Sie den Stecker des automatischen Vorlageneinzugs an den Anschluss für Optionen des Scanners an. 8. Schließen Sie den automatischen Vorlageneinzug. Informationen zur Verwendung des automatischen Vorlageneinzugs finden im Online-Referenzhandbuch.
  • Seite 30: Systemanforderungen

    Informationen zur Verwendung finden Sie in der Dokumentation, die mit der EPSON Network Image Express Card geliefert wird. Hinweis: Installieren Sie keine andere optionale Karte außer der EPSON Network ✽ Image Express-Karte (B80839 ), weil sonst Schäden auftreten werden. Systemanforderungen Die Network Image Express-Karte unterstützt die folgenden...
  • Seite 31: Die Network Image Express-Karte Installieren

    Die Network Image Express-Karte installieren Führen Sie die nachstehenden Anweisungen aus, um die Network Image Express-Karte im Scanner zu installieren. 1. Schalten Sie den Scanner aus. Ziehen Sie den Netzstecker und trennen Sie dann alle Kabel von der Rückseite des Scanners ab. 2.
  • Seite 32 Statusanzeige und die grüne Datenanzeige leuchten. Sobald die gelbe Statusanzeige leuchtet, ist die Initialisierung beendet. Jetzt können Sie die Network Image Express-Karte konfigurieren. Informationen zur Verwendung des Scanners in einem Netzwerk finden Sie in der Dokumentation, die mit der EPSON Network Image Express-Karte geliefert wird. Optionen...
  • Seite 33: Probleme

    Probleme Kontrollleuchten am Scanner prüfen Überprüfen Sie zunächst die Kontrollleuchte am Scanner. Kontrollleuchte Beschreibung Blinkt grün Der Scanner befindet sich in der Aufwärmphase oder scannt. Grün Der Scanner ist betriebsbereit. Blinkt rot Starten Sie den Computer neu und schalten Sie den Scanner aus und wieder ein.
  • Seite 34: Weitere Informationen Über Den Scanner Erhalten

    Wenn das Online-Referenzhandbuch nicht auf dem Computer installiert ist, finden Sie unter “Software installieren” auf Seite 8 Informationen, wie Sie es von der CD-ROM installieren. ❏ Online-Hilfe für EPSON Scan: Klicken Sie auf die Schaltfläche Hilfe oder auf das Fragezeichen, das in diesen Programmen angezeigt wird.
