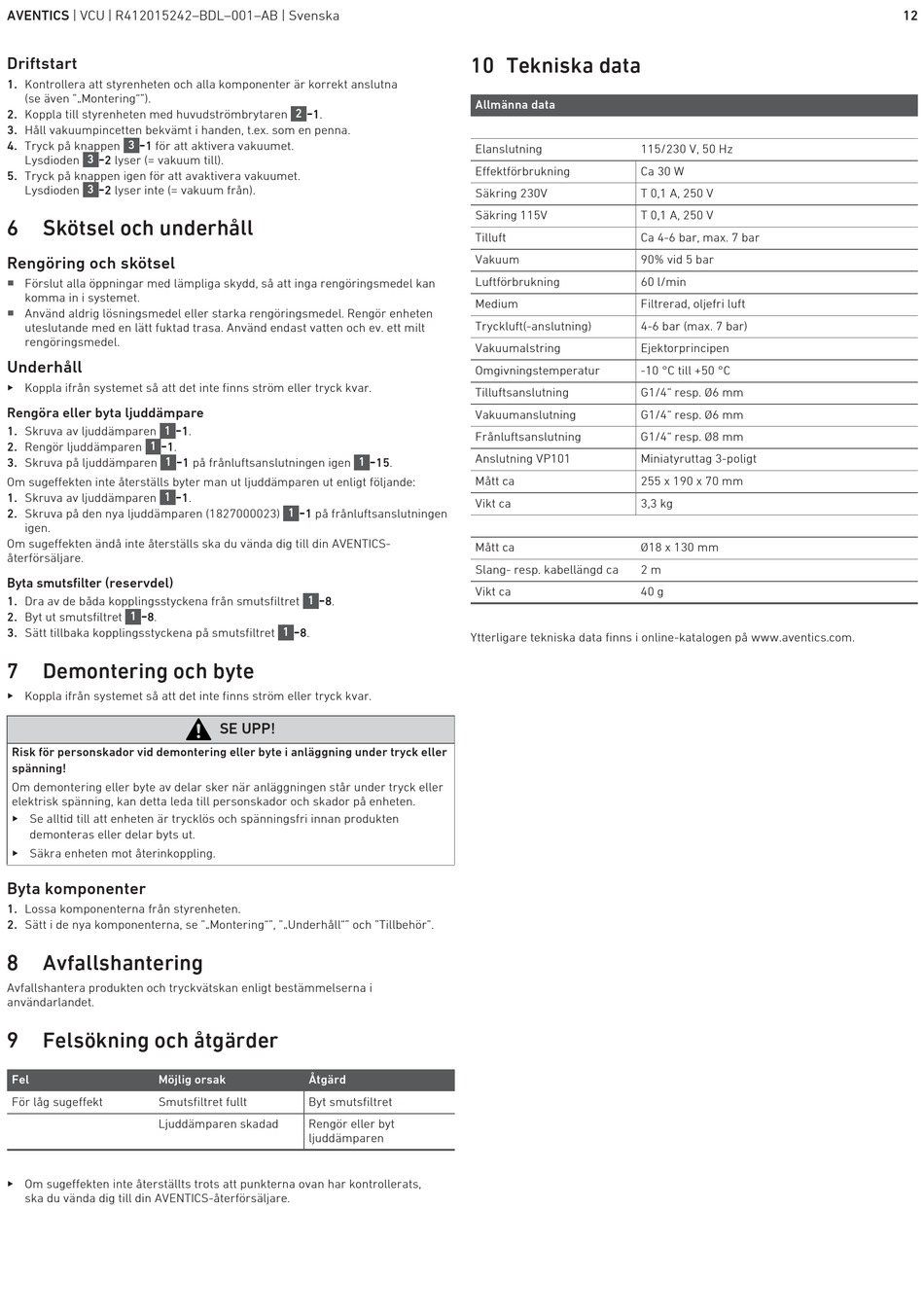

AVENTICS | VCU | R412015242–BDL–001–AB | Svenska
Driftstart
1. Kontrollera att styrenheten och alla komponenter är korrekt anslutna
(se även "„Montering"").
2. Koppla till styrenheten med huvudströmbrytaren
3. Håll vakuumpincetten bekvämt i handen, t.ex. som en penna.
-
4. Tryck på knappen
3
1 för att aktivera vakuumet.
-
3
Lysdioden
2 lyser (= vakuum till).
5. Tryck på knappen igen för att avaktivera vakuumet.
-
3
Lysdioden
2 lyser inte (= vakuum från).
6
Skötsel och underhåll
Rengöring och skötsel
W
Förslut alla öppningar med lämpliga skydd, så att inga rengöringsmedel kan
komma in i systemet.
W
Använd aldrig lösningsmedel eller starka rengöringsmedel. Rengör enheten
uteslutande med en lätt fuktad trasa. Använd endast vatten och ev. ett milt
rengöringsmedel.
Underhåll
O Koppla ifrån systemet så att det inte finns ström eller tryck kvar.
Rengöra eller byta ljuddämpare
-
1
1. Skruva av ljuddämparen
1.
-
1
2. Rengör ljuddämparen
1.
-
1
3. Skruva på ljuddämparen
Om sugeffekten inte återställs byter man ut ljuddämparen ut enligt följande:
-
1
1. Skruva av ljuddämparen
1.
2. Skruva på den nya ljuddämparen (1827000023)
igen.
Om sugeffekten ändå inte återställs ska du vända dig till din AVENTICS-
återförsäljare.
Byta smutsfilter (reservdel)
1. Dra av de båda kopplingsstyckena från smutsfiltret
-
1
2. Byt ut smutsfiltret
8.
3. Sätt tillbaka kopplingsstyckena på smutsfiltret
7
Demontering och byte
O Koppla ifrån systemet så att det inte finns ström eller tryck kvar.
Risk för personskador vid demontering eller byte i anläggning under tryck eller
spänning!
Om demontering eller byte av delar sker när anläggningen står under tryck eller
elektrisk spänning, kan detta leda till personskador och skador på enheten.
O Se alltid till att enheten är trycklös och spänningsfri innan produkten
demonteras eller delar byts ut.
O Säkra enheten mot återinkoppling.
Byta komponenter
1. Lossa komponenterna från styrenheten.
2. Sätt i de nya komponenterna, se "„Montering"", "„Underhåll"" och "Tillbehör".
8
Avfallshantering
Avfallshantera produkten och tryckvätskan enligt bestämmelserna i
användarlandet.
9
Felsökning och åtgärder
Fel
Möjlig orsak
För låg sugeffekt
Smutsfiltret fullt
Ljuddämparen skadad
O Om sugeffekten inte återställts trots att punkterna ovan har kontrollerats,
ska du vända dig till din AVENTICS-återförsäljare.
-
2
1.
1 på frånluftsanslutningen igen
-
1
1 på frånluftsanslutningen
-
1
8.
-
1
8.
SE UPP!
Åtgärd
Byt smutsfiltret
Rengör eller byt
ljuddämparen
10 Tekniska data
Allmänna data
Styrenhet:
Elanslutning
Effektförbrukning
Säkring 230V
Säkring 115V
Tilluft
Vakuum
Luftförbrukning
Medium
Tryckluft(-anslutning)
Vakuumalstring
Omgivningstemperatur
Tilluftsanslutning
Vakuumanslutning
Frånluftsanslutning
Anslutning VP101
-
1
15.
Mått ca
Vikt ca
Vakuumpincett:
Mått ca
Slang- resp. kabellängd ca
Vikt ca
Ytterligare tekniska data finns i online-katalogen på www.aventics.com.
115/230 V, 50 Hz
Ca 30 W
T 0,1 A, 250 V
T 0,1 A, 250 V
Ca 4-6 bar, max. 7 bar
90% vid 5 bar
60 l/min
Filtrerad, oljefri luft
4-6 bar (max. 7 bar)
Ejektorprincipen
-10 °C till +50 °C
G1/4" resp. Ø6 mm
G1/4" resp. Ø6 mm
G1/4" resp. Ø8 mm
Miniatyruttag 3-poligt
255 x 190 x 70 mm
3,3 kg
Ø18 x 130 mm
2 m
40 g
12
