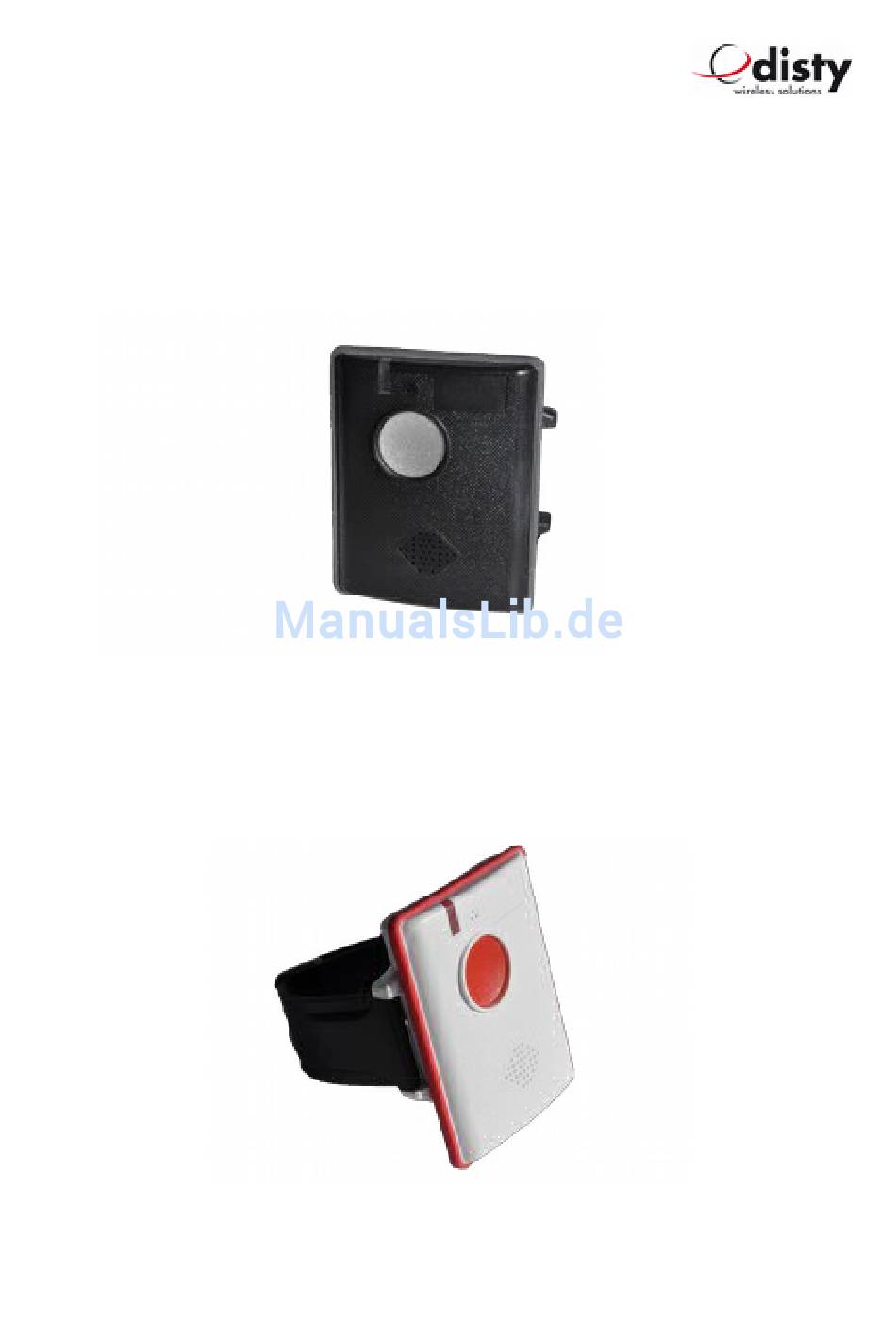

- Seite 1 Bedienungsanleitung Standard Version, Schwarz Alternative Version, Weiß...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.....................1 Bestimmungsgemäßer Gebrauch................1 Hinweise zu Lithium-ionen Akkus................1 Recycling und Entsorgung..................1 Allgemein........................2 Anwendung.......................3 Trageversionen......................4 Inbetriebnahme......................5 Einbuchen.........................5 Mehrzellen - System....................5 Konfiguration......................6 Ausbuchen........................6 Werkseinstellung......................7 Parameter & Funktionen -Abfrage/ -Einstellen..............9 Leistungsmerkmale....................12 Notruf (Standard: nicht aktiviert)................12 Besetzter Anschluß (Busy Call handling) (Standard: nicht aktiviert)......12 Rufannahme (Off-hook Modus) (Standard: sofort)............13 Lautstärke......................13 DECT-Aktivität (Standard: nicht aktiviert)..............13... -
Seite 3: Sicherheitshinweise
Bedienungsanleitung Sicherheitshinweise Bestimmungsgemäßer Gebrauch Dieses Gerät ist für die Kommunikation in einer DECT – Installation vorgesehen. Der Benutzer muß über den Gebrauch dieses Gerätes unterwiesen werden. Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen. Verwenden Sie nur von uns gelieferte Zubehör- und Ersatzteile. -
Seite 4: Allgemein
Um die Benutzerin oder den Benutzer (Person, die dieses Gerät trägt) in einer schwierigen, unbeaufsichtigten Situation oder gefährlichen Umgebung jederzeit zu helfen, wird die DECT- Installation durch dieses Endgerät ergänzt. Die mobile Einheit distySoS wird an der Hüfte, Arm oder dem Schutzhelm befestigt. -
Seite 5: Anwendung
Bedienungsanleitung Anwendung Komponenten einer DECT - Anlage Eingebauter RFID – Tag zum Passieren gesperrter Bereiche oder für sonstige Autorisierungszwecke. Seite 3 von 29... -
Seite 6: Trageversionen
Bedienungsanleitung Trageversionen Der distySoS kann auf vier unterschiedliche Arten am Körper getragen werden. Möglichkeit 1: Befestigung des distySoS am Handgelenk: Dazu werden die beiden Federstifte in die Bohrungen des Armbandes eingeschoben und dann in die seitlichen Löcher des Gerätes eingerastet. -
Seite 7: Inbetriebnahme
Einbuchen Um den Einbuchvorgang zu beschleunigen, ist ein Algorithmus derart eingebaut, daß das distySoS zuerst die stärkste Basisstation sucht. Deshalb ist es sinnvoll darauf zu achten, das Endgerät in der Nähe einer Basisstation einzubuchen! Der voreingestellte Authentication Code (AC) ist 0000. -
Seite 8: Konfiguration
Anlage löscht und somit das Gerät ausbucht. Das Löschen der Einbuchdaten geschieht ebenfalls beim Rücksetzen in den Auslieferungszustand (Werkseinstellung). Nach einer Zeit von längstens drei Minuten geht das distySoS in den Schlafzustand, keine LED leuchtet, die DECT-Aktivität wurde eingestellt. Seite 6 von 29... -
Seite 9: Werkseinstellung
Werkseinstellung Um den Auslieferungszustand wieder herzustellen, wird folgende Bedienprozedur ausgeführt, die nur funktioniert, wenn das Gerät eingebucht ist. distySoS in LA einstellen, als Bestätigung: rote LED leuchtet auf und akustisches • Signal „Piepton“ nach spätestens fünf Sekunden die Alarmtaste drücken und für zehn Sekunden •... -
Seite 10: Grundeinstellung
Bedienungsanleitung Alle Werte befinden sich in der Grundeinstellung; das Gerät ist nun wieder bereit zum Einbuchen. Grundeinstellung Merkmal Werkseinstellung Persönliche Einstellung Notruf ( Alarmrufnummer ) Nicht aktiv Busy handling Nicht aktiv (bis zu vier Einträge) Busy handling timer 30 s Lautstärke Tonruf... -
Seite 11: Parameter & Funktionen -Abfrage/ -Einstellen
1 Stopbit. Der distySoS ist während der Installation nicht eingesteckt. Auf der Homepage der Fa. Disty ist das Programmiertool ( 'distySoS Programmer App' ) herunterzuladen. Speichern Sie es in einem Verzeichnis Ihrer Wahl und starten Sie es. Es erscheint ein Fenster mit der Frage: Ausführen oder Abbrechen. Nach einem Klick auf Ausführen öffnet sich das Bedienprogramm. - Seite 12 Um den Programmiervorgang zu starten, drücken Sie die obere linke Taste. Nun werden Sie in der Befehls-/ Status-Zeile ( unten ) aufgefordert, den distySoS in die PS zu stellen. Nachdem die PS das Gerät erkannt hat, beginnt die Kommunikation; dies zeigt das abwechselnde Blinken der LEDs an.
- Seite 13 Es können nun weitere Parameter verändert werden. Nach Abschluß der Programmierung drücken Sie die obere linke Taste „Programmiermode beenden!“. Jetzt können Sie den distySoS aus der PS entnehmen; der Vorgang ist damit abgeschlossen. Hinweis: Bei einem nicht eingebuchten Gerät kann es notwendig sein, den Taster vor dem Einstellen in die PS zu betätigen um die Funktion Datenübertragung sicher zu starten.
-
Seite 14: Leistungsmerkmale
Diese kann durch erneutes Drücken der Taste wieder beendet werden. Die Notrufnummer wird über Funktion 10 eingestellt. Wird ein distySoS mit nicht programmierter Nummer angerufen, so speichert es die Rufnummer des Anrufers (CLIP ) als Notrufnummer (z.B. erster Anruf nach dem Einbuchen). -
Seite 15: Rufannahme (Off-Hook Modus) (Standard: Sofort)
Bedienungsanleitung Rufannahme (Off-hook Modus) (Standard: sofort) Hiermit läßt sich einstellen, wie ein Anruf angenommen werden soll. Rufannahme: sofort • Tastendruck • Tastendruck oder nach Zeit von 40 Sekunden • Bewegung oder Tastendruck oder nach Zeit von 40 Sekunden •... -
Seite 16: Man Down Alarm
Bedienungsanleitung Man Down alarm Wenn die Beschleunigungswerte des Sensors eine bestimmte Zeit lang (= time out) unterhalb eines bestimmten Wertes (= threshold) bleiben, wird ein Alarm ausgelöst (Modus "Ruhe"/ 'man down alarm'). Modus "Ruhe"/ man down Motion Detection alarm Im Modus "Aktiv"... -
Seite 17: Man Down Horizontal
Man Down Horizontal Ist der Tag nicht in der aufrechten Position, sondern in einer horizontalen Position für eine bestimmte Zeit, beginnt der distySoS einen Anruf. Der Timeout wird durch die Konfiguration in einem Bereich von 20 bis 85 Sekunden festgelegt. -
Seite 18: Tonruf Aus (Standard: Nicht Aktiviert)
Bedienungsanleitung Tonruf aus (Standard: nicht aktiviert) Beim Anruf erfolgt ein akustischer Hinweis in Form eines kurzen „Piepton". Über die Locator Optionen kann die Einstellung derart verändert werden, daß dieser Ton nicht zu hören ist (Beispiel: Verwendung als Babyphone). Service call Das Gerät startet einen speziellen Anruf, wenn eine der folgenden Bedingung zutrifft. -
Seite 19: Leistungsmerkmal "Schwesternruf/ Hospital" (Standard: Nicht Aktiviert)
Dadurch wird eine lange Laufzeit erreicht. Jedoch kann der distySoS außerhalb der Alarmsituation nicht angerufen werden. Alarmfall Patient drückt Taste → distySoS wird für zehn Minuten eingeschaltet und baut eine • Verbindung zur programmierten Rufnummer auf Patient bekommt optische & akustische Rückmeldung •... -
Seite 20: Einstellen Per Mfv
Einstellen per MFV Verschiedene Parameter können alternativ mithilfe der MFV – Technik eingestellt werden. Dazu wird eine Sprechverbindung zum distySoS aufgebaut und der ferne Teilnehmer sendet die entsprechenden Zeichen. Nachdem der Einstellwunsch, hier die einleitenden Zeichen '**9', erkannt wurde, wird dies durch einen Sonderton akustisch und mittels Blinken der grünen LED angezeigt. -
Seite 21: Hinweistöne
Gerät das Mikrofon auszuschalten. Hinweistöne Ortungssignal/ Amokalarm Während einer Verbindung kann vom fernen Teilnehmer aus ein Ton am distySoS aufgeschaltet werden. Dieses dient dazu, um z.B. ein Auffinden nach einem „man down“ - Alarm zu erleichtern → Ortungston (Tonhöhe: 2700 Hz, Kadenz: 0,2 s Ton/ 2 s Pause), oder im Falle einer allgemeinen Gefahrensituation den Träger schnell zu informieren... -
Seite 22: Konfiguration Via Mikrofon
Tongenerator, einem Telefon, Handy oder von einem PC – Programm erfolgen. Im Falle eines Telefons wird eine Verbindung zu einem beliebigen Teilnehmer hergestellt. Dann bringt man den distySoS in die Nähe der Hörkapsel bzw. Lautsprecher, drückt am Gerät die Taste und wählt jetzt am Telefon die oben beschriebenen Ziffernkombinationen. -
Seite 23: Laden
Bedienungsanleitung Laden Das Aufleuchten der roten LED und ein kurzer Piepton zeigen das Ende der Akkukapazität an. Zum Aufladen wird das distySoS in einer hierfür konstruierten Ladevorrichtung (LA) platziert. Ladestation distySoS charger 1 (Tischgerät) Mehrfach – LA distySoS charger 10 (Wandmontage) Der Ladevorgang dauert etwa 12 Std. -
Seite 24: Betriebsanzeige
Grüne LED blinkt In den Werkseinstellungen ist festgelegt, daß die DECT-Aktivität aus ist, wenn sich das distySoS in der LA befindet. Ist das Gerät so konfiguriert, daß der DECT-Betrieb durchgehend aktiv ist, so bleibt die Bedeutung der grünen LED beim Laden nach obiger Tabelle erhalten. -
Seite 25: Lieferumfang
=> Daten senden Ladespannung zu niedrig/ PS ist im Grüne & rote LED blinken gemeinsam drei Modus der Datenübertragung Sekunden lang Lieferumfang Zusammen mit dem distySoS werden folgende Teile in einem Karton ausgeliefert. distySoS • zwei Federstifte • Gurtband mit Klettverschluß... -
Seite 26: Technische Daten
Bedienungsanleitung Technische Daten DECT – GAP, EN 300 444 (Frequenzbereich u. Sendeleistung: Einhaltung der • Vorgaben mit EU/EFTA, sowie AUS) Kunststoffgehäuse, 75 mm x 60 mm x 16 mm, bogenförmig, Kanten verrundet mit • Radius = 2 mm Stoßschutz durch umlaufenden Zwischenring ( Gehäusemaße über alles 75 mm x 68 •... -
Seite 27: Liste Der Funktionen
Bedienungsanleitung Liste der Funktionen Im folgenden findet sich eine Tabelle, die alle relevanten Funktionen enthält, die zur Einstellung des distySoSs notwendig sind. Hierfür wird die PS erforderlich ( siehe Kapitel „Parameter & Funktionen -Abfrage/ -Einstellen“ ). Lfd. Nr. Name... - Seite 28 Bedienungsanleitung Seite 26 von 29...
- Seite 29 Bedienungsanleitung Seite 27 von 29...
-
Seite 30: Einbuchen In Mehrzellen-Systeme
Einbuchen verwendet werden soll (bitte hexadezimale Eingabe beachten!) Das distySoS wird, wie oben beschrieben, eingebucht. Einbuchen per SARI Bei großen Anlagen (Anlagenverbund) wird die Zugehörigkeit durch eine SARI geregelt. Soll das Gerät genau in diese Anlage eingebunden werden, so kann es über diese Nummer eingebucht werden. -
Seite 31: Zulassung/ -Zeichen
Bedienungsanleitung Zulassung/ -Zeichen Wir, die Disty communications GmbH, erklären, daß der distySoS mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EU (Radio und Telekommunikation Terminal Equipment, R&TTE) übereinstimmt. Die Übereinstimmung ist durch das CE Kennzeichen bestätigt. Die vollständige Konformitätserklärung kann auf unserer Internetseite eingesehen werden. - Seite 32 Tel: +49 (0)4 31/3 64 58-00 Bedienungsanleitung distySoS http://www.disty.eu Änderungen vorbehalten! disty communications gmbh Holzkoppelweg 14 D - 24118 Kiel Version 1.4 Germany Ausgabe 12/ 2014...
