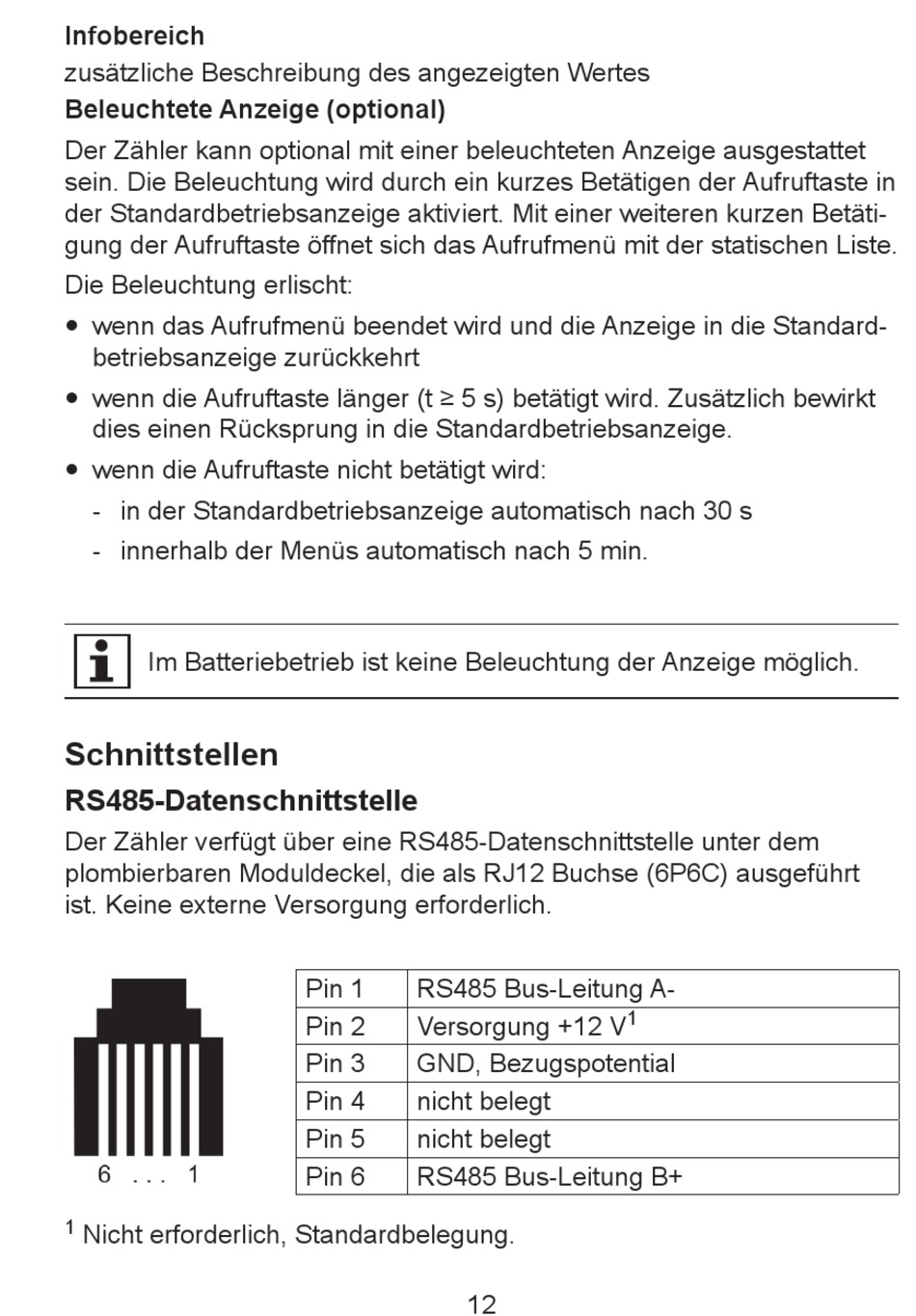

Infobereich
zusätzliche Beschreibung des angezeigten Wertes
Beleuchtete Anzeige (optional)
Der Zähler kann optional mit einer beleuchteten Anzeige ausgestattet
sein. Die Beleuchtung wird durch ein kurzes Betätigen der Aufruftaste in
der Standardbetriebsanzeige aktiviert. Mit einer weiteren kurzen Betäti-
gung der Aufruftaste öffnet sich das Aufrufmenü mit der statischen Liste.
Die Beleuchtung erlischt:
y wenn das Aufrufmenü beendet wird und die Anzeige in die Standard-
betriebsanzeige zurückkehrt
y wenn die Aufruftaste länger (t ≥ 5 s) betätigt wird. Zusätzlich bewirkt
dies einen Rücksprung in die Standardbetriebsanzeige.
y wenn die Aufruftaste nicht betätigt wird:
- in der Standardbetriebsanzeige automatisch nach 30 s
- innerhalb der Menüs automatisch nach 5 min.
Im Batteriebetrieb ist keine Beleuchtung der Anzeige möglich.
Schnittstellen
RS485-Datenschnittstelle
Der Zähler verfügt über eine RS485-Datenschnittstelle unter dem
plombierbaren Moduldeckel, die als RJ12 Buchse (6P6C) ausgeführt
ist. Keine externe Versorgung erforderlich.
1
Nicht erforderlich, Standardbelegung.
Pin 1
RS485 Bus-Leitung A-
Pin 2
Versorgung +12 V
Pin 3
GND, Bezugspotential
Pin 4
nicht belegt
Pin 5
nicht belegt
Pin 6
RS485 Bus-Leitung B+
12
1
