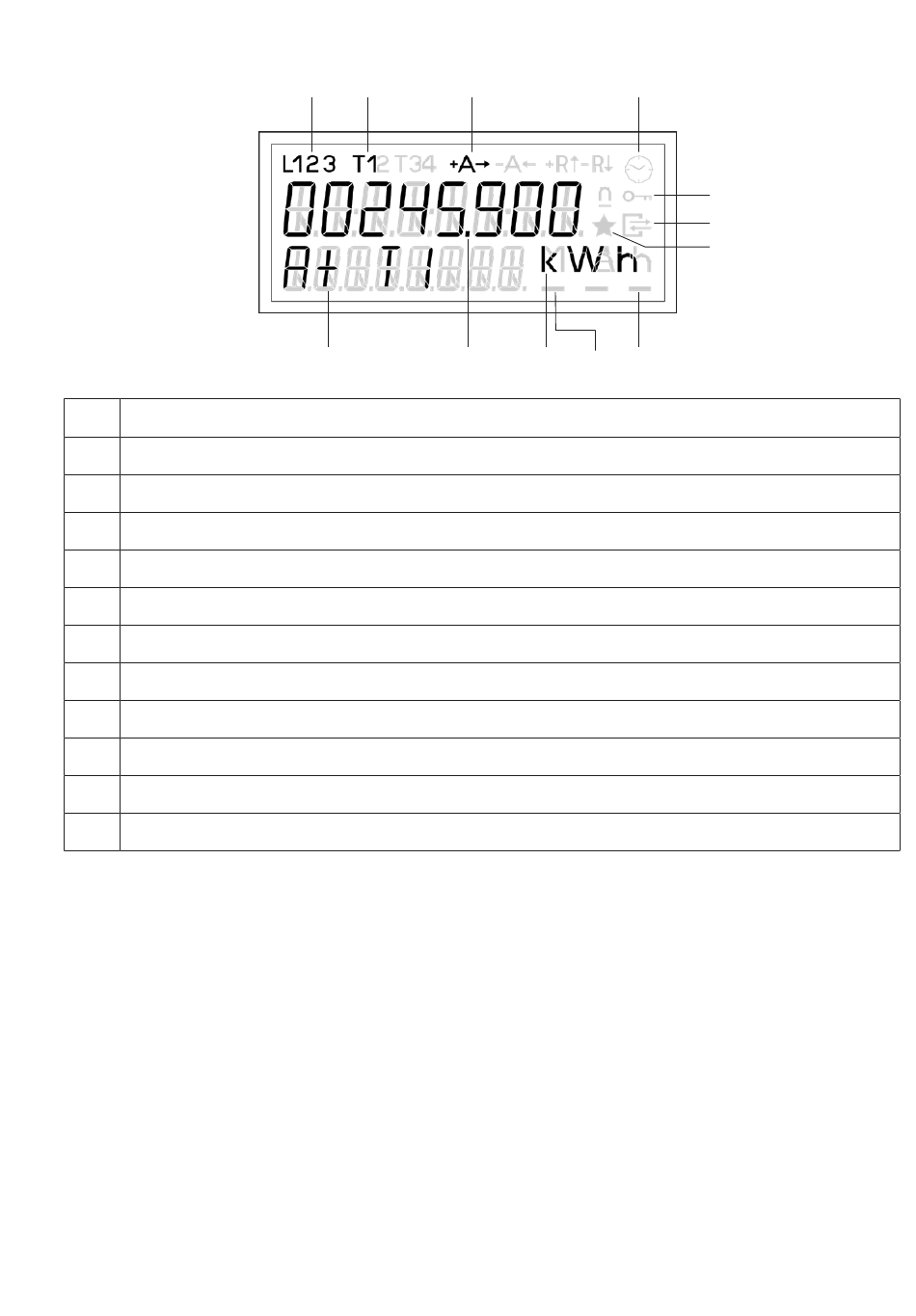

Anzeige
1 Phasenanzeige
2 Anzeige des aktiven Tarifs
3 Energierichtungsanzeige
4 Uhrensymbol
5 Verriegelungssymbol (Schlüssel)
6 Kommunikationssymbol
7 Prüfmodus-Symbol (Stern)
8 Anzeige zur TLS-Kommunikation
9 Anzeige zur Transparent-Kommunikation M-Bus
10 Anzeige der Einheiten
11 Wertebereich
12 Infobereich
Phasenanzeige
L1, L2, L3 leuchten dauernd: Phasenspannungen liegen an
L1, L2, L3 blinken:
Anzeige des aktiven Tarifs
Der aktive Tarif wird angezeigt.
Energierichtungsanzeige
+A leuchtet dauernd:
+R leuchtet dauernd:
1 2 3
12 11
Drehfeld der Spannung ist falsch
Zähler ist angelaufen und registriert
positive Wirkenergie.
Zähler ist angelaufen und registriert
positive Blindenergie.
10
4
10 9 8
5
6
7
