INSTRUCTIONS D'EMPLOI
DESCRIPTION
Le détecteur de mouvement MULTIMAT capte les émissions invisibles
infrarouges provenant de personnes et autres sources de chaleur sans
émettre aucun type de radiation.
Quand une source de chaleur bouge devant l'MULTIMAT son circuit de
sortie s'active; dès qu'il cesse de capter le mouvement il se désactive
après un temps de retard réglable.
L'MULTIMAT réagit uniquement quand les conditions de lumière sont au-
dessous du niveau sélectionné.
INSTALLATION
ATTENTION : l'installation et le montage des appareils électriques doit
être réalisé par un installateur autorisé.
AVANT DE PROCEDER
L'ALIMENTATION.
L'appareil est internement protégé contre les interférences par un circuit
de sécurité. Cependant, certains champs magnétiques particulièrement
forts peuvent altérer son fonctionnement, par conséquent, il ne doit pas
s'installer près de charges inductives (moteurs, transformateurs, antennes
de téléphonie, centres de transformation, machines industrielles, etc.).

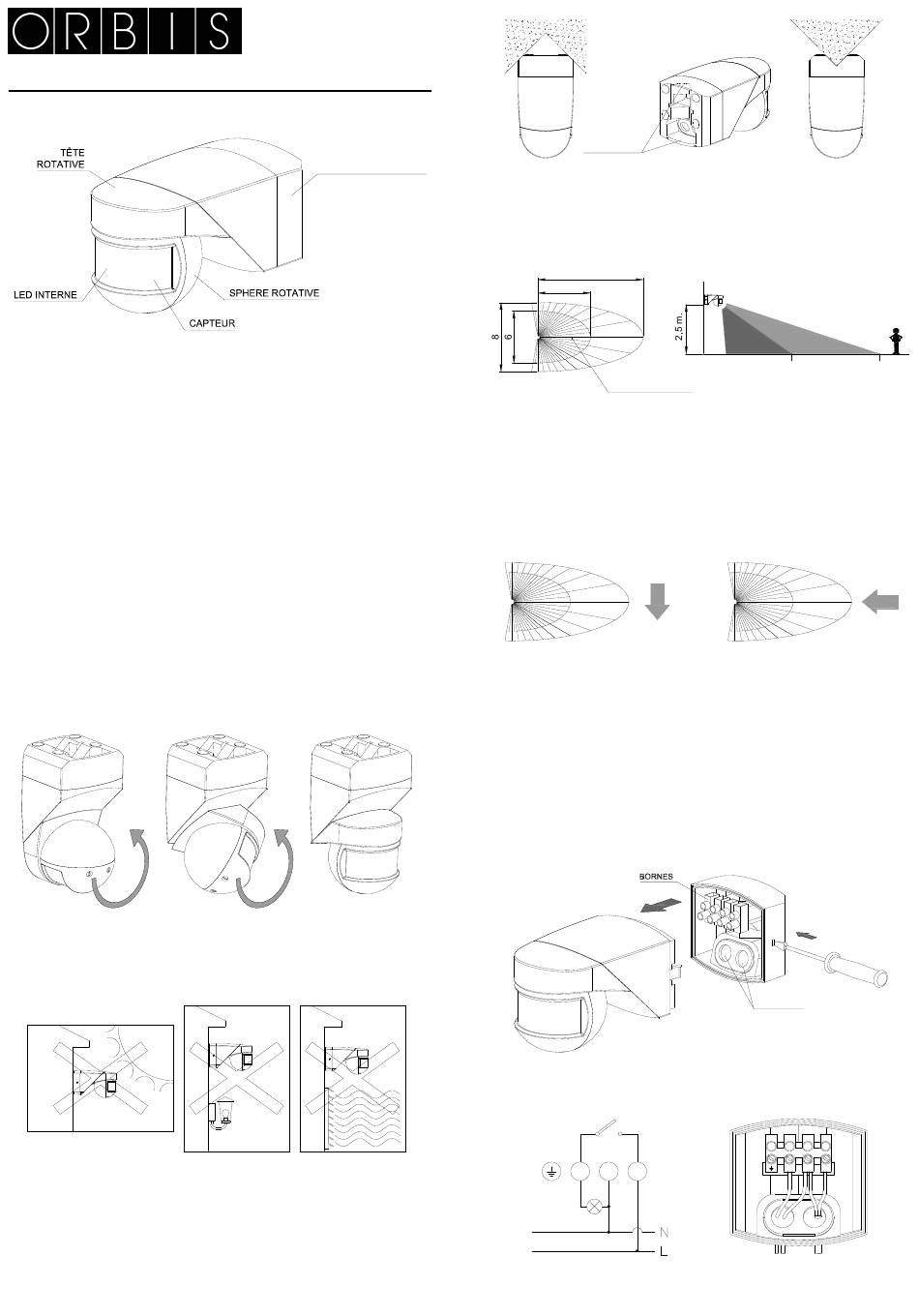

MONTAGE

Il peut se monter sur mur ou plafond. Pour le monter sur plafond, tourner
la tête jusqu'à ce que le capteur soit bien orienté tel que montre le dessin
suivant :
Eviter que des surfaces hautement réfléchissantes (liquides, marbre, etc.),
des éléments soumis à des changements brusques de température
(chauffage, air conditionné, possibles courants d'air) ou des sources
lumineuses, ne se trouvent dans sa zone de détection.
NE PAS EXPOSER AU SOLEIL
La base comporte 8 trous préformés pour une fixation à plat suivant le
type d installation (mur, coin concave ou convexe) vous devez percer les
trous appropriés.
Pour installer dans un coin rentrant vous devez casser les parties
affaiblies dans le support d installation.
MULTIMAT
DÉTECTEUR DE MOUVEMENT
BASE D'INSTALLATION
A L'INSTALLATION DECONNECTEZ
NE PAS SITUER NE PAS SITUER SUR DES
PRES DE LAMPES SOURCES DE CHALEUR
FRA
La hauteur idéale de montage est d'entre 2 et 3 mètres et la direction du
mouvement de la source de chaleur doit être le plus transversale possible à la
lentille de l'MULTIMAT.
Angle de captage 200º
6
Dans l'installation de l'MULTIMAT il faut tenir en compte que la détection
se produit en croisant ses faisceaux de détection, et par conséquent si la
source de chaleur à détecter est parallèle aux faisceaux, la détection se
produit à une moindre distance, étant donné qu'elle ne traverse pas les
faisceaux, jusqu'à ce qu'elle se trouve tout près de l'appareil.
PLUS GRANDE SENSIBILITE
Dans les figures supérieures la flèche indique la direction du mouvement
de la personne ou objet à détecter.
La température ambiante de l'enceinte où s'installe l'MULTIMAT influe
assez sur la sensibilité de la détection et par conséquent sur la distance
de détection. Plus la température sera élevée, pire sera la sensibilité, vu
que l'appareil fonctionne par détection du mouvement d'une source de
chaleur (dans la plupart des cas 36 ºC température du corps humain),
plus la température ambiante sera proche de 36 ºC, pire sera la détection.
La base de fixation inclut les connexions électriques, de façon à ce qu'elle
puisse être installée dans sa position, avec les connexions réalisées et
après avoir inséré le détecteur dans la base. De même, s'il faut démonter
le détecteur il n'est pas nécessaire de démonter la base.
CONNEXION
Connecter conformément au schéma suivant :
L'
ZONES
CASSABLES
12
Zone de plus
grande sensibilité
MOINS GRANDE SENSIBILITE
N L
LAMPE
6 m.
12 m.
PASSE-FILS
L' N L
230 V AC
