INSTRUCCIONES DE EMPLEO

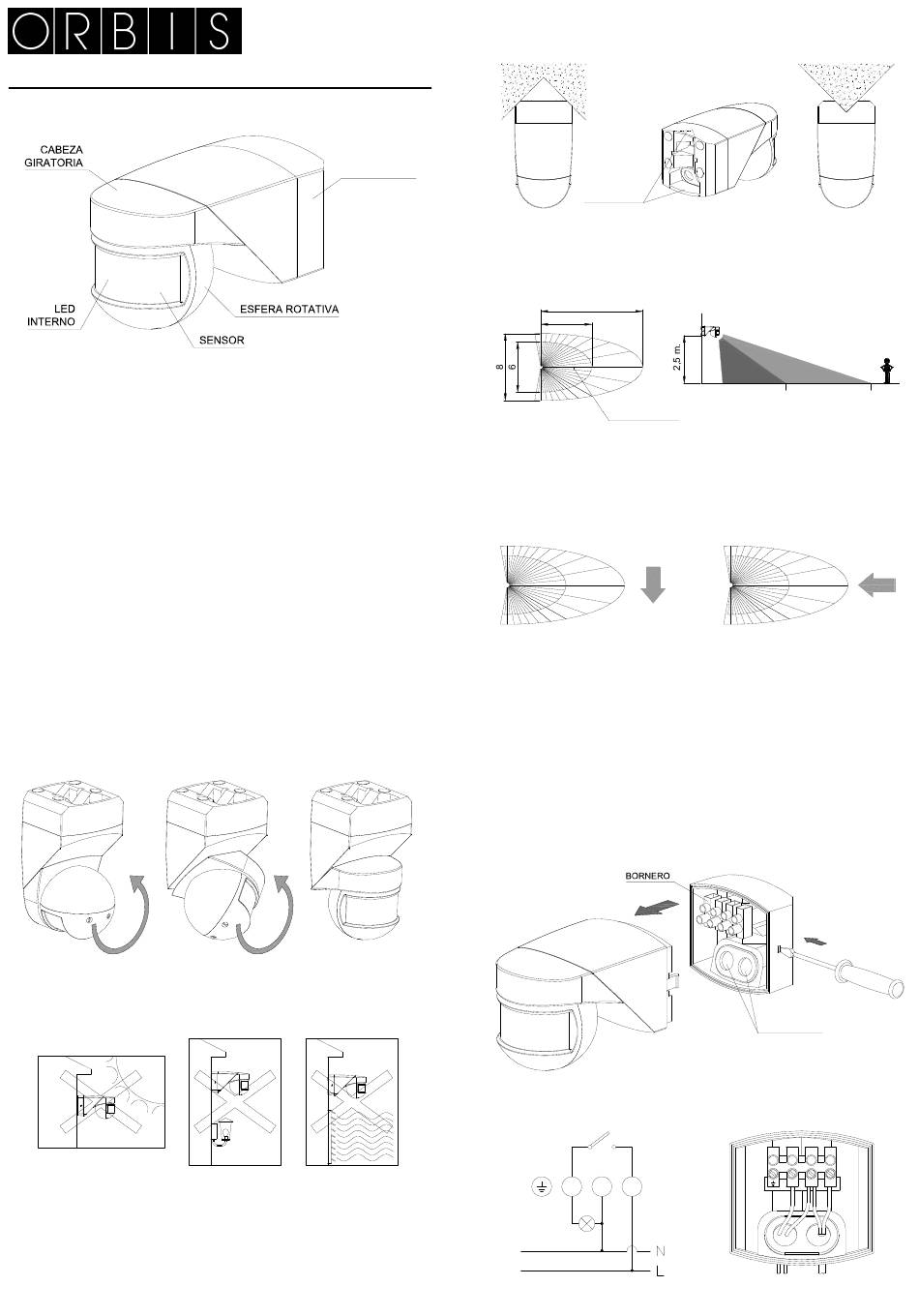

DESCRIPCIÓN
El detector de movimiento MULTIMAT capta las emisiones invisibles
infrarrojas procedentes de personas y otras fuentes de calor sin emitir
ningún tipo de radiación.
Cuando una fuente de calor se mueve delante del MULTIMAT su circuito
de salida se activa; una vez que deja de captar el movimiento se
desactiva tras un tiempo de retardo regulable.
El MULTIMAT reacciona únicamente cuando las condiciones de luz están
por debajo del nivel seleccionado.
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe
ser realizada por un instalador autorizado.
ANTES DE PROCEDER A LA INSTALACIÓN DESCONECTE LA
ALIMENTACIÓN.
El aparato está internamente protegido contra las interferencias por un
circuito de seguridad. No obstante, algunos campos magnéticos
especialmente fuertes pueden llegar a alterar su funcionamiento, por
tanto, no debe instalarse próximo a cargas inductivas (motores,
transformadores, antenas de telefonía, centros de transformación,
maquinaria industrial, etc.).
MONTAJE
Se puede realizar en pared o en techo. Para montarlo en techo girar la
cabeza hasta que el sensor este bien orientado como se muestra en el
siguiente dibujo:
Evitar que en su área de detección se encuentren superficies altamente
reflectantes (líquidos, mármol, etc.), elementos sujetos a cambios bruscos
de temperatura (calefacción, aire acondicionado, posibles corrientes de
aire) o fuentes luminosas.
NO EXPONER
AL SOL
La base de instalación dispone para su fijación a pared de 8 pre-taladros.
Dependiendo del tipo de instalación (pared, rincón o esquina) perfore los
que considere más adecuados.
MULTIMAT
DETECTOR DE MOVIMIENTO
BASE DE
INSTALACIÓN
NO COLOCAR
NO COLOCAR
CERCA
SOBRE FUENTES
DE CALOR
DE LÁMPARAS
ESP Para fijación en esquina es necesario romper las partes debilitadas
previstas en la base de instalación.
RINCÓN
La altura ideal de montaje es entre 2 y 3 metros y la dirección del
movimiento de la fuente de calor se debe procurar que sea transversal a
la lente del MULTIMAT.
Angulo de detección 200 º
6
En la instalación del MULTIMAT se debe tener en cuenta que la detección
se produce al cruzar sus haces de detección, y por lo tanto si la fuente de
calor a detectar va en paralelo a los haces, la detección se produce a una
menor distancia, ya que no atraviesa los haces, hasta que llega muy
cerca del aparato.
MAYOR SENSIBILIDAD
En las figuras superiores la flecha indica la dirección del movimiento de la
persona u objeto a detectar.
La temperatura ambiente del recinto donde se instala el MULTIMAT
influye bastante en la sensibilidad de la detección y por tanto en la
distancia de detección. A mayor temperatura peor sensibilidad, ya que el
aparato funciona por detección del movimiento de una fuente de calor (en
la mayor parte de los casos 36 ºC temperatura del cuerpo humano),
cuando mas cercana a 36 ºC sea la temperatura ambiente peor es la
detección.
La base de fijación incluye las conexiones eléctricas, de forma que puede
ser instalada en su posición, con las conexiones realizadas y después se
inserta el detector sobre la base. De igual manera si hay que desmontar
el detector no es necesario desmontar la base.
CONEXIÓN
Conectar de acuerdo al siguiente esquema:
L'
ZONAS
ROMPIBLES
12
Area de mayor
sensibilidad
MENOR SENSIBILIDAD
N L
LÁMPARA
ESQUINA
6 m. 12 m.
HUECOS
PASA-CABLES
L' N L
230 V AC
