DESCRIZIONE - PULIZIA - CARATTERISTICHE TECNICHE
EN
DESCRIPTION - CLEANING - TECHNICAL DATA
DE
BESCHREIBUNG – REINIGUNG – TECHNISCHE ANGABEN
FR
DESCRIPTION - NETTOYAGE - CARACTÉRISTIQUES TECHNIQUES
ES
DESCRIPCIÓN - LIMPIEZA - CARACTERÍSTICAS TÉCNICAS
Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima
dell'installazione, manutenzione o utilizzo del prodotto.
This manual is an integral part of the product.
Read the instructions carefully before installing, servicing or
operating the product.
Die vorliegende Anleitung ist fester Bestandteil des Produkts.
Vor der Installation, Wartung und Verwendung die Anleitungen
stets aufmerksam durchlesen.

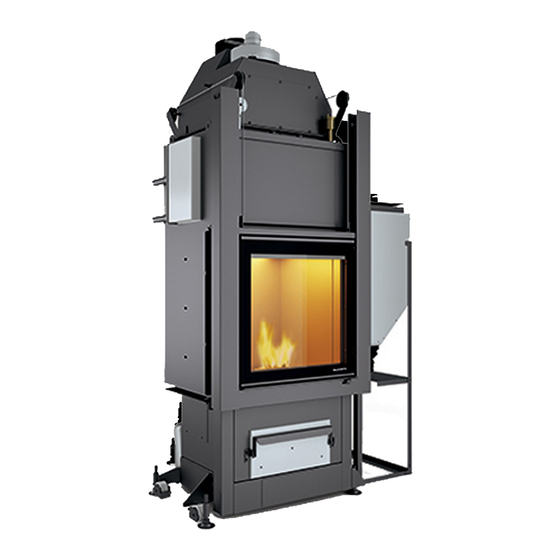

MULTIFIRE IDRO
NT 15 - NT 22
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes
avant l'installation, l'entretien ou l'utilisation du produit.
Este
manual
es
parte
Se recomienda leer detenidamente las instrucciones antes
de la instalación, el mantenimiento y el uso del producto.
integrante
del
producto.
