7.1 GNSS Antenne f ¨ u r den station ¨ a ren Einsatz
Die Multi-GNSS-Antenne ist eine aktive GNSS L1-Antenne, die die Signale der GPS-, GLONASS-, Galileo-
und Beidou-Satellitensysteme empfangen kann. Es eignet sich hervorragend für stationäre Anlagen, arbeitet mit
einer vom Empfänger gelieferten 5V-DC-Versorgungsspannung und verfügt über einen integrierten Überspan-
nungsschutz.
Die Antennenkabellänge kann bis zu 70 Meter betragen, wenn zum Beispiel ein Belden H155 Low-Loss Koax-
ialkabel verwendet wird.
Montage und Installation der GNSS/L1 Antenna
so kurz wie möglich
Erdleitung zur PE-Schiene
(Protective Earth)
Kabel ca. 1,5 mm Ø
am Überspannungsschutz befestigt

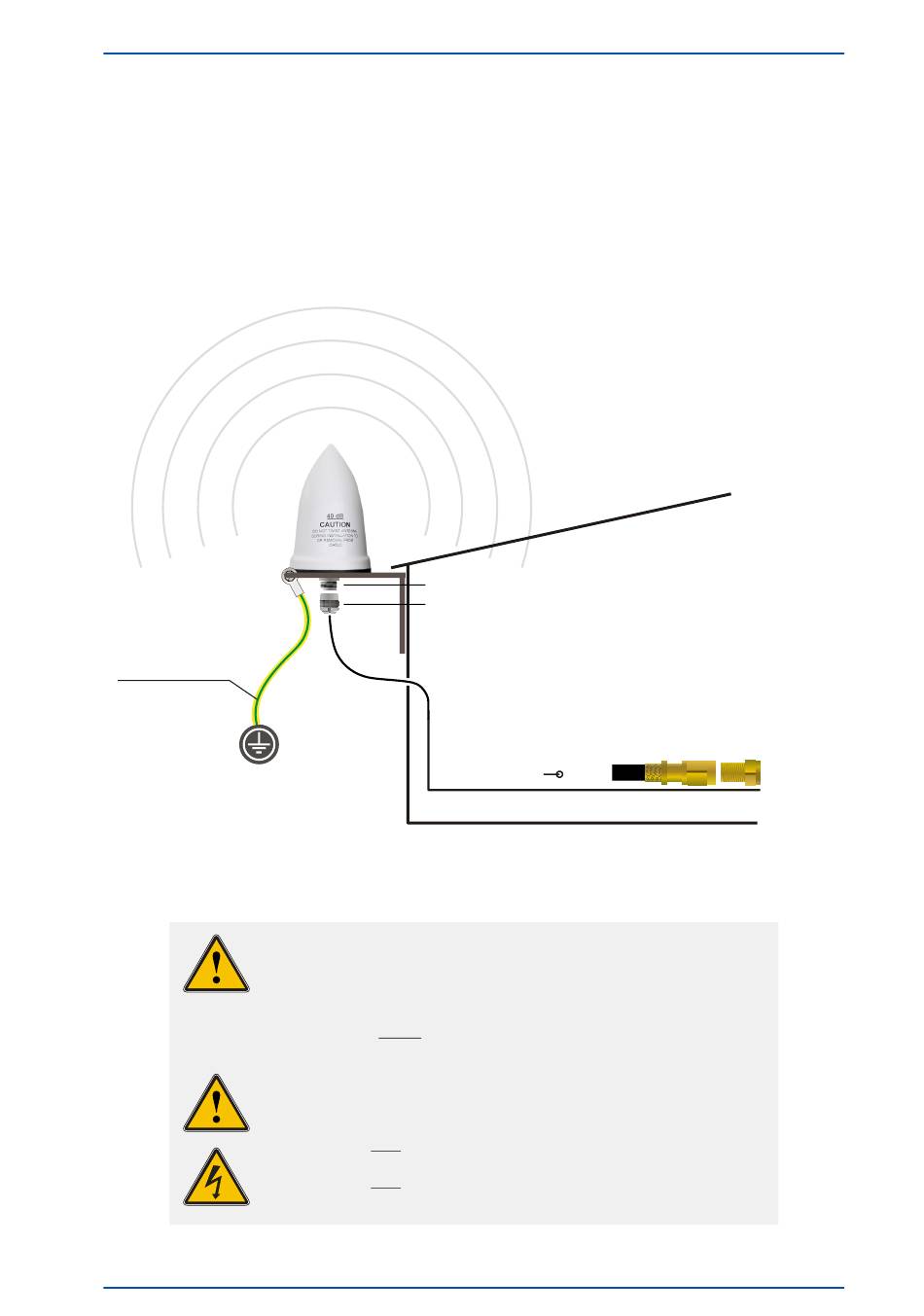

Abbildung: Schematische Darstellung der Montage einer Multi GNSS Antenne
microSync
7 L1 - 40dB Multi GNSS Antenne mit integriertem Überspannungsschutz
Type-N Buchse
Type-N Stecker
MEINBERG GNSS
Type SMA Stecker
WARNUNG!
Antennenmontage ohne wirksame Absturzsicherung
Lebensgefahr durch Absturz!
- Achten Sie bei der Antennenmontage auf wirksamen Arbeitsschutz!
- Arbeiten Sie niemals ohne wirksame Absturzsicherung!
WARNUNG!
Arbeiten an der Antennenanlage bei Gewitter
Lebensgefahr durch elektrischen Schlag!
- Führen Sie keine Arbeiten an der Antennenanlage oder der Antennenleitung
durch, wenn die Gefahr eines Blitzeinschlages besteht.
- Führen Sie keine Arbeiten an der Antennenanlage durch, wenn der
Sicherheitsabstand zu Freileitungen und Schaltwerken unterschritten wird.
Datum: 25. Oktober 2019
Multi GNSS Antenne
freie Sicht zum Himmel!
Buchse
29
