5.12 DMC X1 - Terminal-Anschluss

Pin 1
Pin 2
Pin 3 PP 1-
Pin 4 PP 2-
Pin 5 PP 3-
Pin 6 PP 4-
Pin 7 REL-NO
Pin 8 REL-CO
Pin 9
Pin 10
Pin 11 PP 1+
Pin 12 PP 2+
Pin 13 PP 3+
Pin 14 PP 4+
Pin 15 nicht belegt
Pin 16 REL-NC
Status-LEDs:
PP 1 . . . PP 4
24
nicht belegt
nicht belegt
Programmierbarer Puls
Programmierbarer Puls
Programmierbarer Puls
Programmierbarer Puls
Error-Relais (Normally Open)
Error-Relais (Common)
nicht belegt
nicht belegt
Programmierbarer Puls
Programmierbarer Puls
Programmierbarer Puls
Programmierbarer Puls
Error-Relais (Normally Closed)
Status der programmierbaren
Pulsausgänge
Datum: 25. Oktober 2019
PP
1
1
2
3
4
Status
X1
9 X1

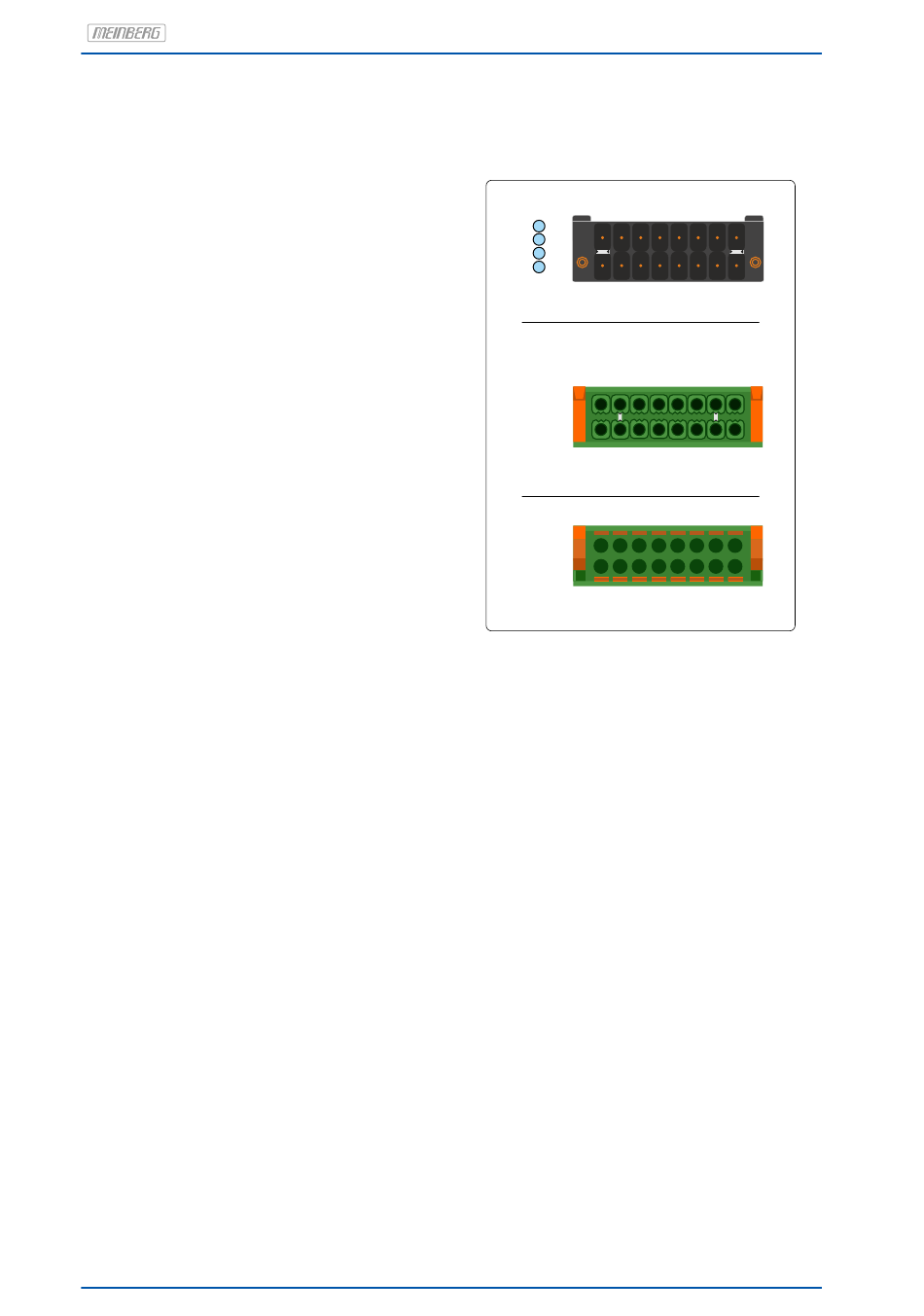

16-pol. Buchse mit Klammer
8
16
Zum X1-Geräteanschluss
1
9
Kabeleingang
8
16
1
9
8
16
