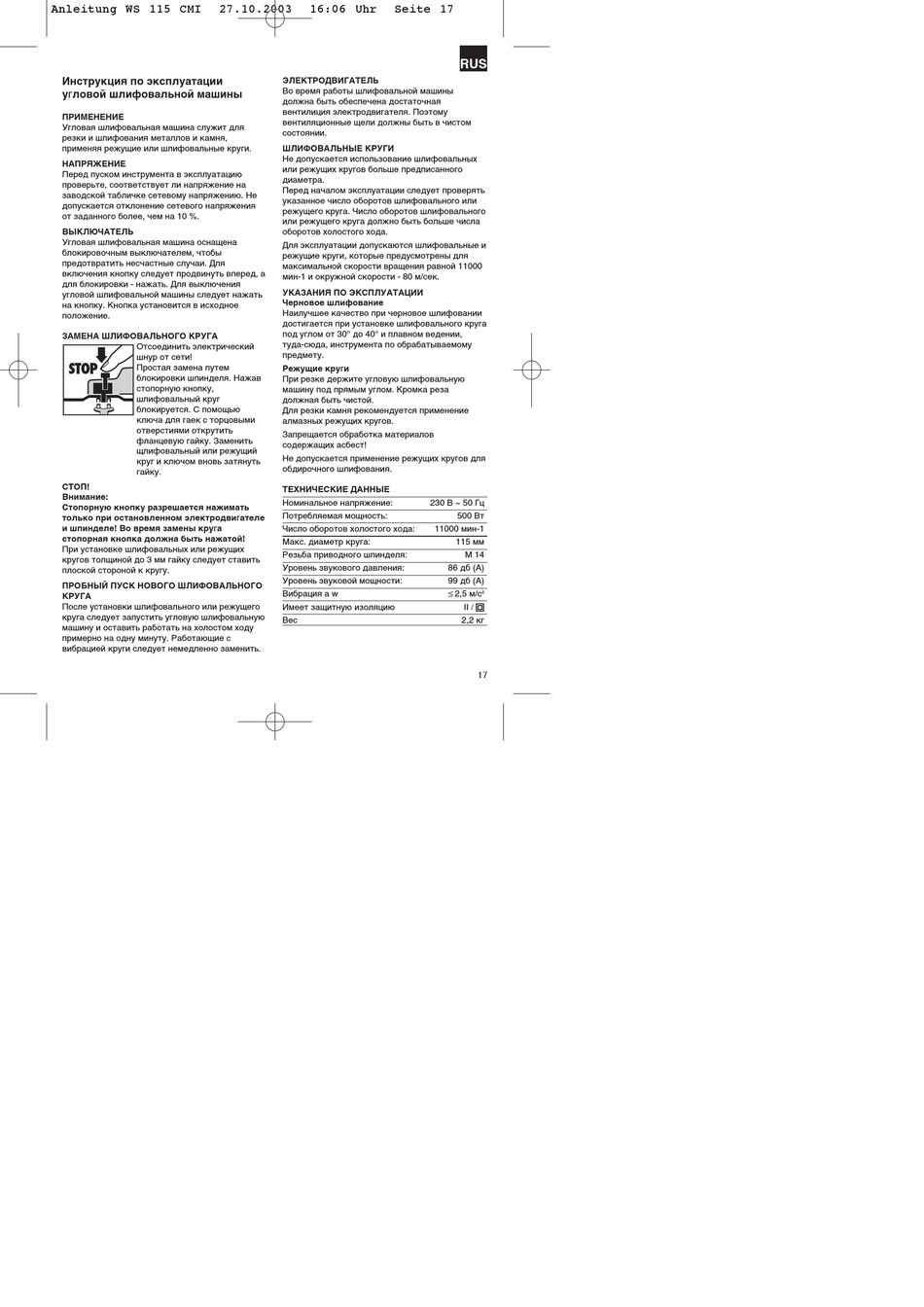

Инструкция по эксплуатации
угловой шлифовальной машины
ПРИМЕНЕНИЕ
Угловая шлифовальная машина служит для
резки и шлифования металлов и камня,
применяя режущие или шлифовальные круги.
НАПРЯЖЕНИЕ
Перед пуском инструмента в эксплуатацию
проверьте, соответствует ли напряжение на
заводской табличке сетевому напряжению. Не
допускается отклонение сетевого напряжения
от заданного более, чем на 10 %.
ВЫКЛЮЧАТЕЛЬ
Угловая шлифовальная машина оснащена
блокировочным выключателем, чтобы
предотвратить несчастные случаи. Для
включения кнопку следует продвинуть вперед, а
для блокировки - нажать. Для выключения
угловой шлифовальной машины следует нажать
на кнопку. Кнопка установится в исходное
положение.
ЗАМЕНА ШЛИФОВАЛЬНОГО КРУГА
Отсоединить электрический
шнур от сети!
STOP
Простая замена путем
блокировки шпинделя. Нажав
стопорную кнопку,
шлифовальный круг
блокируется. С помощью
ключа для гаек с торцовыми
отверстиями открутить
фланцевую гайку. Заменить
щлифовальный или режущий
круг и ключом вновь затянуть
гайку.
СТОП!
Внимание:
Стопорную кнопку разрешается нажимать
только при остановленном электродвигателе
и шпинделе! Во время замены круга
стопорная кнопка должна быть нажатой!
При установке шлифовальных или режущих
кругов толщиной до 3 мм гайку следует ставить
плоской стороной к кругу.
ПРОБНЫЙ ПУСК НОВОГО ШЛИФОВАЛЬНОГО
КРУГА
После установки шлифовального или режущего
круга следует запустить угловую шлифовальную
машину и оставить работать на холостом ходу
примерно на одну минуту. Работающие с
вибрацией круги следует немедленно заменить.
16:06 Uhr Seite 17
ЭЛЕКТРОДВИГАТЕЛЬ
Во время работы шлифовальной машины
должна быть обеспечена достаточная
вентилиция электродвигателя. Поэтому
вентиляционные щели должны быть в чистом
состоянии.
ШЛИФОВАЛЬНЫЕ КРУГИ
Не допускается использование шлифовальных
или режущих кругов больше предписанного
диаметра.
Перед началом эксплуатации следует проверять
указанное число оборотов шлифовального или
режущего круга. Число оборотов шлифовального
или режущего круга должно быть больше числа
оборотов холостого хода.
Для эксплуатации допускаются шлифовальные и
режущие круги, которые предусмотрены для
максимальной скорости вращения равной 11000
мин-1 и окружной скорости - 80 м/сек.
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
Черновое шлифование
Наилучшее качество при черновое шлифовании
достигается при установке шлифовального круга
под углом от 30° до 40° и плавном ведении,
туда-сюда, инструмента по обрабатываемому
предмету.
Режущие круги
При резке держите угловую шлифовальную
машину под прямым углом. Кромка реза
должная быть чистой.
Для резки камня рекомендуется применение
алмазных режущих кругов.
Запрещается обработка материалов
содержащих асбест!
Не допускается применение режущих кругов для
обдирочного шлифования.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение: 230 В ~ 50 Гц
Потребляемая мощность:
Число оборотов холостого хода: 11000 мин-1
Макс. диаметр круга: 115 мм
Резьба приводного шпинделя:
Уровень звукового давления: 86 дб (А)
Уровень звуковой мощности: 99 дб (А)
 2,5 м/с
Вибрация а w
Имеет защитную изоляцию
Вес
RUS
500 Вт
М 14
2
II /
2,2 кг
