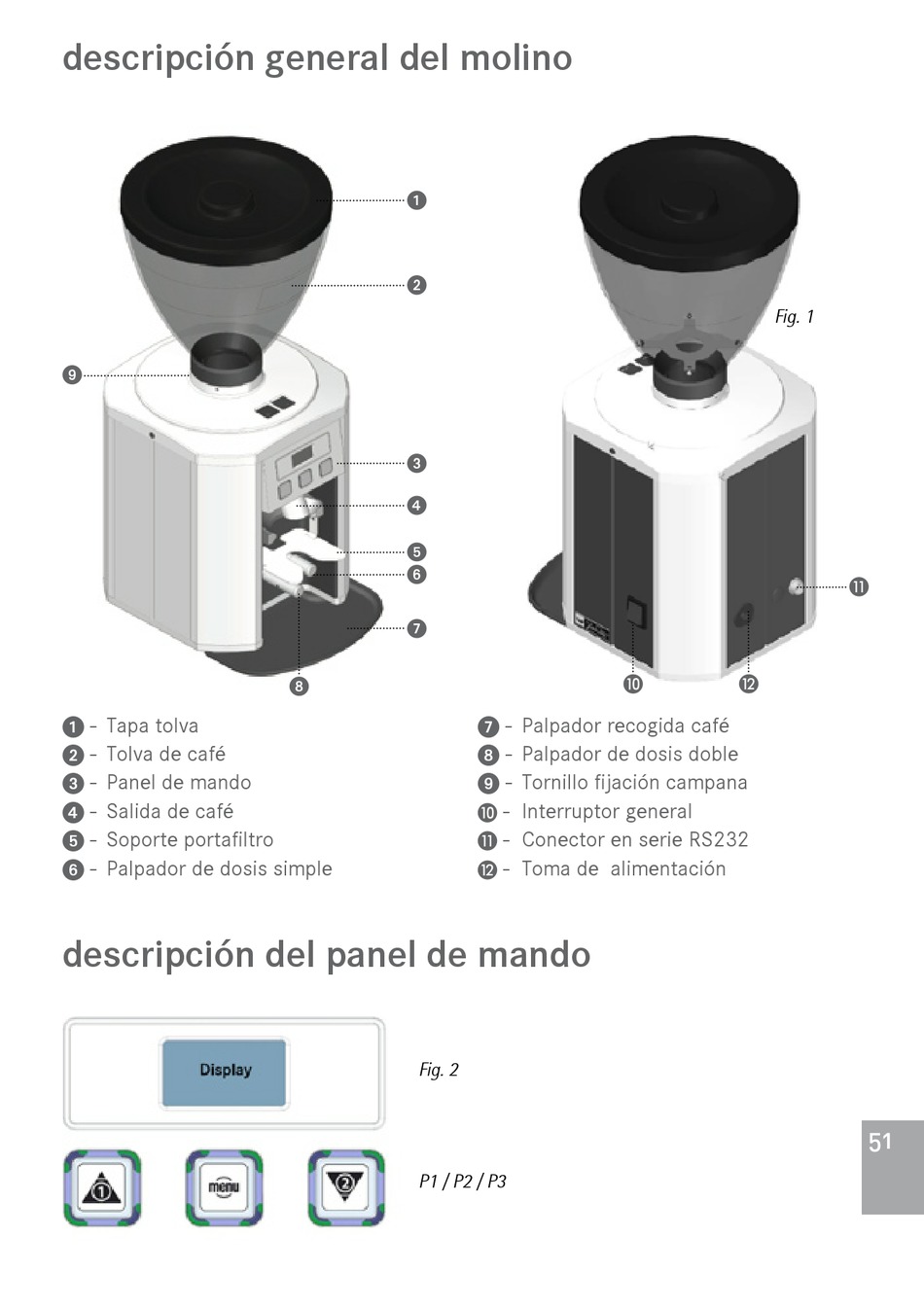

descripción general del molino
9
1 - Tapa tolva
2 - Tolva de café
3 - Panel de mando
4 - Salida de café
5 - Soporte portafiltro
6 - Palpador de dosis simple
descripción del panel de mando
1
2
3
4
5
6
7
8
Fig. 2
P1 / P2 / P3
J
7 - Palpador recogida café
8 - Palpador de dosis doble
9 - Tornillo fijación campana
- Interruptor general
J
- Conector en serie RS232
K
- Toma de alimentación
L
Fig. 1
K
L
51
