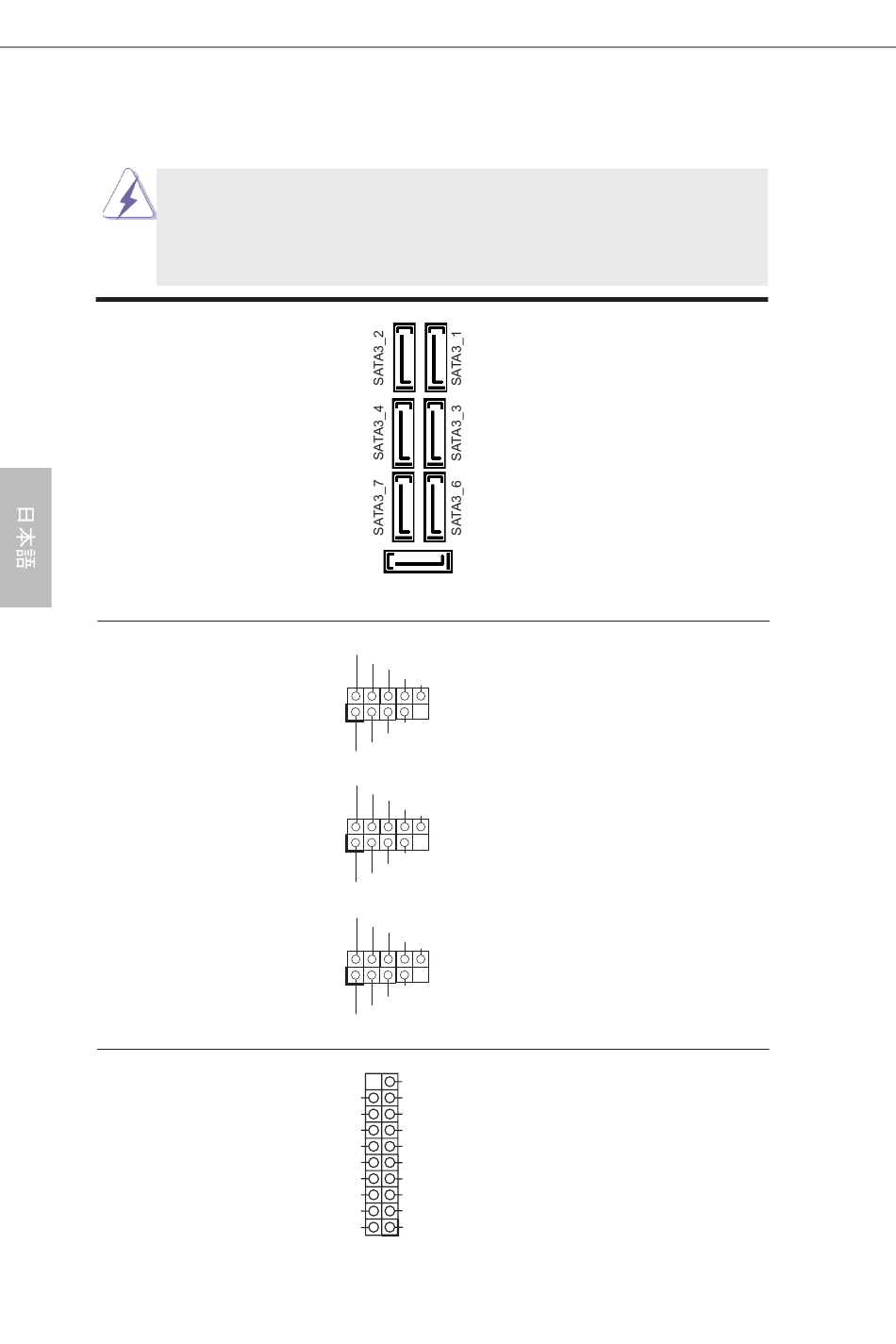

1.4 オンボードのヘッダとコネクタ類
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATA3 コネクタ
SATA3_1: ページ 2, アイテム 11 を参照
SATA3_2: ページ 2, アイテム 10 を参照
SATA3_3: ページ 2, アイテム 12 を参照
SATA3_4: ページ 2, アイテム 9 を参照
SATA3_5: ページ 2, アイテム 15 を参照
SATA3_6: ページ 2, アイテム 13 を参照
SATA3_7: ページ 2, アイテム 14 を参照
USB 2.0 ヘッダ
(9 ピン USB_11_12)
ページ 2, アイテム 24 を参照
(9 ピン USB_13_14)
ページ 2, アイテム 23 を参照
(9 ピン USB_15_16)
ページ 2, アイテム 22 を参照
USB 3.0 ヘッダ
(19 ピン USB3_9_10)
ページ 2, アイテム 8 を参照
114
SATA3_5
USB_PWR
P-12
P+12
GND
DUMMY
1
GND
P+11
P-11
USB_PWR
USB_PWR
P-14
P+14
GND
DUMMY
1
GND
P+13
P-13
USB_PWR
USB_PWR
P-16
P+16
GND
DUMMY
1
GND
P+15
P-15
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
IntA_PB_D-
GND
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
これら 7 本のシリアル ATA3
(SATA3）コネクタは内蔵スト
レーデバイスに使用する SATA
データケーブルに対応していま
す。現在の SATA3 インタフェー
スの最大データ転送速度は
6.0 Gb/s です。
I/O パネルには、デフォルトの 2
つの USB 2.0 ポート以外に、この
マザーボードに 3 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
す。
I/O パネルには、デフォルトの 6 つの
USB 3.0 ポート以外に、このマザーボ
ードに 1 つの USB 3.0 ヘッダが搭載
されています。それぞれの USB 3.0
ヘッダは 2 つの USB 3.0 ポートをサ
ポートできます。
