VESSELVIEW 4
INSTALLATIONSANLEITUNG
HINWEIS: Diese Anleitung sollte zur späteren Verwendung durch den Besitzer nach der Installation zusammen mit dem
Produkt aufbewahrt werden.
WICHTIG: Dieses Dokument wurde verfasst, um unseren Vertragshändlern, Bootsbauern und unserem
Wartungspersonal bei der korrekten Installation oder Wartung unserer Produkte behilflich zu sein. Personen, die noch
nicht in den empfohlenen Wartungs- und Installationsverfahren für diese oder ähnliche Produkte von Mercury Marine
geschult sind, sollten diese Arbeiten von einem zugelassenen und geschulten Mercury Marine-Techniker ausführen
lassen. Falscher Einbau oder inkorrekte Wartungsverfahren an einem Mercury-Produkt können zu Schäden am Produkt
oder Verletzungen des Installationspersonals bzw. Bedieners führen.

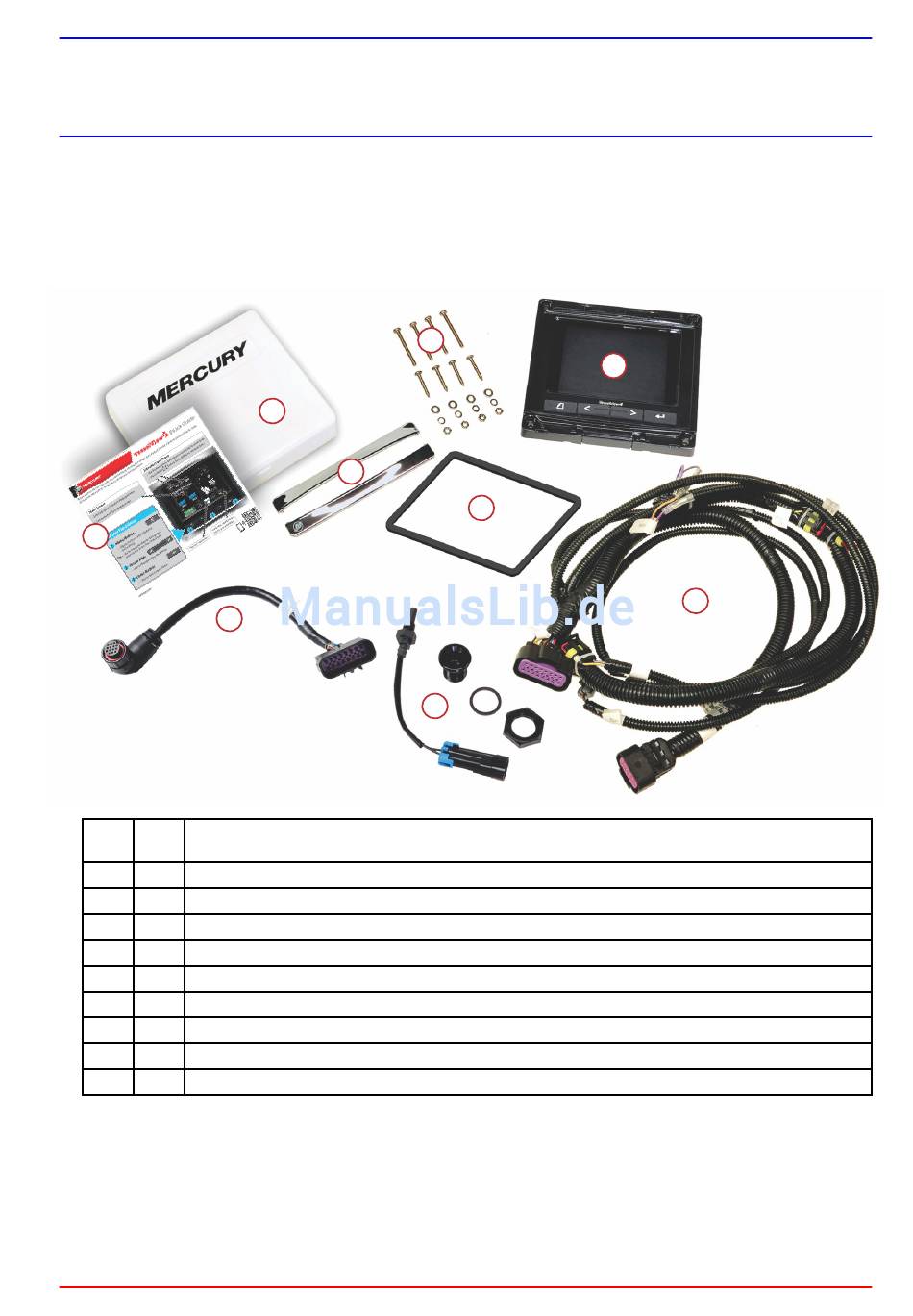

5
4
Meng
Pos.
e
1
1
VesselView 4
2
1
VesselView 4 Kabelbaum, kpl.
3
1
Lufttemperaturfühler und Befestigungsteile
4
1
VesselView 4 Adapterkabelbaum
5
1
Kurzanleitung
6
1
Sonnenschutzabdeckung
7
2
Blende
8
1
Befestigungsteile
9
1
Dichtung
VesselView 4 Installation
Verdrahtung
•
Vom (am) DTS-Kabelbaum darf niemals Quellspannung bzw. Quellstrom angeschlossen, vernetzt, angezapft,
geschaltet oder eingesenkt werden.
•
Kommunikations- oder Navigationsgeräte dürfen nur an der designierten Anschlussstelle an den DTS-Kabelbaum
angeschlossen werden.
90-8M0105001 NOVEMBER 2014
8
6
7
3
1
9
Beschreibung
© 2015 Mercury Marine
2
55827
Seite 1 / 18

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mercury VESSELVIEW 4

Inhaltszusammenfassung für Mercury VESSELVIEW 4

  • Seite 1 Wartungspersonal bei der korrekten Installation oder Wartung unserer Produkte behilflich zu sein. Personen, die noch nicht in den empfohlenen Wartungs- und Installationsverfahren für diese oder ähnliche Produkte von Mercury Marine geschult sind, sollten diese Arbeiten von einem zugelassenen und geschulten Mercury Marine-Techniker ausführen lassen.

  • Seite 2: Verdrahtungsrichtlinien Für Elektrisches Bootszubehör

    VESSELVIEW 4 INSTALLATIONSANLEITUNG • Bootszubehör stets unter Verwendung eines korrekten Stromversorgungsanschlusses wie einer Sicherungstafel oder einem Abzweigkasten anschließen. • Den DTS-Kabelbaum nicht direkt als Stromquelle anzapfen. VORSICHT Spleißen oder Einstechen führt zu Schäden an der Kabelisolation und zum Eindringen von Wasser. In die Isolation eindringendes Wasser kann zum Ausfall der Verdrahtung und damit zum Verlust der Kontrolle über Gasregelung und...

  • Seite 3: Anschlüsse Und Abstände

    VESSELVIEW 4 INSTALLATIONSANLEITUNG Anschlüsse und Abstände SIMNET/NMEA 2K SmartCraft-Anschluss Nicht weniger als 76,2 mm (3 in.) Nicht mehr als 25,4 mm (1 in.) Montageabstand für Abdeckung der micro SD-Karte 56022 Montageort Der Montageort muss vor dem Bohren oder Schneiden vorsichtig gewählt werden. Das VesselView-Display muss so montiert werden, dass der Benutzer die Bedienelemente verwenden und den Displaybildschirm deutlich sehen kann.
  • Seite 4 VESSELVIEW 4 INSTALLATIONSANLEITUNG Die Schablone mit Klebeband an der Montagefläche befestigen. Vier 4,5 mm (Bohrer Größe 16) Befestigungslöcher bohren, wenn die Gewindeschrauben und Muttern mit Unterlegscheiben verwendet werden. Vier 3,5 mm (Bohrer Größe 29) Befestigungslöcher bohren, wenn die Flachkopf-Blechschrauben verwendet werden.

  • Seite 5: Vesselview 4 Smartcraft-Kabelbaum

    VESSELVIEW 4 INSTALLATIONSANLEITUNG VesselView 4 SmartCraft-Kabelbaum 52788 SIMNET/NMEA 2K Anschluss SmartCraft-Netzwerk und Stromversorgung VesselView Adapterkabelbaum System Link backbord Mitte Lufttemperatursensor System Link steuerbord Mitte Warnhorn System Link, backbord System Link steuerbord Abzweigkasten 90-8M0105001 NOVEMBER 2014 Seite 5 / 18...

  • Seite 6: Vesselview Nmea 2K Anschlüsse (Optional)

    VESSELVIEW 4 INSTALLATIONSANLEITUNG VesselView NMEA 2K Anschlüsse (optional) 120-Ohm-Abschlusswider‐ stand, 1 Stecker und 1 Buch‐ Kartenplotter NMEA 2K Stromversorgung mit Sicherung Stromversorgungsbus VesselView 56023 Identifizierung der Tasten Tasten VesselView 4 SEITEN-Taste NACH-LINKS-Pfeiltaste NACH-RECHTS-Pfeiltaste EINGABE-Taste 51534 • Durch Drücken der SEITEN-Taste wird das Bildlaufleisten-Menü aktiviert. Durch erneutes Drücken der SEITEN- Taste wird das Bildlaufleisten-Menü...
  • Seite 7 VESSELVIEW 4 INSTALLATIONSANLEITUNG Der VesselView-Einrichtungsassistent führt Sie durch die ersten Schritte zur Konfiguration des VesselView. Der Einrichtungsassistent kann jederzeit über das Symbol EINSTELLUNGEN im Bildlauf-Menü aufgerufen werden. Die SEITEN-Taste und die Pfeiltaste NACH RECHTS drücken, um zum Symbol EINSTELLUNGEN zu navigieren.
  • Seite 8 VESSELVIEW 4 INSTALLATIONSANLEITUNG Die Anzeigesprache von VesselView auswählen. Die verfügbaren Sprachen mit der Pfeiltaste NACH LINKS und NACH RECHTS durchlaufen. Zur Auswahl der Sprache die EINGABE-Taste drücken. 56823 Der Hauptbildschirm von VesselView wird in der gewählten Sprache angezeigt Das Symbol EINSTELLUNGEN ist markiert.

  • Seite 9: Konfiguration Importieren

    VESSELVIEW 4 INSTALLATIONSANLEITUNG Konfiguration importieren Zum Importieren einer vorhandenen Bootskonfiguration eine micro SD-Karte mit der Konfigurationsdatei einlegen und diese Datei im Dropdown-Menü auswählen. Wenn keine Importdatei vorhanden ist, die Pfeiltaste NACH RECHTS drücken, um „Next" (Weiter) zu markieren, und dann die EINGABE-Taste drücken.

  • Seite 10: Display-Einrichtung

    VESSELVIEW 4 INSTALLATIONSANLEITUNG Display-Einrichtung Die von diesem VesselView anzuzeigenden Motoren entsprechend der auf dem Bildschirm „Engine Setup" (Motoreinrichtung) angegebenen Anzahl der Motoren auswählen. Es können bis zu zwei Motoren ausgewählt werden. Die EINGABE-Taste drücken, um fortzufahren. Auswahlfeld „Engine" (Motoren) 56800 Geräte-Einrichtung...

  • Seite 11: Geschwindigkeitseinrichtung

    VESSELVIEW 4 INSTALLATIONSANLEITUNG Tankkonfiguration Die Anzahl der auf dem Boot installierten Kraftstofftanks im Dropdown-Feld auswählen. „Next" (Weiter) markieren und die EINGABE-Taste drücken, um fortzufahren. Auswahlfeld „Tank" 56806 Auf dem Bildschirm „Vessel Fuel Capacity" (Kraftstofftank-Füllmenge des Bootes) die EINGABE-Taste drücken, um den blinkenden Cursor im Datenfeld zu aktivieren.

  • Seite 12: Einrichtungsassistent Beenden

    Option auszuwählen. Die meisten Motoren sind mit einem 100 psi Pitotsensor ausgestattet. Produkte von Mercury Racing sind mit dem 200 psi Pitotsensor ausgestattet. Nach Auswahl des Sensors „Next" (Weiter) mit der Pfeiltaste NACH RECHTS markieren und dann die EINGABE-Taste drücken, um fortzufahren.
  • Seite 13 VESSELVIEW 4 INSTALLATIONSANLEITUNG Einstellungsmenüs Mithilfe des Menüs „Settings" (Einstellungen) können jederzeit Änderungen an den Einstellungen vorgenommen werden. Alle Dropdown- und Flyout-Menüs können mit den Pfeiltasten NACH LINKS und NACH RECHTS sowie der EINGABE- Taste navigiert werden. 56815 Systemmenü 56816 Bootsmenü...
  • Seite 14 VESSELVIEW 4 INSTALLATIONSANLEITUNG Motormenü 56818 EasyLink-Menü 56819 Voreinstellungsmenü 56820 Seite 14 / 18 90-8M0105001 NOVEMBER 2014...

  • Seite 15: Aktualisierung Der Vesselview 4 Software

    56822 Aktualisierung der VesselView 4 Software Die folgenden Anweisungen erläutern, wie die VesselView 4 Software aktualisiert wird. Hierzu ist Internet-Zugang erforderlich, ebenso ein Kommunikationsport für die Übertragung der Datei auf eine FAT oder FAT32 micro SD-Karte. Erwerb der neuesten Software Die neueste Software für das Display ist online auf der Mercury Website unter www.mercurymarine.com/vesselview...

  • Seite 16: Vesselview Aktualisierung

    VESSELVIEW 4 INSTALLATIONSANLEITUNG 56943 Das VesselView 4 Produkt auswählen und auf DOWNLOAD UPGRADE (Upgrade herunterladen) klicken. Je nach den Sicherheitseinstellungen Ihres Computers wird evtl. ein Sicherheits-Warnhinweis angezeigt. Auf Allow (Zulassen) klicken, um fortzufahren. Einen Ordner auf der Festplatte erstellen, in dem diese Datei gespeichert werden soll.

  • Seite 17: Installation Des Umgebungstemperaturfühlers

    VESSELVIEW 4 INSTALLATIONSANLEITUNG Wenn der Upload beendet ist, die micro SD-Karte entfernen. Das System führt automatisch einen Neustart durch, um das Upgrade abzuschließen. Update complete. Please remove the SD card to finish. 56563 Überprüfen, ob die Software auf die korrekte Version aktualisiert wurde. Hierzu die SEITEN-Taste drücken und mit der RECHTEN Pfeiltaste zum Menü...
  • Seite 18 Skyhook, SmartCraft, Sport-Jet, Verado, VesselView, Zero Effort, Zeus, #1 On the Water und We're Fond du Lac, WI 54936-1939 Driven to Win sind eingetragene Marken der Brunswick Corporation. Pro XS ist eine Marke der Brunswick Corporation. Mercury Product Protection ist eine eingetragene Marke der Brunswick Corporation. Seite 18 / 18...
