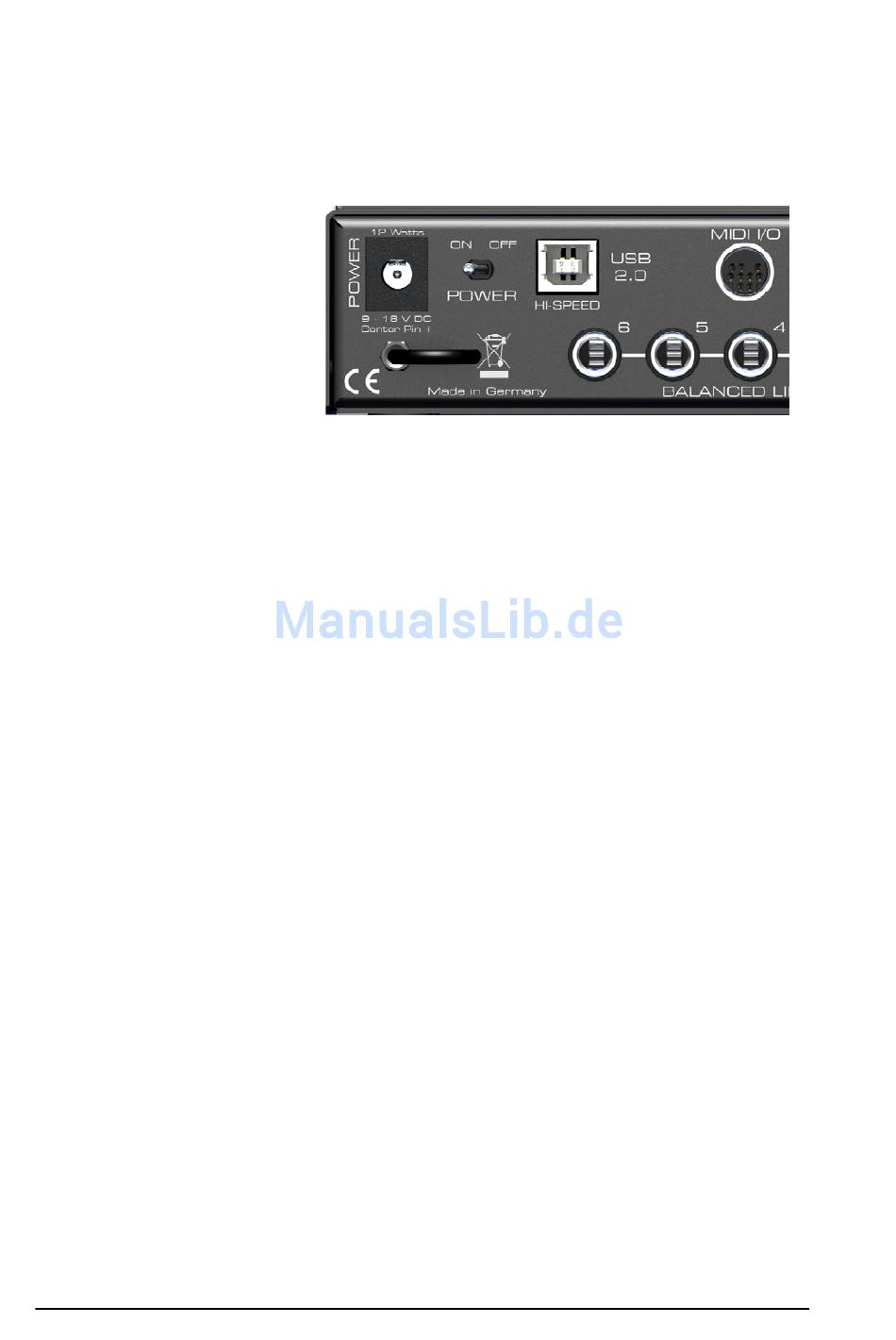

Wordclock I/O (BNC): Über den versenkten Druckschalter kann der Eingang intern mit 75 Ohm
terminiert werden. Bei aktivierter Terminierung leuchtet die gelbe LED auf.
MIDI I/O: Stellt je zwei MIDI Ein- und Ausgänge über das mitgelieferte Breakoutkabel bereit.
USB 2.0: USB-Buchse zum Anschluss an den Computer.
Power (Kippschalter): Schaltet die Stromversorgung des Gerätes ab und damit das Gerät aus.
Buchse für Stromversorgung.
Das im Lieferumfang enthaltene
Hi-Performance
Schaltnetzteil
lässt das Fireface im Bereich 100
V bis 240 V AC arbeiten. Es ist
kurzschlusssicher,
besitzt
ein
integriertes
Netzfilter,
regelt
Spannungsschwankungen
voll-
ständig aus, und unterdrückt
Netzstörungen.
5.2 Quick Start
Nach der Treiberinstallation (Kapitel 7 bzw. 15) sind die Klinkeneingänge bzw. die XLR-
Eingänge mit der jeweiligen analogen Signalquelle zu verbinden. Die Eingangsempfindlichkeit
kann für die rückwärtigen Eingänge über den Settingsdialog (Gain/Level) so verändert werden,
dass sich eine gute Aussteuerung ergibt. Eine weitere Optimierung lässt sich erzielen, wenn der
Ausgangspegel des Signal-liefernden Gerätes angepasst wird. Eine optimale Aussteuerung
erreicht man durch langsames Erhöhen des Pegels, bis die Peak Level Meter in TotalMix circa
–3 dB anzeigen.
Die analogen Line-Eingänge des Fireface UC sind für +4 dBu und -10 dBV Signale gleicherma-
ßen geeignet. Die elektronische Eingangsschaltung kann sowohl symmetrische (XLR, Stereo-
Klinkenstecker) als auch unsymmetrische (Mono-Klinkenstecker) Eingangssignale korrekt ver-
arbeiten.
Der Pegel der vorderen Eingänge kann direkt am Fireface über den Encoder optimiert werden.
Hier steht zusätzlich eine Signal- und eine Clip-LED zur Aussteuerungskontrolle bereit.
Die digitalen Ausgänge des Fireface bieten die Formate SPDIF (AES/EBU kompatibel) und
ADAT optical an den entsprechenden Buchsen.
Auf der analogen Wiedergabe-, also DA-Seite, erfolgt eine grobe Anpassung des analogen
Ausgangspegels der rückwärtigen Buchsen über den Settingsdialog (Gain/Level/Line Out).
Das Ausgangssignal der Kanäle 7/8 steht frontseitig zur Verfügung. Der Pegel kann über den
Encoder frei eingestellt werden. Der Ausgang ist besonders niederohmig, um auch Kopfhörer
anschließen zu können.
Das Fireface UC merkt sich alle Einstellungen des Gerätes, und setzt diese beim nächsten
Einschalten automatisch. Damit ist das Fireface UC nach entsprechender Konfiguration Stand-
Alone nutzbar, und ersetzt zahlreiche Geräte (siehe Kapitel 21).
