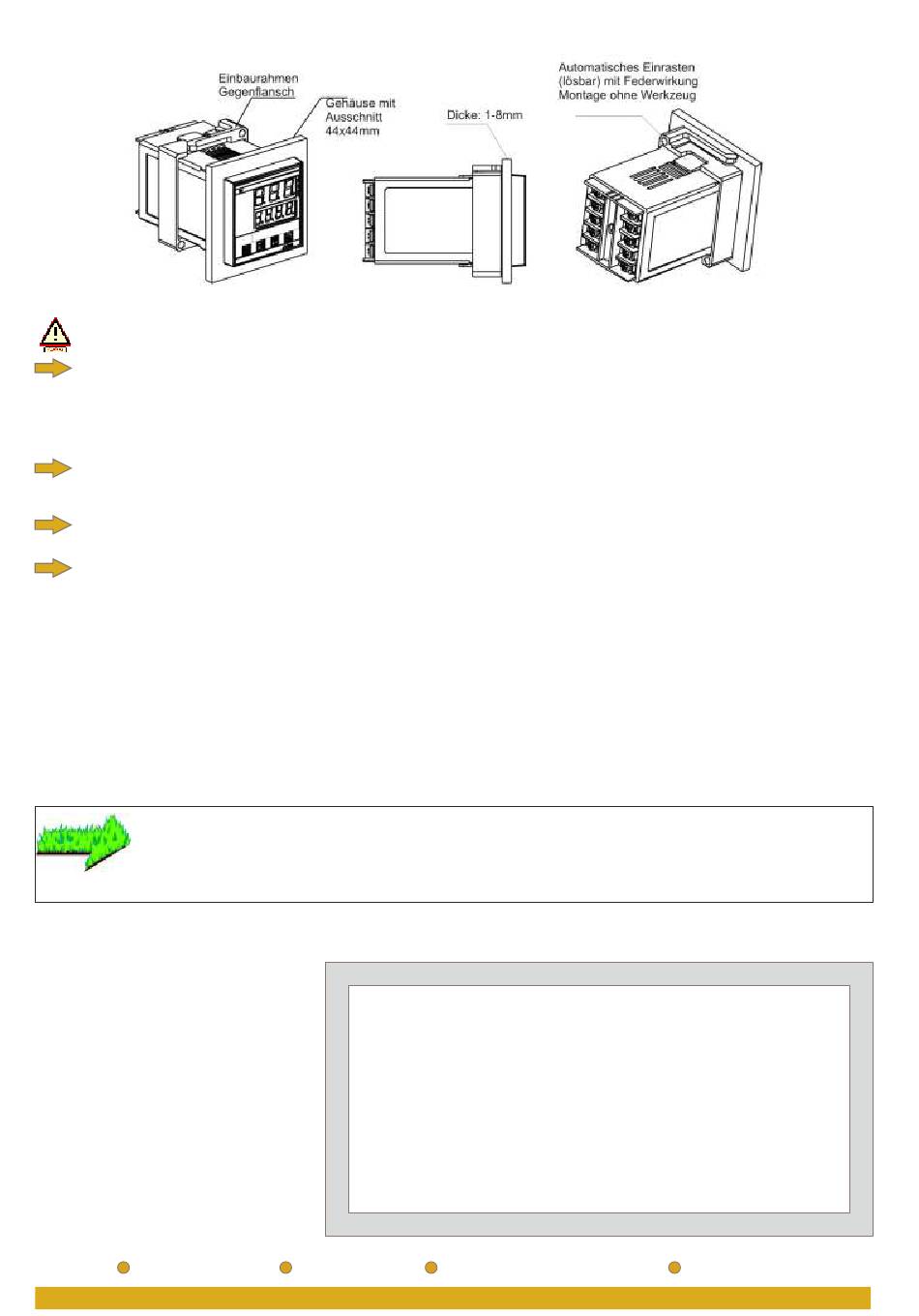

Montageanleitung:
Inbetriebnahme Schritt für Schritt:
Beachten Sie zuvor die Sicherheitshinweise auf Seite 1. Bauen Sie zudem zuerst den Controller in ein geeignetes Gehäuse ein!
Anschluss Sensor:
Beachten Sie hierzu auch das Anschlussbeispiel auf Seite 2.
Schließen Sie einen Pt100 Fühler an Klemme 8 / 9 / 10 an. Bei Zweileitersensoren setzen Sie bedarfsweise eine Brücke zwischen Klemme 9 / 10
Schließen Sie nun (je nach Anwendung) am Ausgang des Reglers ein passendes Relais an. Anschließend legen Sie eine abgesicherte Steuerspannung gem.
Anschlussbeispiel S. 2 an (Ihr Relais sollte konform zu unserem Beispiel mit 230 VAC Steuerspannung geschaltet werden können. Andere Arten von Steuerspannungen
erfordern eine geänderte Verdrahtung).
Schließen Sie jetzt die Versorgungsspannung an (230VAC, abgesichert mit 0,2 ...0,4mA Feinsicherung an Klemme 1/2).
Nach dem Anlegen der Spannungsversorgung zeigt der Regler nach kurzer Zeit den aktuellen Temperaturwert (Display PV), sowie den aktuellen Sollwert (Display SV) an.
Stellen Sie nun den gewünschten Sollwert ein (Seite 1).
Liegt Ihnen eine Referenztemperatur vor, können Sie jetzt evtl. Abweichungen im Istwert über die Kalibriervorrichtung (Menüpunkt 7, Menü SC) abgleichen. Es ist dabei
zweckmäßig, wenn der Abgleich bei einer Temperatur gemacht wird, welche möglichst nahe dem Sollwert der Anwendung entspricht.
Nehmen Sie nun im Menü (Seite 3) die Einstellungen vor. Für ON / OFF-Betriebsweise stellen Sie die Parameter P.I.D (Menüpunkte 3,4,5) jeweils auf den Eintrag "0", und
stellen die Schalthysterese (Temperaturabstand zwischen dem Ein- und Ausschalten) im Menüpunkt 2, Menü HY ein.
Für P.I.D.-Betriebsmodus geben Sie einen Wert im Menü "T" vor und führen bei angeschlossener Last die Auto-Einstellfunktion durch (Menüpunkt 8, Menü AT) . - Fertig -
Wartung und Kundendienst:
Der Regler TR-10 ist im normalen Betrieb wartungsfrei. Übermässige Staubablagerungen sind zu vermeiden. Der Einsatz in Feuchträumen ist
nur in zulässigem Gehäuse mit Schutzkappe (Art.-Nr. Z-45-KsKap45x45) zulässig.
Elektronische Bauteile müssen vor Kondensationsfeuchte geschützt werden.
Verschmutzungen an Front und Gehäuse können mit einem leicht angefeuchteten Tuch bei ausgeschaltetem Regler entfernt werden.
Drücken Sie die Tastatur ausschließlich mit der Fingerkuppe ohne Einsatz Ihrer Fingernägel oder anderer spitzer Gegenstände.
Dies könnte zu einem vorzeitigen Verschleiß der Folientastatur führen.
Außerbetriebnahme / Recycling:
Bitte beachten Sie bei einer Außerbetriebnahme, dass der Regler entsprechend der
Elektronikschrottverordnung dem Recycling zugeführt wird. Bitte erkundigen Sie sich nach der am
Betriebsstandort zum Zeitpunkt der Außerbetriebsetzung gültigen abfalltechnischen Behandlung bei Ihrer
zuständigen kommunalen Behörde.
Technische Daten:
Abmessungen............... ca. 48x48x90mm(BxHxT)
Einbautiefe: ca.85mm
Montageausschnitt:....... 44 x 44mm (DIN 1/16)
Display Anzeigebereich.. -50°C bis +580°C
Temp.-Messbereich ...... -50 ...+580°C (Fühlerabhängig)
Display Höhe ............... ca. 10mm
Auflösung......................1°C (Anzeigeauflösung.
Messauflösung = 0,1°C)
Sampling period: .................. <3 sek.
Max. Ausgangsbelastung ....... ca. 2A (ohmsche Last)
Max. Schaltspannung ............ 230 V AC
Steuerspannung ................... 85 ... 265V~ 50/60 Hz.
Umgebungstemperatur .......... max. 45°C
Luftfeuchtigkeit Umgebung..... max. 85% rel. Feuchte in
nicht aggresiver Umgebung
Ruhestromverbrauch ............. < 3W
Preiswert
Industriequalität
Art.-Langnr.: TR-10-600RelPt
Art.-Langnr.: TR-10-600RelPt
Vertrieb / Kundendienst Deutschland:
Pohltechnic.com Gbr
Schnaitbergstraße 4
D-73457 Essingen
info@pohltechnic.com
0049 7365 964942-0 Tel.
0049 7365 964942-9 Fax
Sämtliche Rechte bleiben dem Verfasser Pohltechnik vorbehalten. Das Kopieren und Verbreiten
dieses Dokuments, zum gewerblichen Gebrauch, insbesondere das Bereitstellen im Internet
außerhalb unseres Verantwortungsbereiches, erfordert eine schriftliche Genehmigung des
Verfassers. Die Entfernung dieses Hinweises, sowie eine Veränderung des Dokuments mit dem Ziel
einer weiteren Verbreitung der darin enthaltenen Informationen ist nicht gestattet. Der Verfasser
behält sich die kostenpflichtige Abmahnung u. ggf. Schadenersatzforderungen bei Verstößen vor.
Evtl. darüber hinaus gehende Rechte an beigefügten Unterlagen werden durch diesen Hinweis nicht
berührt.
Techn. Service
Tel. Beratung z. Normaltarif
Trotz sorgfältiger Erstellung dieser Anleitung können Fehler
in der Dokumentation, insbesondere durch techn.
Änderungen nicht ausgeschlossen werden. Wir freuen uns
über Verbesserungsvorschläge und Anregungen, welche
die Verständlichkeit unserer Produkte erhöhen, und sind
dankbar für Ihre Nachricht per Mail.
www.Pohltechnic.com
Einbau- u. Fertiggeräte
Bedienungsanleitung TR-10 Ausgabe 20181122
Seite 05
