ZENEC ZE-NC4612 Handbuch Seite 6

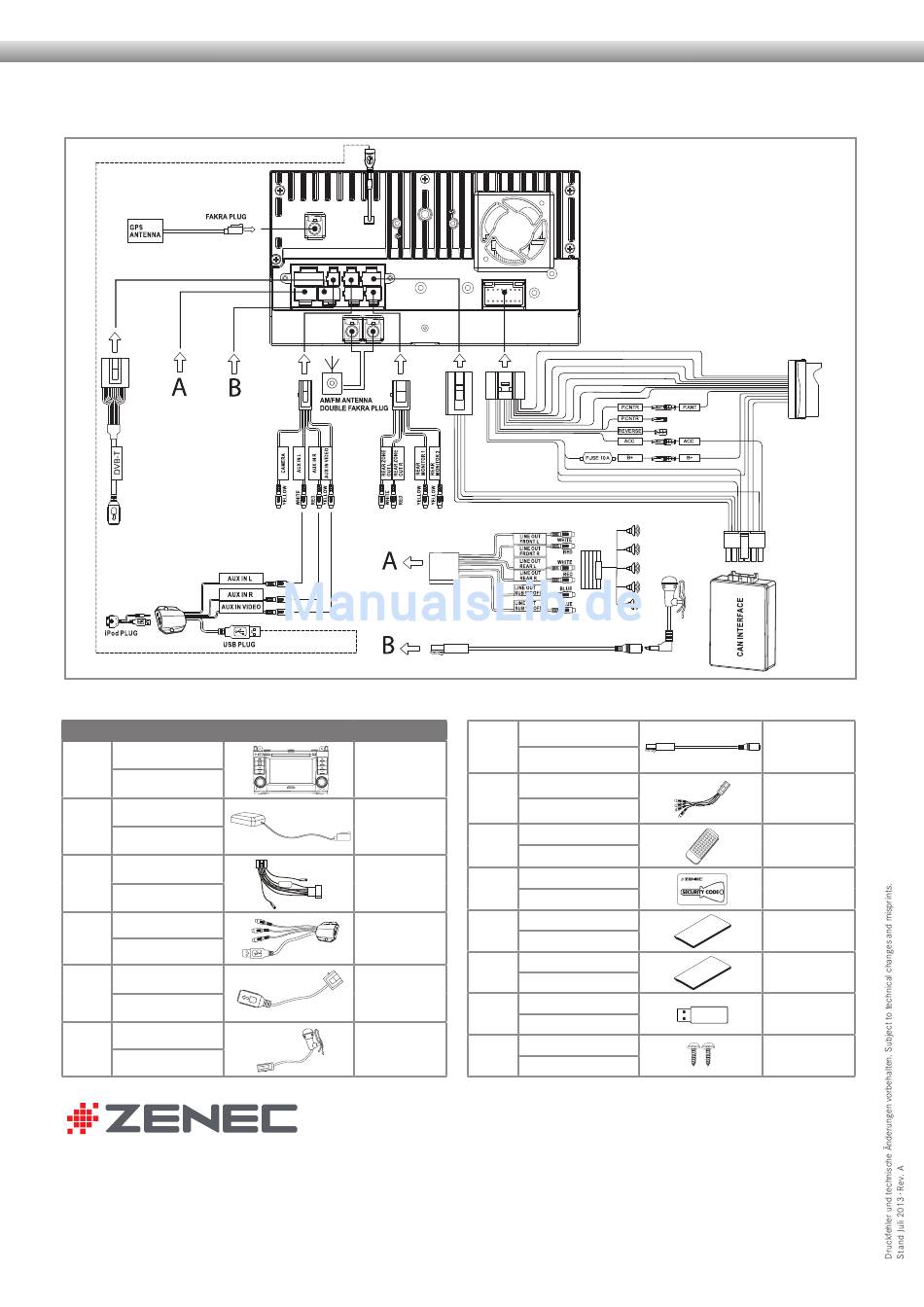

Anschlussdiagramm/Electrical Connections Overview Diagram
CAR SPECIFIC NAVICEIVER (MERCEDES-BENZ)
Packliste/Packing list
NO. ITEM
Grundgerät
1
Main unit
Externe GPS-Antenne
2
External GPS antenna
Hauptanschlusskabel
3
Main wire harness
Media-Link Box
4
Media-link box
DVB-T Anschlusskabel
5
DVB-T connection
cable
Externes BT
Mikrofon
6
External BT
microphone
T O U C H A N O T H E R W O R L D
ZENEC by ACR AG
Bohrturmweg 1
CH-5330 Bad Zurzach
Schweiz/Switzerland
E-Mail: support@zenec.com
www.zenec.com
SKETCH MAP QUANTITY
1
1
2
1
1
1
ZE-NC4612
Quadlock Harness
Version
BT Mikrofon
Adapterkabel
7
BT microphone
interface
Steckbare
Anschlusskabel
8
Detachable cable
Fernbedienungen
9
Remote control
Diebstahlschutzaufkleber
10
Anti-theft label
Bedienungsanleitungen
11
User manual
Montageanleitung
12
Mounting instructions
USB-Stick
13
USB stick
Montage Schrauben
14
Mounting screws
1
3
2
1
6
1
1
4
