MOUNTING INSTRUCTIONS MERCEDES SPRINTER II
BITTE BEACHTEN

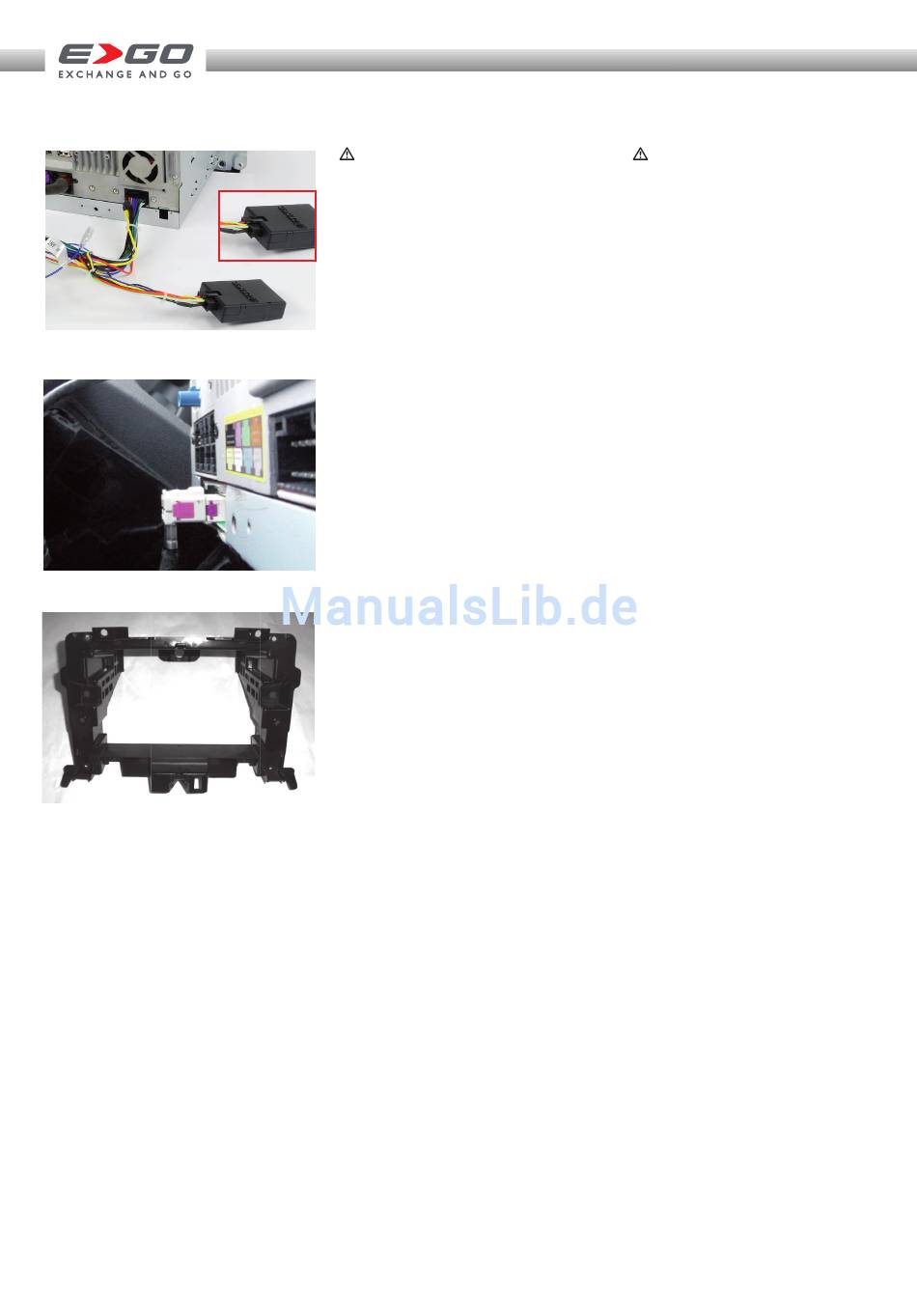

Anschlussvorbreitung
Verbinden Sie den entsprechenden Stecker des
Hauptanschlusskabels mit dem CAN/Stalk Inter-
face).
Anschluss Parking-Kabel
Das Hauptanschlusskabel wird, wie im separaten
Anschlussdiagramm aufgelistet, angeschlossen.
Dabei sollten Sie darauf achten, dass der im
Hauptanschlusskabel integrierte 8-polige Stecker
entsprechend mit dem ZE-4612 verbunden wird.
UKW Antennenkabel mit Doppel-Fakra
Anschluss
Je nach Fahrzeugtype ist der UKW Antennenstecker
als gewinkelte Type ausgeführt. Das ZE-NC4612
lässt sich in so einem Fall nur montieren, wenn ein
Doppelfakra Verlängerungskabel vorhanden ist
(im Handel gesondert erhältlich ZE-NC-ANT2).
MERCEDES Montagerahmen
Falls das Fahrzeug mit Radiovorbereitung ausge-
stattet ist, wird ein Einbaurahmen von Mercedes
benötigt.
Teilenummer:
A90668904331 + ISO Kabelbaum (im Set
enthalten)
PLEASE NOTE
Connection preparation
Connect the appropriate connector of the main
connection cable with the CAN/Stalk interface.
Connect the main connection cable as
described in the separate electrical connections
overview.
Take care to connect the 8-pin connector, which
is integrated in the main connection cable, to
the ZE–NC4612.
FM antenna cable with double Fakra
connector
Depending on the vehicle model the FM double
Fakra can be an angled type, which prevents
mounting of the ZE-NC4612. In such cases, a
double Fakra extension lead is required (to be
purchased separately ZE-NC-ANT2).
MERCEDES mounting frame
If the vehicle is fitted with radio provisions, you
need the Mercedes original mounting frame.
Part number:
A90668904331 + ISO main wire harness
(contained in the set)
