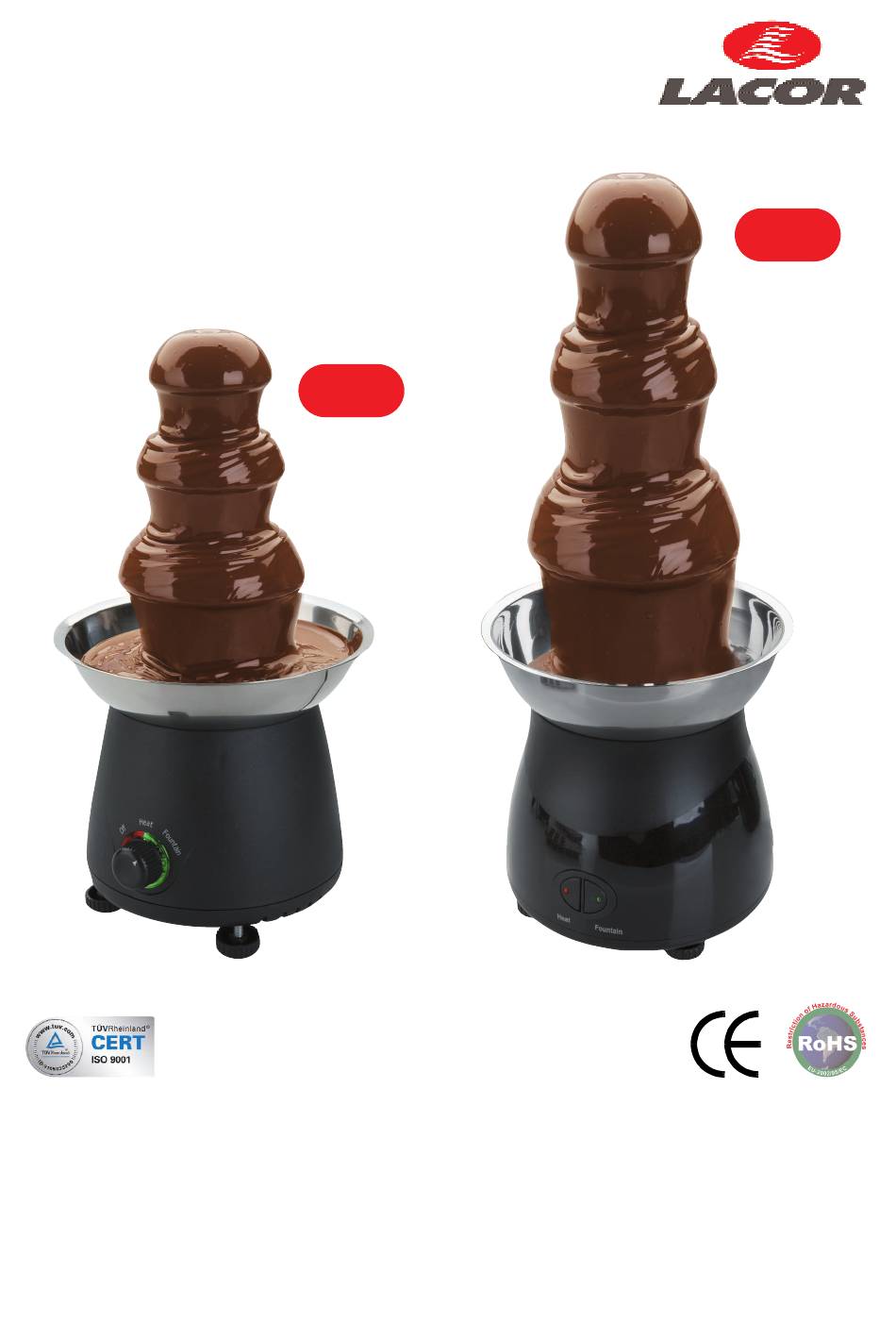

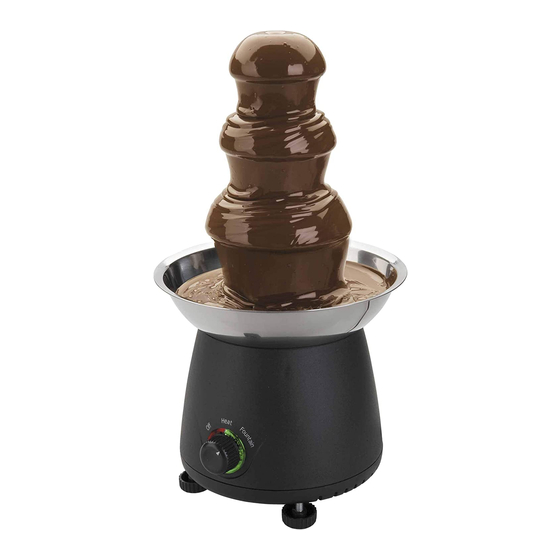

FUENTE DE CHOCOLATE INOX
Fontaine à Chocolat
Schokobrunnen
Chocolate Fontain
Fonte di Cioccolate
Fonte de Chocolate
Ref.: 69319
Chocoladeschotel
1,8
Lts.
Ref.: 69318
0,5
Lts.
INSTRUCCIONES DE USO Y MANTENIMIENTO
CONSEILS D'UTILISATION ET D'ENTRETIEN
GEBRAUCHS UND INSTANDHALTUNGSANLEITUNG
INSTRUCTIONS FOR USE AND MAINTENANCE
ISTRUZIONI PER L'USO E LA MANUTENZIONE
INSTRUÇÕES DE USO E MANUTENÇÃO
GEBRUIKS- EN ONDERHOUDSAANWIJZINGEN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lacor 69318
Inhaltszusammenfassung für Lacor 69318
- Seite 1 Schokobrunnen Chocolate Fontain Fonte di Cioccolate Fonte de Chocolate Ref.: 69319 Chocoladeschotel Lts. Ref.: 69318 Lts. INSTRUCCIONES DE USO Y MANTENIMIENTO CONSEILS D'UTILISATION ET D'ENTRETIEN GEBRAUCHS UND INSTANDHALTUNGSANLEITUNG INSTRUCTIONS FOR USE AND MAINTENANCE ISTRUZIONI PER L'USO E LA MANUTENZIONE INSTRUÇÕES DE USO E MANUTENÇÃO...
-
Seite 2: Inhaltsverzeichnis
ÍNDICE PÁG ÍNDICE PÁG Importantes Medidas de Seguridad Importantes medidas de segurança Principales especificaciones tecnicas Principais características técnicas Información Relevante Informação relevante Función principal Função principal Instalación Instalação Descripción de las partes Descrição dos componentes Funcionamiento Funcionamento Limpieza Limpeza INDEX INHOUDSOPGAVE Consignes de Securité... -
Seite 3: Importantes Medidas De Seguridad
GUARDE ESTAS INSTRUCCIONES Este manual contiene información de seguridad relevante para el mantenimiento, uso y manejo de este producto. Cualquier omisión al seguir estas instrucciones puede resultar en un daño serio. Si no entiende el contenido de este manual, comuníqueselo a su supervisor. No ponga en funcionamiento este equipo hasta que no haya leído y entendido el contenido de este manual. -
Seite 4: Principales Especificaciones Tecnicas
PRINCIPALES ESPECIFICACIONES TECNICAS MODELO: 69318 69319 VOLTAJE: 220-240V/50Hz 220-240V/50Hz POTENCIA: 190W 220W CAPACIDAD: 0,5 Lts. (máx.) 1,8 Lts. (máx) TEMPERATURA:40~50ºC 40~50ºC ALT. TORRE: 18 cms (7”) 38 cms (15”) MEDIDAS: 16x16x30 cms 23x23x54,5 cms PESO: 1,15 Kg 2,83 Kgr. INFORMACIÓN RELEVANTE Información sobre la garantía... -
Seite 5: Función Principal
PRECAUCIONES 1.- Coloque la unidad en una base a la altura adecuada, en una zona conveniente para su uso. Se debe evaluar en su ubicación que la unidad o su contenido no se caigan accidentalmente y sea lo suficientemente fuerte como para soportar el peso de la unidad. 2.- No coloque nada encima de la fuente de chocolate;... -
Seite 6: Descripción De Las Partes
DESCRIPCION DE LAS PARTES 1.- Pies niveladores 2.- Mando de control 3.- Conjunto motor-calentador 4.- Bandeja principal Inoxidable 5.- Torre (3 niveles) 6.- Hélice FUNCIONAMIENTO 1.- Sitúe la unidad según lo indicado en el punto anterior de instalación. 2.- Sitúe el mando en la posición "HEATING", comienza el calentamiento de la bandeja. Espere al menos 5 minutos. -
Seite 7: Consignes De Securité Importantes
CONSERVEZ CES INSTRUCTIONS Ce manuel contient une importante information de sécurité concernant la maintenance, l'utilisation et la manipulation de ce produit. Ne pas suivre les instructions contenues dans ce manuel peut provoquer de sérieuses blessures. Si vous ne comprenez pas les contenus de ce manuel, veuillez le soumettre à... -
Seite 8: Specifications Techniques Principales
SPECIFICATIONS TECHNIQUES PRINCIPALES MODELE: 69318 69319 TENSION: 220-240V/50Hz 220-240V/50Hz PUISSANCE: 190W 220W CAPACITÉ: 0,5 Lts. (máx.) 1,8 Lts. (máx) TEMP: 40~50ºC 40~50ºC HAUTEUR DE LA TOUR: 18 cms (7”) 38 cms (15”) MESURES: 16x16x30 cms 23x23x54,5 cms POIDS: 1,15 Kg 2,83 Kgr. -
Seite 9: Fonction Principale
PRÉCAUTIONS D'EMPLOI 1.- Situez l'appareil à la hauteur du plan de travail, dans une zone qui convient à cet effet. L'emplacement devrait être plat pour éviter que l'appareil ou son contenu ne tombent accidentellement, et assez fort pour supporter le poids de l'appareil. 2.- Ne placez rien au-dessus de la fontaine à... -
Seite 10: Descriptions Des Parties
DESCRIPTION DES PARTIES 1.- Pieds niveleurs 2.- Commande de contrôle 3.- Ensemble moteur-réchauffeur 4.- Plateau principal inoxydable 5.- Tour (3 niveaux) 6.- Hélice FONCTIONEMENT 1.- Placez l'appareil tel qu'indiqué dans le point précédent de l'installation. 2.- Positionnez la commande en position "HEATING", le plateau commence à chuffer. Attendez au moins 5 minutes. -
Seite 11: Wichtige Sicherheitsvorkehrungen
BEDIENUNGSANLEITUNG GUT AUFBEWAHREN Diese Anleitung enthält wichtige Sicherheitshinweise zu Wartung, Benutzung und Bedienung des Gerätes. Das Nicht-Beachten der Anweisungen kann zu schweren Verletzungen führen. Falls Sie den Inhalt dieser Anleitung nicht verstehen, wenden Sie sich bitte an Ihren Vorgesetzten. Vor Inbetriebnahme des Gerätes muss die Bedienungsanleitung unbedingt gele- sen und verstanden werden. -
Seite 12: Wichgste Technische Daten
WICHGSTE TECHNISCHE DATEN AUSFÜHRUNG: 69318 69319 SPANNUNG: 220-240V/50Hz 220-240V/50Hz LEISTUNG: 190W 220W KAPAZITÄT: 0,5 Lts. (máx.) 1,8 Lts. (máx) TEMP: 40~50ºC 40~50ºC TURMHÖHE: 18 cms (7”) 38 cms (15”) MABE: 16x16x30 cms 23x23x54,5 cms GEWICHT: 1,15 Kg 2,83 Kgr. WICHTIGE INFORMATION... -
Seite 13: Haupfunktion
WARNHINWEISE 1.- Stellen Sie das Gerät in einer benutzerfreundlichen Höhe auf. Der Platz, an dem das Gerät aufgestellt wird, sollte eben sein, so dass das Gerät oder sein Inhalt nicht aus Versehen herunterfallen kann, und stark genug, um das Gewicht des Gerätes zu tragen. -
Seite 14: Beschreibung Der Maschinenteile
BESCHREIBUNG DER MASCHINENTEILE 1.- Höhenverstellbare Füße 2.- Schalter 3.- Motor-/Heizeinheit 4.- Hauptbecken aus Edelstahl 5.- Turm (3 Etagen) 6.- Spirale FUNKTIONSWEISE 1.- Das Gerät wie im Punkt oben beschrieben aufstellen. 2.- Den Schalter auf "HEATING" stellen, startet das Aufheizen der Platte. Mindestens 5 Minuten warten. -
Seite 15: Important Safety Measures
SAVE THESE INSTRUCTIONS This manual contains important safety information concerning the maintenance, use and operation of this product. Failure to follow the instructions contained in this manual may result in serious injury. If you are unable to understand the contents of this manual, please bring it to the attention of your supervisor. -
Seite 16: Specification
SPECIFICATION MODEL: 69318 69319 VOLTAGE: 220-240V/50Hz 220-240V/50Hz POWER: 190W 220W CAPACITY: 0,5 Lts. (máx.) 1,8 Lts. (máx) TEMP: 40~50ºC 40~50ºC TOWER HEIGHT: 18 cms (7”) 38 cms (15”) SIZE: 16x16x30 cms 23x23x54,5 cms NET WEIGHT: 1,15 Kg 2,83 Kgr. WORTHY INFORMATION... -
Seite 17: Main Function
CAUTIONS 1.- Locate the unit at the proper counter height, in an area that is convenient for use. The location should be level to prevent the unit or its contents from accidentally falling, and strong enough to support the weight of the unit. 2.- Do not place anything on top of the chocolate fountain, as it may damage the unit or cause personal injuries. -
Seite 18: Parts List
PARTS LIST 1.- Levelling feet 2.- Controls 3.- Motor-heater device 4.- Main stainless steel tray 5.- Tower (3 levels) 6.- Propeller OPERATION 1.- Place the unit as indicated in the location before installing. 2.- Place the control to the "HEATING" position and start heating the tray Wait at least 5 minutes. -
Seite 19: Importanti Misure Di Sicurezza
CONSERVARE QUESTE ISTRUZIONI Il presente manuale contiene importanti informazioni di sicurezza per la manutenzione, l'uso e la manipolazione di questo prodotto. Qualsiasi inosservanza di queste istruzioni può dare orig- ine a gravi danni. In caso di mancata comprensione del contenuto del presente manuale, comu- nicarlo al supervisore. -
Seite 20: Principali Specificazioni Tecniche
PRINCIPALI SPECIFICAZIONI TECNICHE MODELLO: 69318 69319 TENSIONE: 220-240V/50Hz 220-240V/50Hz POTENZA: 190W 220W CAPACITÀ: 0,5 Lts. (máx.) 1,8 Lts. (máx) TEMP: 40~50ºC 40~50ºC ALTEZZA TORRE: 18 cms (7”) 38 cms (15”) MISURE: 16x16x30 cms 23x23x54,5 cms PESO: 1,15 Kg 2,83 Kgr. -
Seite 21: Funzione Principale
PRECAUZIONI 1.- Collocare l'unità in una base all'altezza adeguata, in una zona adatta per il relativo uso. E' necessario valutare nell'ubicazione che l'unità o il suo contenuto non cadano accidentalmente e che la forza dell'unità stessa sia tale da sopportare il peso dell'unità. 2.- Non collocare nulla sopra la fonte di cioccolato;... -
Seite 22: Descrizione Delle Parti
DESCRIZIONE DELLE PARTI 1.- Piedi livellatori 2.- Comando di controllo 3.- Unità motore-riscaldatore 4.- Vassoio principale inossidabile 5.- Torre (3 livelli) 6.- Elica FUNZIONAMENTO 1.- Situare l'unità secondo quanto indicato nel punto precedente di installazione. 2.- Impostare il comando sulla posizione "HEATING", inizia il riscaldamento della teglia. Attendere almeno 5 minuti. -
Seite 23: Importantes Medidas De Segurança
GUARDE ESTAS INSTRUÇÕES Este manual contém informação sobre segurança relevante para a manutenção, utilização e manipulação deste aparelho. A não observação destas instruções poderia resultar em lesões pessoais graves. Se não compreender o conteúdo deste manual, comunique-o ao seu supervi- sor. -
Seite 24: Principais Características Técnicas
PRINCIPAIS CARACTERÍSTICAS TÉCNICAS MODELO: 69318 69319 VOLTAGEM: 220-240V/50Hz 220-240V/50Hz POTENCIA: 190W 220W CAPACIDADE: 0,5 Lts. (máx.) 1,8 Lts. (máx) TEMP: 40~50ºC 40~50ºC ALT. DA TORRE: 18 cms (7”) 38 cms (15”) MEDIDAS: 16x16x30 cms 23x23x54,5 cms PESO: 1,15 Kg 2,83 Kgr. -
Seite 25: Função Principal
PRECAUÇÕES 1.- Situe a unidade numa base à altura adequada, numa zona conveniente para a sua utilização, assegurando-se de que a unidade ou o seu conteúdo não se encontram expostos a uma queda acidental e que a superfície de apoio é suficientemente forte para suportar o peso da unidade. -
Seite 26: Descrição Dos Componentes
DESCRIÇÃO DOS COMPONENTES 1.- Patas niveladoras 2.- Comandos 3.- Conjunto motor-aquecedor 4.- Bandeja principal inoxidável 5.- Torre (3 níveis) 6.- Hélice FUNCIONAMENTO 1.- Situe a unidade tal como se refere no ponto anterior de instalação. 2.- Situe o comando na posição "HEATING", começa o aquecimento da bandeja. Aguardar 5 minutos, como mínimo. -
Seite 27: Belangrijke Veiligheidsvoorschriften
BEWAAR DEZE GEBRUIKSAANWIJZING Deze handleiding bevat belangrijke veiligheidsinstructies voor het onderhoud, het gebruik en de bediening van het apparaat. Het niet naleven van deze aanwijzingen kan ernstige schade tot gevolg hebben. Indien men de inhoud van deze gebruiksaanwijzing niet verstaat, gelieve dit te melden aan de opzichter. -
Seite 28: Voornaamste Technische Gegevens
VOORNAAMSTE TECHNISCHE GEGEVENS MODEL: 69318 69319 SPANNING: 220-240V/50Hz 220-240V/50Hz VERMOGEN: 190W 220W HOEDANIGHEITE: 0,5 Lts. (máx.) 1,8 Lts. (máx) TEMP: 40~50ºC 40~50ºC HOOGTE VAN DE TOREN:18 cms (7”) 38 cms (15”) AFMETINGEN: 16x16x30 cms 23x23x54,5 cms GEWICHT: 1,15 Kg 2,83 Kgr. -
Seite 29: Hoofdfunctie
VOORZORGSMAATREGELEN 1.- Plaats de eenheid op een aangepaste hoogte op een basis in een zone die is geschikt om te werken. Men moet tijdens de plaatsing evalueren of het apparaat of de inhoud per ongeluk zouden kunnen vallen en of de basis voldoende sterk is om het gewicht van het toestel te kunnen dragen. -
Seite 30: Beschrijving Van De Onderdelen
BESCHRIJVING VAN DE ONDERDELEN 1.- Nivelleringspoten 2.- Bedieningspaneel 3.- Geheel motor-verwarmer 4.- Hoofdschotel uit roestvrijstaal 5.- Toren (3 niveau's) 6.- Schroef WERKING 1.- Plaats de eenheid zoals in het vorige installatiepunt werd aangegeven. 2.- Plaats de bedieningsknop op de positie "HEATING", maak de schotel warm. Wacht tenminste 5 minuten. - Seite 31 6.- Houd er rekening mee dat het motorgeheel niet in water mag worden ondergedompeld. Reinig het geheel enkel met een vochtige doek en droog na de reiniging alles goed af. 7.- Indien men het apparaat gedurende een lange tijd niet gaat gebruiken, dan moet men het op een droge, goed geventileerde en vochtvrije plaats bewaren.
- Seite 32 DÉMONTEZ RIEN, consultez votre vendeur. L'INTERVENTION TECHNIQUE PAR LE CLIENT OU PAR DU PERSONNEL NON AUTORISÉ RENDRA IMMÉDIATEMENT NON VALISE LA GARANTIE. * LACOR MENAJE PROFESIONAL, S.L. ne se rend pas responsable des pannes produites par une installA tion ou une utilisation incorrecte de l'appareil.
- Seite 33 NON smontare NULLA, e consultare il venditore. L'INTERVENTO TECNICO DA PARTE DEL CLIENTE O DA PARTE DI PERSONALE NON AUTORIZZATO COMPORTA LA CESSAZIONE IMMEDIATA DELLA VALIDITA' DELLA GARANZIA. * LACOR MENAJE PROFESIONAL, S.L. non si assume alcuna responsabilità per avarie derivanti da un'installazione inadeguata o da uno scorretto utilizzo dell'apparecchiatura.
- Seite 34 LACOR MENAJE PROFESIONAL S.L Bº San Juan, s/n - Apdo. 18 Telf.: 943 769030 - Fax: 943 765387 Telf. Export: +34 943 769174 - Fax Export: +34 943 769222 comercial@lacor.es - www.lacor.es 20570 BERGARA (Gipuzkoa) - SPAIN GRUPO MARCOS LARRAÑAGA Y CIA...
