Quax TOY BOX Handbuch Seite 5

TOY BOX
54 08 11xx
4.1 Plaats de demper voor de voorziene gaten van de linker zijkant en schroef deze vast met de hout-
schroeven F.
4.2 Plaats de montageplaat voor de scharnier op de bevestigingspin van de demper en duw ze naar
beneden tot ze vastklikt
4.3 Duw de scharnier op haar plaats in de montageplaat
4.4 Klik nu de scharnierarm vast in het bevestigingsprofi el bestemd voor de top
4.5 Plaats de afdekkap in de regelknop van de scharnier
Speelgoedkoffer
Spielwaren-Box

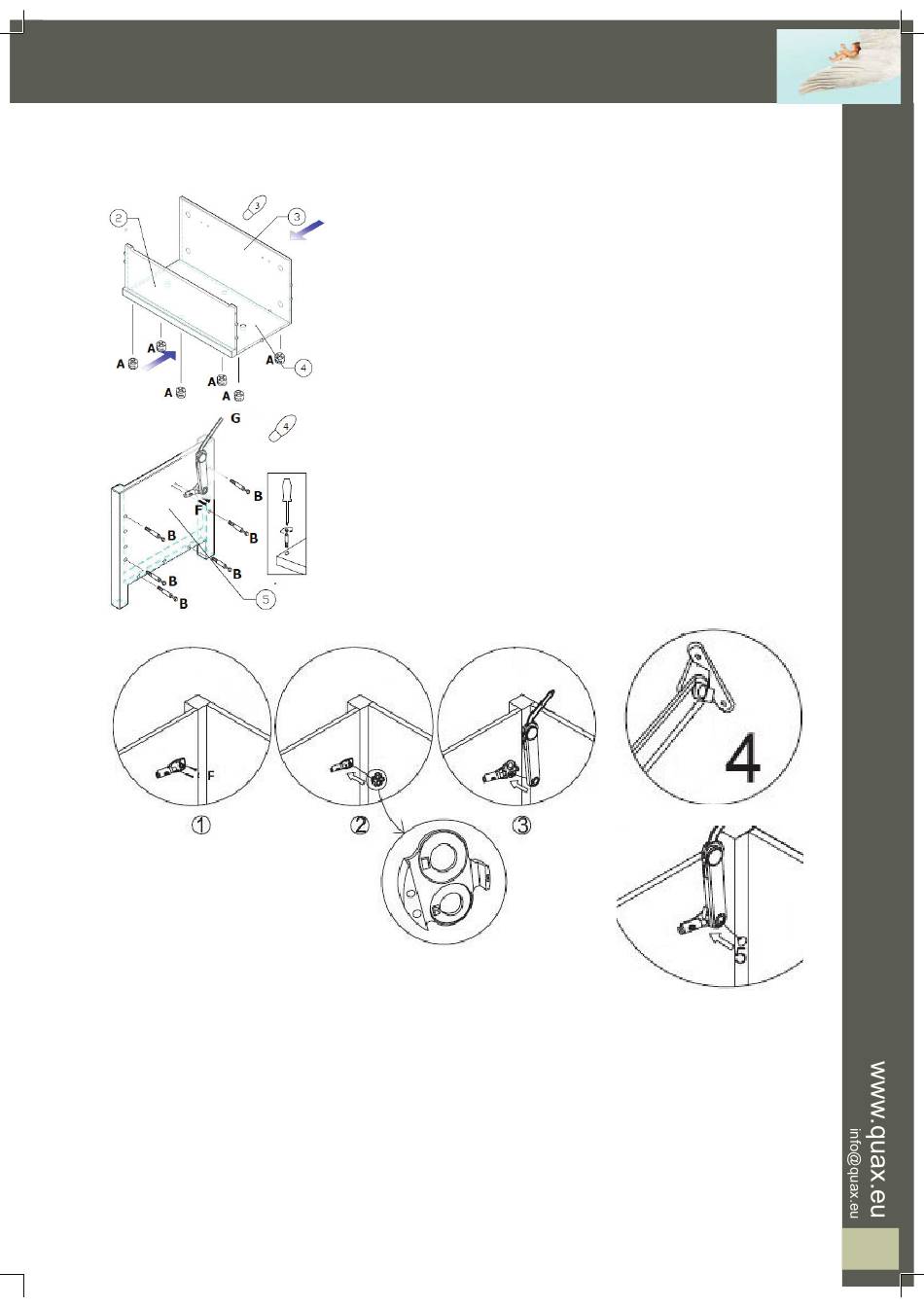

Stap 3 : Gebruik de voorgemonteerde onderdelen van vorige stappen,
de bodem D, zes excentrieken A en de zeskantsleutel E
Plaats de excentrieken in de voorziene gaten aan de onderkant van
de bodem. Duw de rug en voorzijde met hun verbindingsbout in de
voorziene gaten van de bodem en draai beide middelste excentrieken
vast met de zeskantsleutel.
Stap 4 : Gebruik de zijden 5L en 5R, twaalf verbindingsbouten B, de
klepscharnier en haar onderdelen G en twee houtschroeven F
Draai de verbindingsbouten vast in de voorziene gaten van de zijden.
Schroef de klepscharnier vast op zijn plaats op de linkse zijde 5L vol-
gens onderstaande richtlijnen
Coffre à jouets
Toy box
Quax
First dreams
® First steps
5
