Für die Montage der 6048-3D-Propeller und der 5048-Propeller mit
drei Rotorblättern an den Motoren wird ein DJI Snail Propellerad-
apter benötigt.
Für die Verwendung mit dem Snail Rennantriebssystem werden
5048S-Schnellverschlusspropeller mit drei Rotorblättern empfohlen.
Durch die Y-förmigen und aerodynamisch gestalteten Rotorblätter
verleihen sie dem Multirotor-Fluggerät die ausreichende Stabilität und
Steifigkeit.
Anschließen der ESCs
Benötigte Werkzeuge: Stromkreisverteiler, Lötkolben und Lötzinn

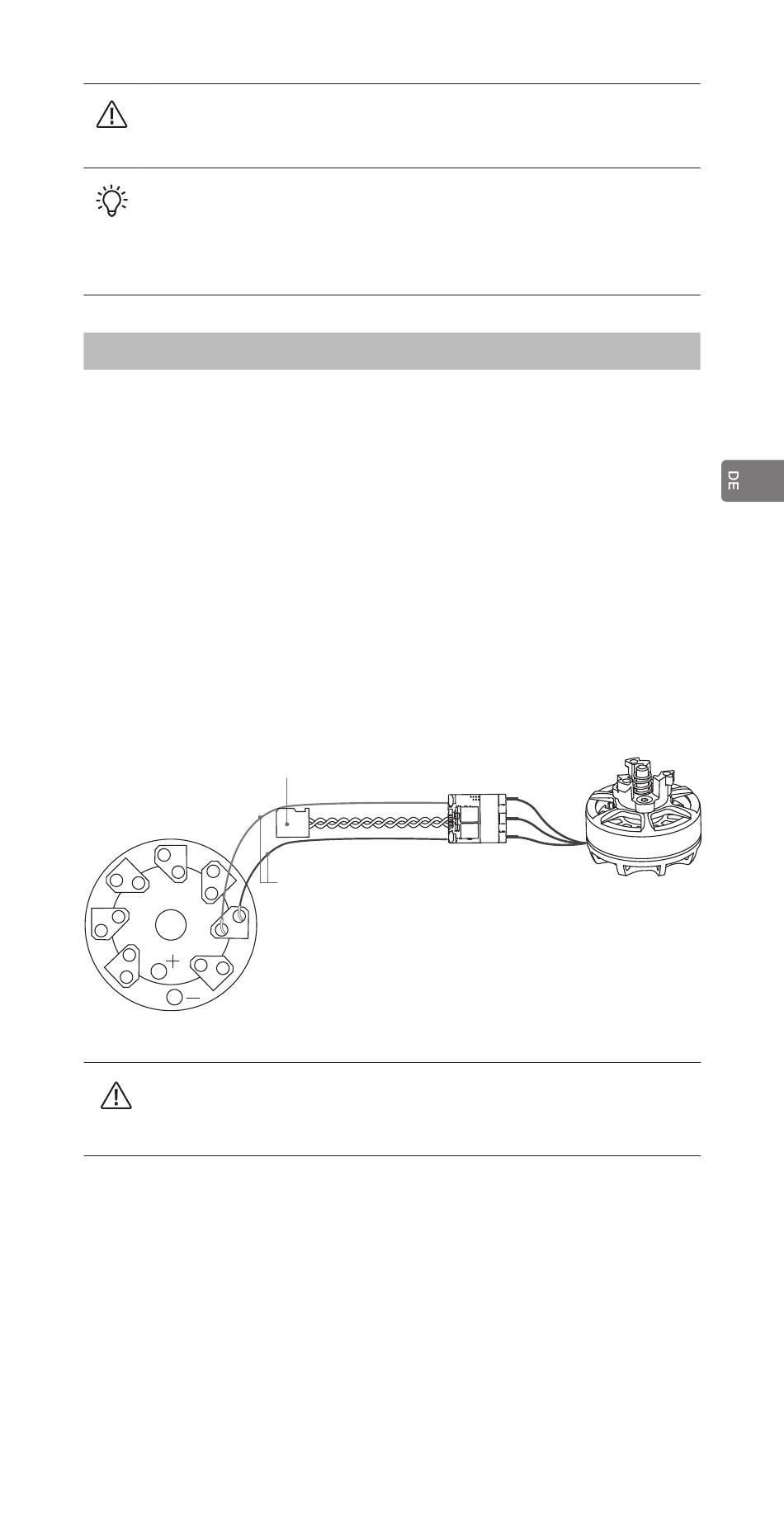

1. Löten Sie das schwarze GND-Kabel und das weiße VCC-Kabel der
ESC wie gezeigt an den Platten am Stromkreisverteiler an.
2. Schließen Sie das Signalkabel an Ihren Flugcontroller an. Über die
weiße Ader des Signalkabels wird das Steuerungssignal übertragen,
die schwarze Ader dient zur Erdung (GND).
3. Schließen Sie den Motor an die ESC an. Testen Sie die Motoren,
und stellen Sie sicher, dass die Drehrichtung aller Motoren korrekt
ist. Sie können die Drehrichtung durch Tauschen der beiden Kabel
umkehren. Weitere Informationen zum Umkehren der Drehrichtung
des Motors finden Sie weiter unten unter „ESC-Konfiguration".
4. Außerdem wird ein PWM-Signalkabel verwendet, um den PC zur
Aktualisierung der Firmware anzuschließen.
PWM-Signalkabel (zum Flugcontroller)
Stellen Sie sicher, dass keine Schaltkreisunterbrechungen
oder Kurzschlüsse vorhanden sind, wenn Sie die ESC-Kabel
löten.
VCC-Kabel (weiß), GND-Kabel (schwarz)
Löten Sie die Kabel gemäß den Spezifikationen Ihres Stromkreisverteilers
auf den Platten an. Beim Stromkreisverteiler in der Abbildung werden die
äußeren Platten für die schwarzen GND-Kabel und die inneren Platten für
die weißen VCC-Kabel verwendet. Schneiden Sie die Kabel zurecht. Die
Kabel sollten so weit gekürzt werden, dass sie sich nahe der Lötpunkte
nicht kräuseln. Siehe dazu die Abbildung.
©
