모터 장착

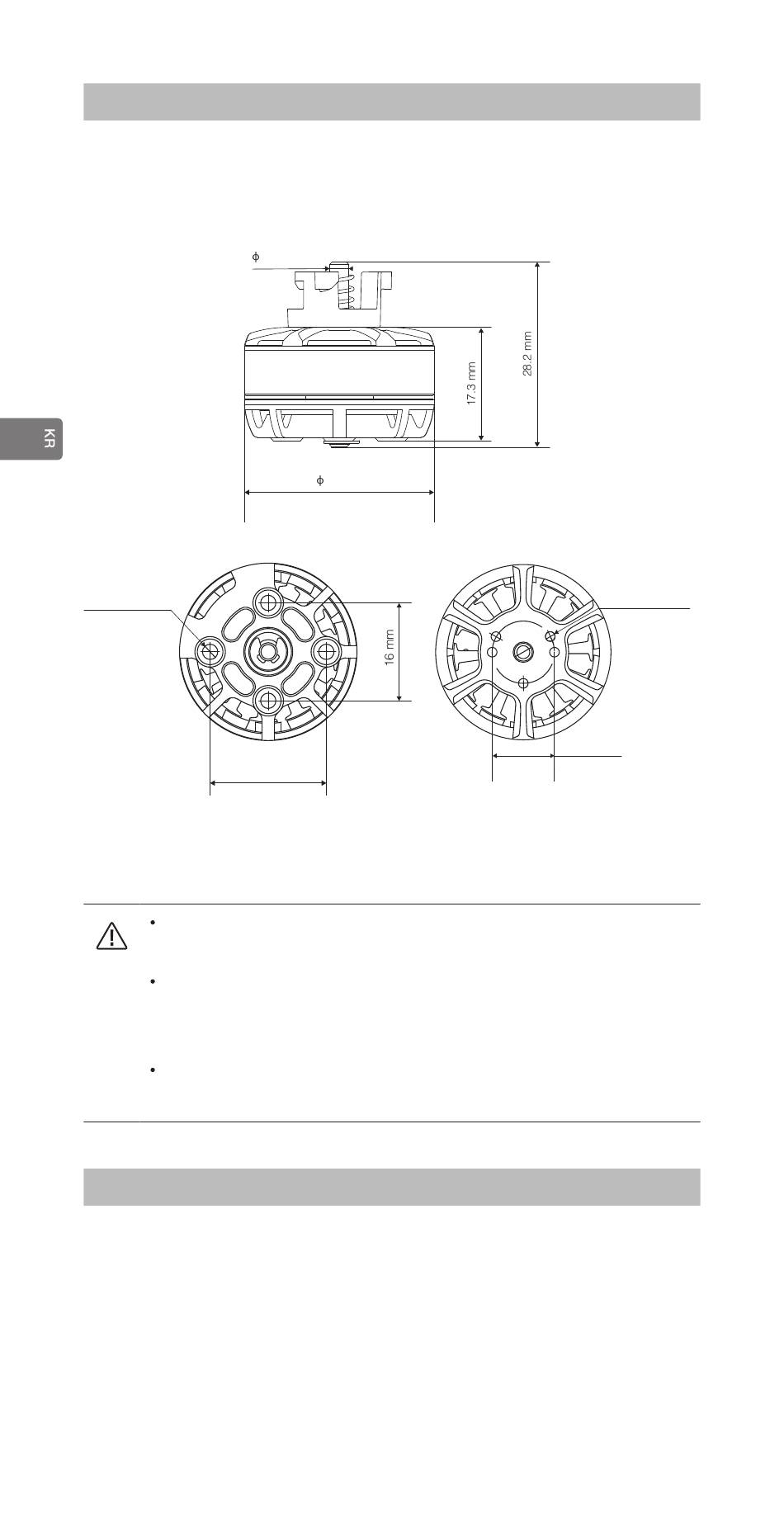

모터 치수 및 나사산 크기는 아래 그림에 표시되어 있습니다. 모터를 장
착하기 전에 프레임 암과 호환되는지 확인하십시오.
4 × M3
나사산 깊이
3 mm
모터 바닥에 있는 조립 구멍
Snail 레이싱 추진 시스템에서 전달하는 큰 추력을 견딜 수 있는 적
절한 프로펠러 어댑터와 기체를 사용하십시오.
조립 구멍의 깊이와 모터 장착 플레이트 두께에 따라 적절한 나사
길이 및 나사 크기를 선택하십시오. 너무 길거나 큰 나사를 사용하
면 모터가 고정되지 않을 수 있습니다.
모터를 장착하거나 제거할 때는 모터에 이물질이 들어가지 않도록
주의하십시오.
프로펠러 조립
퀵 릴리즈 프로펠러
이 예에서는 5048S 프로펠러를 사용합니다. 지침은 5024S, 6030S 및
7027S 설치에도 적용됩니다.
1. CW로 표시된 프로펠러는 시계 방향으로 회전하는 모터와 연결하고
표시되지 않은 프로펠러(프로펠러 하단에 흰색 링이 있음)는 시계 반
대 방향으로 회전하는 모터(흰색 점이 있음)와 페어링합니다.
©
50
2017 DJI All Rights Reserved.
2.95 mm
29 mm
19 mm
10.3 mm
퀵 릴리즈 프로펠러 어댑터, 스프링 및 나
사가 없는 모터 상단에 있는 조립 구멍
3 × M2
나사산 깊이
3 mm
