Waren reparieren oder ersetzen zu lassen, wenn sie von unangemessener Qualität sind und der Fehler nicht als größerer Fehler zählt. Videoanleitung Bitte scannen Sie für eine Schritt-für-Schritt-Demonstration von Gerät und Bryton Active App den nachstehenden QR-Code zur Prüfung der Bryton-Videoanleitungen. https://www.youtube.com/playlist?list=PLQuQd-qebKIJhMATlefVMdecblWZtGmXf...

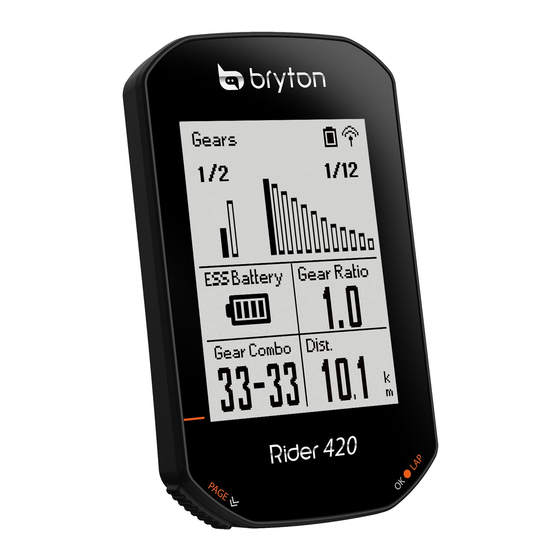

Dieser Abschnitt erklärt Ihnen die Grundeinstellungen, die vor dem Einsatz Ihres Rider 420 erforderlich sind. Der Rider 420 ist mit einem Barometer ausgestattet, der die Höhe in Echtzeit anzeigt. HINWEIS: Beachten Sie zum Anpassen der Höheneinstellungen am Rider 420 Seite 33.
Zubehör Der Rider 420 wird mit folgendem Zubehör geliefert: • USB-Kabel • Aero Mount Sonderzubehör die kabellos über Bluetooth 4.0 und ANT+ mit Rider 420 verbinden können: • Herzfrequenzsensor • Geschwindigkeitssensor • Kadenzsensor • Dualsensor Geschwindigkeits- und Trittfrequenzmessung • Rennhalterung •...
Schritt 1: Ihren Rider 420 aufladen Schließen Sie den Rider 420 zum Aufladen des Akkus mindestens 4 Stunden an einen PC an. Trennen Sie das Gerät, sobald es vollständig geladen ist. • Möglicherweise erscheint ein weißer Bildschirm, wenn die Akkukapazität sehr gering ist. Lassen Sie das Gerät einige Minuten angeschlossen.
Schritt 4: Satellitensignale beziehen Sobald der Rider 420 eingeschaltet ist, sucht er automatisch nach Satellitensignalen. Das Beziehen der Signale kann 30 bis 60 Sekunden dauern. Bitte achten Sie darauf, bei der ersten Benutzung ein Satellitensignal zu beziehen. Das Symbol des GPS-Signals ( / ) erscheint, sobald ein GPS-Fixpunkt gefunden wurde.
Rufen Sie https://active.brytonsport.com auf. b. Erstellen Sie sich bitte ein bryton Konto oder melden sich mit einem bereits bestehenden 2. PC-Verbindung Schalten Sie Ihren Rider 420 ein, verbinden Sie ihn per USB-Kabel mit Ihrem Computer. 3. Ihre Aufzeichnungen teilen a.
Hinweis: Jedes Gerät hat seine eigene einzigartige UUID. Sie finden diese an der Rückseite des Gerätes. HINWEIS: Bryton Active App synchronisiert sich mit Brytonactive.com. Wenn Sie bereits ein Kon- to bei brytonactive.com, verwenden Sie bitte dasselbe Konto zur Anmeldung an Bryton Active App und umgekehrt.
Bitte beachten Sie Seite 9-Seite 11 : Daten mit/von Bryton Active App synchronisieren. Bryton Test herunterladen Bryton Test wurde vorab auf Rider 420 installiert. Falls Sie es nicht auf Ihrem Gerät haben, laden Sie es bitte vom Bryton Update Tool herunter.
2. Rufen Sie mit das Training-Menü auf. Workouts Strukturierte Training, die Sie in der Bryton Active App oder TrainingPeaks geplant haben, können mit Rider 420 synchronisiert werden. Einen Trainingsplan in Bryton Active App erstellen Durch Eingabe Ihrer Zeit- oder Entfernungsziele können Sie einfache oder Intervalltrainings einrichten.
Trainingseinheit fortzufahren. Bryton Test Bryton Test wurde bereits im Voraus auf dem Rider 420 installiert. Sollte diese App nicht auf Ihrem Gerät vorhanden sein, laden Sie sie bitte über das Bryton-Aktuali- sierungstool herunter. Bryton Test enthält zwei Testprogramme, mit deren Hilfe Sie Ihren MHR-, LTHR-, FTP- und MAPWert messen können.
Sie können Trainingsaufzeichnungen an Ihrem Geräte direkt nach Ihrer Fahrt einsehen und unerwünschte Aufzeichnungen löschen, um mehr Speicherplatz freizugeben. Übungs-/Trainingsaufzeichnung anzeigen Rider 420 bietet eine grafische Streckenübersicht, detaillierte Trainingsdaten, Rundendaten und grafische Analysen, damit Sie ein besseres Verständnis von Ihrer Trainingsleistung erhalten. So betrachten Sie Ihren Verlauf: Verlauf 1.
Verlaufsfluss Fahrt = Fahrtzeit 09/19 21:44 Lap 01 00:49 75.6 75.6 0.25 00:02:25 ride 3.69 81.4 kcal U/min kcal laps U/min mehr 1/20 Der Pfeil erscheint nur, wenn mehr als eine Der Pfeil erscheint nur, Aufzeichnungsnummer/ Zwischenzeit vorhanden wenn sich eine Zwischenzeit Aufzeichnungen gesamt ist.
Routenführung Rider 420 bietet 5 Methoden zur Erstellung von Strecken: 1. Ausflüge via Bryton-App planen. 2. Strecken (.GPX) von Drittanbieterplattformen importieren. 3. Strecken von Strava, Komoot und RideWithGPS automatisch synchronisieren. Mit Turn-by-Turn-Navigation bietet das Gerät vor jedem Abbiegen Informationen zu Entfernung und Richtung.
2. Planung Ihrer Strecke starten. 3. Klicken Sie auf Speichern und geben Sie den Streckennamen ein. 4. Rufen Sie Kurs in Bryton Active App auf. 5. Aktivieren Sie STRAVA/Komoot/RideWithGPS zur Einrichtung einer Verbindung. 6. Rufen Sie Meine Strecke auf und wählen Sie die Strecke.
Route anzeigen/löschen Sie können Ihre Route anzeigen und löschen. Route anzeigen: Routen 1. Wählen Sie im Hauptmenü Routen > Verlauf Verlauf drücken Sie 2. Wählen Sie mit die Route und drücken Sie zur Anzeige der Route Löschen Alle löschen Ihre Routen löschen: Löschen 1.
1. Wählen Sie im Hauptmenü mit 2. Mit rufen Sie das Einstellungen-Menü auf. Datenseite Sie können die Anzeigeeinstellungen für Messgerät und Runde festlegen oder die Datenseite per Bryton App anpassen. Wie Sie dies tun, erfahren Sie auf Seite 37. Datenfelder-Anzeige Datenseite Fahrzeit Zeit Zeit Sonn.unt.
HINWEIS: Die Anzahl der angezeigten Datenfelder ist von der „Datenfelder“-Auswahl abhängig. Geschw. Geschw. Fahrzeit Fahrzeit Entf. 2-Gitteranzeige 3-Gitteranzeige HINWEIS: Wenn Datenseite auf „automatisch“ eingestellt ist, passt Rider 420 bei Erkennung gekoppelter Sensoren automatisch seine Datenfeldanzeige an. Geschw. Geschw. Kadenz Fahrzeit Entf. Fahrzeit Entf.
Smart Lap Mit der Funktion Smart Lap können Sie über Ihr Gerät automatisch eine Runde an einem bestimmten Ort oder nach einer bestimmten Entfernung markieren. Runde nach Ort 1. Rufen Sie im Einstellungen-Menü mit die Option Nach Ort Trainings auf. Drücken Sie und wählen Sie dann mit die Option Smart Lap.
Alarm einstellen Mit Hilfe der Alarmfunktion werden Sie in folgenden Fällen durch Ihr Gerät benachrichtigt: • Ihre Herzfrequenz steigt über oder sinkt unter eine bestimmte Anzahl Schläge pro Minute (Schläge/min). • Ihre Geschwindigkeit während der Fahrt steigt über oder sinkt unter einen benutzerdefinierten Wert.
Datenaufzeichnung Mit der Datenaufzeichnung-Funktion können Sie zur Steigerung der Datenexaktheit Ihren Hodometer einstellen und den 1-s-Modus aktivieren. ODO einstellen 1. Im Einstellungen-Menü wählen Sie die Option Datenaufzeich. Training auf. O d o - E i n s t e l l . Drücken Sie und wählen Sie dann mit Option Datenaufzeich.
GPS-System Rider 420 hat bietet uneingeschränkte GNSS- (Global Navigation Satellite System) Unterstützung, einschließlich GPS, GLONASS (Russland), Beidou (China), QZSS (Japan) und Galileo (EU). Sie können zur Verbesserung der Genauigkeit oder zur Abstimmung an Ihre Anforderungen den für Ihren Standort geeigneten GPS-Modus wählen.
Systemeinstellungen ändern Sie können die Systemeinstellungen des Gerätes anpassen, wie z. B. Hintergrundbeleuchtung, Tastentöne, Systemtöne, Zeit/Einheit und Anzeigesprache. Beleutung 1. Drücken Sie im Einstellungen-Menü , wählen Sie Beleutung die Option Allgemein. dann mit die Option System auf. 2. Rufen Sie mit die Option Beleutung auf.
Seite 25
Systemtöne 1. Drücken Sie im Einstellungen-Menü , wählen Sie Systemtöne die Option Allgemein. dann mit die Option System auf. 2. Rufen Sie mit die Option Systemtöne und 3. Wählen Sie mit drücken Sie zum Bestätigen 4. Wählen Sie mit die gewünschte Einstellung, drücken Sie zum Bestätigen 5.
Seite 26
Kontrast Sie können den Kontrast an Ihrem Gerät anpassen. 1. Drücken Sie im Einstellungen-Menü , wählen Sie Kontrast die Option Allgemein. dann mit die Option System auf. 2. Rufen Sie mit die Option Kontrast und 3. Wählen Sie mit drücken Sie zum Bestätigen 4.
Bluetooth Stellen Sie vor Kopplung von Rider 420 mit Ihrem Bluetooth-fähigen Mobiltelefon sicher, dass die Bluetooth-Funktion von Mobiltelefon und Rider 420 eingeschaltet ist. Bluetooth aktivieren 1. Drücken Sie im Einstellungen-Menü , wählen Sie Aktivieren die Option Allgemein. dann mit die Option Bluetooth und 2.
Auto.Seitenwechsel konfigurieren Wenn die Funktion aktiviert ist, wechseln die Daten automatisch die Seiten zur voreingestellten Zeit. Auto Scroll 1. Drücken Sie im Einstellungen-Menü , wählen Sie die Option Allgemein. dann mit Auto Scroll 2. Wählen Sie mit die Option auto.Seitenwechsel und drücken Sie zum Bestätigen Intervall 3.
Starterinnerung Wenn Rider 420 die Bewegung Ihres Fahrrads erkennt, erscheint eine Erinnerung, in der Sie gefragt werden, ob Sie die Fahrt aufzeichnen möchten. Sie können die Frequenz der Starterinnerung festlegen. 1. Drücken Sie im Einstellungen-Menü , wählen Sie Starterinnerung die Option Allgemein.
Daten zurücksetzen Sie können Ihren Rider 420 auf die Werkseinstellung zurücksetzen. 1. Drücken Sie im Einstellungen-Menü , wählen Sie Allgemein die Option Allgemein. dann mit Werksrücksetzung die Option Daten Rest und 2. Wählen Sie mit durchführen? drücken Sie zum Bestätigen Once die Option Ja und drücken Sie...
ANT+-/BLE-Sensoren Rider 420 ist mit ANT+- und BLE-Sensoren kompatibel. Sie können die entsprechenden Sensoreinstellungen, wie erneute Sensorsuche zur Kopplung mit Ihrem Gerät oder De-/ Aktivierung der Funktion, anpassen. Einstellungen Herzfrequenz Sensoren Herzfrequenz Training UUID GPS System > > > Allgemein Sensoren Höhe...
Wie Sie Ihr Fahrrad aktivieren, erfahren Sie auf Seite 35. Di2-Fernbedienung Rider 420 ist mit dem elektronischen Schaltsystem Shimano Di2 D-fly integriert. Nach einer einfachen Einrichtung können Sie den Komfort der Fernsteuerung von Rider 420 durch Betätigung der Di2-Schalthebel genießen. Bitte stellen Sie vor der Einrichtung sicher, dass Rider 420 mit einem kompatiblen Di2 D-fly gekoppelt ist.
Höhe Sie können Sie Höhe des aktuellen Standortes und vier weiterer Orte einstellen. Aktuelle Höhe 1. Drücken Sie im Einstellungen-Menü , wählen Sie Höhe die Option Höhe. dann mit die Option Höhe auf. 2. Rufen Sie mit 3. Passen Sie mit den Wert der aktuellen Höhe an und drücken Sie zum Bestätigen 4.
Benutzerprofil bearbeiten Sie können Ihre persönlichen Angaben ändern. 1. Drücken Sie im Einstellungen-Menü , wählen Sie Benutzer die Option Profil. dann mit Geschlecht die Option Benutzer auf. Die 2. Rufen Sie mit Männlich Meldung „Richtiges Profil eingeben, da dies die Geburtstag Analyse beeinflussen könnte“...
Fahrradprofil bearbeiten Sie können Ihr(e) Fahrradprofil(e) anpassen und anzeigen. Rad 1 1. Drücken Sie im Einstellungen-Menü , wählen Sie die Option Profil. dann mit Geschw. von die Option Fahrrad und drücken 2. Wählen Sie mit Sie dann zum Aufrufen 3. Wählen Sie mit die Einstellung, die Sie Gewicht bearbeiten möchten;...
Hodometer anpassen 1. Drücken Sie im Einstellungen-Menü , wählen Sie Rad 1+2 die Option Profil. dann mit 2. Wählen Sie mit die Option Fahrradprofil und drücken Sie dann zum Aufrufen 1033km die Option Übersicht, drücken 3. Wählen Sie mit Fahrzeit Sie zum Aufrufen des Untermenüs die Option Fahrrad 1+2 und 4.
Rufen Sie an Ihrem Telefon Einstellungen > Bluetooth auf und aktivieren Sie Bluetooth. c. Rufen Sie die Bryton App auf und tippen Sie auf Einstellungen > Gerätemanager > +. d. Treffen Sie Ihre Auswahl und fügen Sie Ihr Gerät durch Drücken von „+“ hinzu.
Kalibrierung. Sie können die Höhe auch manuell ändern. 1. Rider 420 mit Bryton Active App koppeln a. Rufen Sie zum Einschalten von Bluetooth am Rider 420 Einstellungen > Allgemein > Bluetooth auf. b. Rufen Sie an Ihrem Telefon Einstellungen > Bluetooth auf und aktivieren Sie Bluetooth.
Rider 420 können Sie Telefonanruf-, Text- und E-Mail-Benachrichtigungen an Ihrem Rider 420 empfangen. 1. iOS-Telefonkopplung a. Rufen Sie zum Einschalten von Bluetooth am Rider 420 Einstellungen > Allgemein > Bluetooth auf. b. Rufen Sie an Ihrem Telefon Einstellungen > Bluetooth auf und aktivieren Sie Bluetooth.
Anhang Technische Daten Rider 420 Artikel Beschreibung Display Transflektives 2,3-Zoll-Punktmatrix-LCD (TN positiv) Abmessungen 49,9 x 83,9 x 16,9 mm Gewicht Betriebstemperatur -10 – 60°C Temperatur beim 0 – 40 °C Akkuladen Akku Lithium-Polymer-Akku Akku 35 Stunden unter freiem Himmel Mit zertifizierter ANT+γM-Drahtloskonnektivität. Kompatible Produkte finden Sie unter www.thisisant.com/directory.
Intelligenter Kadenzsensor Artikel Beschreibung Abmessungen 36,9 x 31,6 x 8,1 mm Gewicht Wasserfestigkeit Versehentliche Aussetzung von Wasser zu einer Tiefe von 1 Meter für eine Dauer von bis zu 30 Minuten. Übertragungsbereich Batterielaufzeit Bis zu 1 Jahr Betriebstemperatur -10 – 60 °C Übertragungsfrequenz/ 2,4 GHz/Bluetooth 4.0 und drahtloses Dynastream ANT+ Sport- Protokoll...
Seite 42
So tauschen Sie die Batterie aus: 1. Die Batterie befindet sich unter dem runden Batteriefachdeckel an der Rückseite der Sensoren. 2. Lösen Sie den Deckel, indem Sie diesen mit Ihrem Finger drücken und gegen den Uhrzeigersinn drehen, bis die Anzeige an der Abdeckung auf das Freigabesymbol ( ) zeigt. 3.
Geschwindigkeit/Kadenz/Dual-Sensor installieren (optional) Geschwindigkeitssensor Kadenzsensor HINWEIS: • Sobald die Sensoren aktiviert sind, blinkt die LED zweimal. Die LED blinkt weiter, wenn Sie weiterhin zur Kopplung in die Pedale treten. Nach etwa 15 Blinksignalen stoppt das Blinken. Bei 10-minütiger Nichtbenutzung ruft der Sensor zum Energiesparen den Ruhezustand auf. Schließen Sie die Kopplung ab, während der Sensor aktiv ist.
• Der Gurt sollte direkt auf der Haut getragen werden. • Bringen Sie den Sensor mittig am Körper an (leicht unterhalb der Brust). Das Bryton-Logo am Sensor sollte nach oben zeigen. Ziehen Sie den elastischen Gurt fest, damit er sich während des Trainings nicht löst.
Reifengröße und Reifenumfang Die Reifengröße ist auf beiden Seiten des Reifens angegeben. Reifengröße L (mm) Reifengröße L (mm) 12 x 1,75 26 x 3,00 2170 12 x 1,95 26 x 1 1/8 1970 14 x 1,50 1020 26 x 1 3/8 2068 14 x 1,75 1055...
So pflegen Sie Ihren Rider 420 Je besser Sie Ihr Gerät behandeln, desto unwahrscheinlicher sind Beschädigungen und Fehlfunktionen. • Lassen Sie Ihr Gerät nicht fallen, setzen Sie es keinen starken Stößen aus. • Setzen Sie Ihr Gerät keinen extremen Temperaturen und keiner übermäßigen Feuchtigkeit aus.
Datenfelder Kategorie Datenfelder Beschreibung der Datenfelder Kalorien Gesamtanzahl verbrauchter Kalorien. Energie Leistung Kilojoules Die gesammelte Leistungsausgabe in Kilojoule für die aktuelle Aktivität. Die Höhe Ihres aktuellen Standortes über oder unter dem Höhe Meeresspiegel. Die maximale Höhe Ihres aktuellen Standortes über oder unter Max.
Seite 49
Kategorie Datenfelder Beschreibung der Datenfelder Die Anzahl Herzschläge pro Minute. Die Kopplung mit Ihrem Herzfrequenz Gerät erfordert einen kompatiblen HF-Sensor. Ø HF Die durchschnittliche Herzfrequenz bei der aktuellen Aktivität. Max. HF Die maximale Herzfrequenz bei der aktuellen Aktivität. Die aktuelle Herzfrequenz geteilt durch die maximale Herzfrequenz.
Seite 50
Kategorie Datenfelder Beschreibung der Datenfelder Der aktuelle Bereich Ihrer maximalen prozentualen MAP-Zone aeroben Leistung (Zone 1 bis Zone 7). Die aktuelle Leistung durch Ihre maximale aerobe MAP% Leistung geteilt. Die aktuelle Leistung durch Ihre funktionale FTP% Schwellenleistung geteilt. NP Runde Normierte Leistung der aktuellen Runde.
Seite 51
20 cm separation distance to the user. Hereby, Bryton Inc. declares that the radio equipment type Bryton product is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: http://www.brytonsport.com/download/Docs/CeDocs_Rider420.pdf...
