Inhaltszusammenfassung für Bryton rider 21

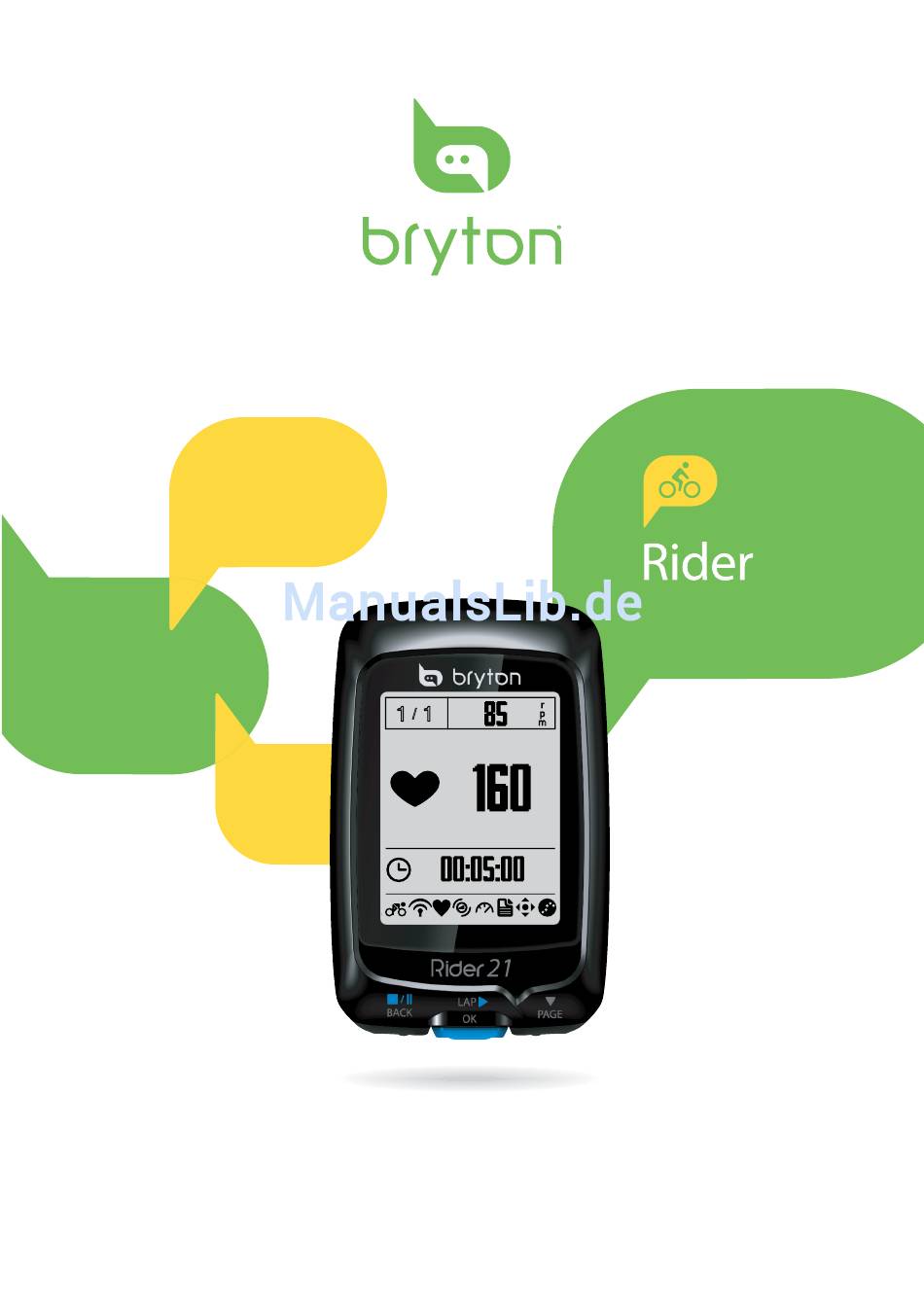

- Seite 1 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Sensor installieren (optional) .. 26 Bisheriges Training ..... 9 Herzfrequenzmonitor installieren Training beenden ...... 10 (separat erhältlich) ....27 Übungs-/Trainingsaufzeichnung Reifengröße und anzeigen ........10 Reifenumfang ......28 Verlaufsfluss ......11 So pflegen Sie Ihren Rider 21 ... 29 Inhalt... -
Seite 4: Produktregistrierung
ändern. Bitte lesen Sie die mitgelieferten Garantie- und Sicherheitsinformationen gut durch. Produktregistrierung Helfen Sie uns dabei, Sie noch besser unterstützen zu können: Registrieren Sie Ihr Gerät mit Bryton Bridge. Weitere Informationen finden Sie hier: http://support.brytonsport.com Bryton-Software Unter http://brytonsport.com können Sie kostenlos Software zum Hochladen Ihres persönlichen Profils oder Ihrer Strecken herunterladen und Ihre Daten im Internet... -
Seite 5: Erste Schritte
Erste Schritte Dieser Abschnitt erklärt Ihnen die Grundeinstellungen, die vor dem Einsatz Ihres Rider 21 erforderlich sind. Der Rider 21 ist mit einem Barometer ausgestattet, der die Höhe in Echtzeit anzeigt. HINWEIS: Beachten Sie zum Anpassen der Höheneinstellungen am Rider 21 Seite 13. -
Seite 6: Zubehör
Zubehör Der Rider 21 wird mit folgendem Zubehör geliefert: • 4-poliges USB-Kabel • Fahrradhalterung Sonderzubehör: • Herzfrequenzgurt • Geschwindigkeitssensor • Kadenzsensor • Geschwindigkeit/Kadenz-Dualsensor Status-Symbole Symbol Beschreibung Symbol Beschreibung Eingesetztes Fahrrad Herzfrequenzsensor aktiv Fahrrad 1 Kadenzsensor aktiv Fahrrad 2 Geschwindigkeitssensor aktiv... -
Seite 7: Schritt 1: Ihren Rider 21 Aufladen
Schritt 1: Ihren Rider 21 aufladen Schließen Sie den Rider 21 zum Aufladen des Akkus mindestens 3 Stunden an einen PC an. Trennen Sie das Gerät, sobald es vollständig geladen ist. reset Schritt 2: Rider 21 einschalten Halten Sie die -Taste zum Einschalten des Gerätes gedrückt. -
Seite 8: Schritt 5: Mit Dem Rider 21 Fahrrad Fahren
Sie Ihre persönlichen Daten sorgfältig an. 3. PC-Verbindung Schalten Sie Ihren Rider 21 ein, verbinden Sie ihn per USB-Kabel mit Ihrem Computer. 4. Teilen Sie Ihre Erfahrungen mit anderen Radfahrern Wenn Sie Ihre Erfahrungen und Trainingsergebnisse mit anderen Radfreunden rund um die Welt teilen möchten, besuchen Sie:... -
Seite 9: Training
Radfahren zählt zu den besten Trainingsmöglichkeiten für unseren Körper. Es unterstützt das Verbrennen von Kalorien, hilft beim Abnehmen und verbessert die Fitness allgemein. Mit der Training-Funktion des Rider 21 können Sie einfache Trainings einrichten und den Rider 21 zur Verfolgung Ihres Trainingsfortschrittes verwenden. -
Seite 10: Bisheriges Training
Bildschirmtastatur verwenden Name Name OK/EXIT OK/EXIT 1. Wählen Sie mit das gewünschte Zeichen. DEL löschen Sie die Daten. • 2. Drücken Sie zum Bestätigen der Auswahl 3. Wählen Sie anschließend mit die Option END, drücken Sie zum Bestätigen HINWEIS:Falls der Benutzer keinen Trainingsnamen eingibt, erstellt das System den Dateinamen automatisch basierend auf dem aktuellen Datum und der Uhrzeit. -
Seite 11: Training Beenden
HINWEIS: Falls das ausgewählte Training mehrere Intervalleinstellungen beinhaltet, erscheinen Trainingsdetails auf dem Bildschirm. Wählen Sie Start, drücken Sie zum Fortfahren mit dem Training auf Training beenden Sie können das aktuelle Training enden lassen, nachdem Sie Ihr Ziel erreicht haben; oder Sie beenden das aktuelle Training direkt. -
Seite 12: Verlaufsfluss
So löschen Sie Ihren Verlauf: Löschen 1. Wählen Sie am Hauptbildschirm mit die Option Verlauf > Ansicht und drücken Sie Wirklich löschen? 2. Wählen Sie mit die Option Löschen, drücken Sie zum Aufrufen der Verlaufsliste 3. Wählen Sie mit einen Trainingsverlauf aus der Liste, drücken Sie zum Löschen des ausgewählten Verlaufs 4. -
Seite 13: Einstellungen
Einstellungen Mit der Einstellung.-Funktion können Sie Höheneinstellungen, Anzeigeeinstellungen, Sensoreinstellungen, Systemeinstellungen, Fahrrad- und Benutzerprofile sowie GPS- Einrichtung anpassen und Geräteinformationen anzeigen. Einstellung. SelbZw Höhe Anzeige Sensoren die Option Einstellung.. 1. Wählen Sie am Hauptbildschirm mit 2. Mit rufen Sie das Einstellung.-Menü auf. Meine Zwischenzeit Mit der SelbZw-Funktion können Sie über Ihr Gerät automatisch eine Zwischenstrecke/-zeit an einem bestimmten Ort oder nach einer bestimmten Entfernung markieren. -
Seite 14: Entfernung
Zwischenstrecke nach Entfernung 1. Wählen Sie im Einstellung.-Menü mit Entfernung die Option SelbZw > Entfernung und drücken Sie die Option Detailinfo, 2. Wählen Sie mit 10.0 drücken Sie zum Ändern der Einstellung 3. Stellen Sie mit Ihre gewünschte Entfernung ein, drücken Sie zum Bestätigen OK/EXIT 4. -
Seite 15: Höhe Eines Anderen Ortes
Höhe eines anderen Ortes 1. Wählen Sie im Einstellung.-Menü mit Ort 1 die Option Höhe > Ort 1, Ort 2, Ort 3 Höhe oder Ort 4, drücken Sie 2. Wählen Sie zum Einstellen der Höhe mit die Option Höhe, drücken Sie zum Kalibrieren Bestätigen 3. - Seite 16 3. Wählen Sie mit das Feld, das Sie anpassen möchten; drücken Sie zum Bestätigen der Auswahl 4. Wählen Sie mit die gewünschte Einstellung, drücken Sie zum Bestätigen 5. Drücken Sie zum Verlassen dieses Menüs HINWEIS: Die Anzahl der am Bildschirm angezeigten Datenfelder ist von der „Datenfelder“- Auswahl abhängig.
-
Seite 17: Sensoren
Autom. 1. Wählen Sie im Einstellung.-Menü mit Autom. die Option Anzeige > Autom. und Autom. drücken Sie 2. Wählen Sie mit die Einstellung, die Sie ändern möchten; drücken Sie zum Intervall Aufrufen des Untermenüs • Autom.: De-/Aktivieren des 5 Sek. automatischen Wechsels. -
Seite 18: Benutzerprofil Anpassen
die Option Sensoren > Herzfr., Geschw., 1. Wählen Sie im Einstellung.-Menü mit Kadenz oder Ges/Kad, drücken Sie 2. Wählen Sie mit die gewünschte Einstellung, drücken Sie zum Bestätigen • Neu suchen: Erneute Suche nach dem Sensor. • Aktivieren/Deaktivieren: De-/Aktivieren des Sensors. 3. -
Seite 19: Fahrradprofil Anpassen
Fahrradprofil anpassen Sie können Ihr(e) Fahrradprofil(e) anpassen und anzeigen. 1. Wählen Sie im Einstellung.-Menü mit Rad 1 die Option RadProf > Rad 1 oder Rad 2, Fahrradtyp drücken Sie 2. Wählen Sie mit die Einstellung, die Klapprad Sie ändern möchten; drücken Sie zum Gewicht Aufrufen des Untermenüs •... -
Seite 20: Systemeinstellungen Ändern
Systemeinstellungen ändern Sie können die Systemeinstellungen des Gerätes anpassen, indem Sie z. B. die Abschaltung der Hintergrundbeleuchtung, die automatische Zwischenzeit/-strecke, den Signalton, Zeit-/ Einheitsformat und Bildschirmsprache anpassen oder die Daten zurücksetzen. Beleu. Aus Beleu. Aus 1. Wählen Sie im Einstellung.-Menü mit die Option System >... - Seite 21 Alarm Alarm 1. Wählen Sie im Einstellung.-Menü mit die Option System > Alarm und drücken Sie 2. Wählen Sie mit die gewünschte Einstellung, drücken Sie zum Bestätigen 3. Drücken Sie zum Verlassen dieses Menüs Zeit/Einheit Tag/Nacht Datum Zeit +0:00 TTMMJJJJ 12 Stunden +1:00 JJJJMMTT...
-
Seite 22: Mein Gerätemanager
Français 3. Drücken Sie zum Verlassen dieses Menüs Mein Gerätemanager 1. Laden Sie Bryton Bridge 2 herunter. Weitere Einzelheiten finden Sie auf Seite 7. 2. Schalten Sie Ihr Gerät ein, verbinden Sie es per USB-Kabel mit Ihrem Computer. Mein Gerätemanager startet automatisch, sobald das Gerät an den Computer angeschlossen wird. -
Seite 23: Gps-Status Anzeigen
GPS-Status anzeigen Sie können die GPS-Signalinformationen, die Ihr Gerät aktuell empfängt, betrachten. Status 1. Wählen Sie im Einstellung.-Menü mit die Option Status und drücken Sie 121 . 000000 2. Stellen Sie den Signalsuchmodus ein, 25 . 000000 indem Sie zum Bestätigen drücken. -
Seite 24: Anhang
Anhang Technische Daten Rider 21 Artikel Beschreibung Display Positives, transflektives 1,6-FSTN-LCD Abmessungen 39,6 x 58,9 x 17 mm Gewicht Betriebstemperatur -10 – 50 °C Temperatur beim 0 – 40 °C Akkuladen Akku Lithium-Polymer-Akku Akkulaufzeit 17 Stunden unter freiem Himmel Integrierter hochempfindlicher GPS-Empfänger mit eingebauter Antenne HF-Sendeempfänger... -
Seite 25: Hinweise Zu Batterien Und Akkus
Herzfrequenzmonitor Artikel Beschreibung Abmessungen 67 – 100 x 26 x 15 mm Gewicht 14 g (Sensor) / 35 g (Gurt) Wasserfestigkeit 20 m Übertragungsbereich 1 Stunde pro Tag, 24 Monate Batterielaufzeit Betriebstemperatur C bis 40 2,4 GHz/drahtloses Dynastream ANT+ Sport- Übertragungsfrequenz/Protokoll Übertragungsprotokoll Die Genauigkeit kann durch schlechten Sensorkontakt, elektrische Einstrahlungen und... -
Seite 26: Rider 21 Installieren
Rider 21 installieren Rider 21 am Fahrrad anbringen Anhang 25... -
Seite 27: Geschwindigkeit/Kadenz/Dual-Sensor Installieren (Optional)
Geschwindigkeit/Kadenz/Dual-Sensor installieren (optional) SPEED CADENCE SPEED Geschw. Status: aktiv ID XXXXXXXXX Rescan Deakt. Geschw. Status: aktiv ID XXXXXXXXX Rescan Deakt. CADENCE Kadenz Status: aktiv ID XXXXXXXXX Rescan Deakt. Kadenz Status: aktiv ID XXXXXXXXX Rescan Deakt. Ges/Kad Status: aktiv ID XXXXXXXXX Rescan Deakt. -
Seite 28: Herzfrequenzmonitor Installieren (Separat Erhältlich)
Der Gurt sollte direkt auf der Haut getragen werden. • Bringen Sie den Sensor mittig am Körper an (leicht unterhalb der Brust). Das Bryton-Logo am Sensor sollte nach oben zeigen. Ziehen Sie den elastischen Gurt fest, damit er sich während des Trainings nicht löst. -
Seite 29: Reifengröße Und Reifenumfang
Reifengröße und Reifenumfang Die Reifengröße ist auf beiden Seiten des Reifens angegeben. Reifengröße L (mm) Reifengröße L (mm) 24 x 1,75 1890 12 x 1,75 24 x 2,00 1925 14 x 1,5 1020 24 x 2,125 1965 14 x 1,75 1055 26 x 7/8 1920... -
Seite 30: So Pflegen Sie Ihren Rider 21
So pflegen Sie Ihren Rider 21 Je besser Sie Ihr Gerät behandeln, desto unwahrscheinlicher sind Beschädigungen und Fehlfunktionen. • Lassen Sie Ihr Gerät nicht fallen, setzen Sie es keinen starken Stößen aus. • Setzen Sie Ihr Gerät keinen extremen Temperaturen und keiner übermäßigen Feuchtigkeit aus. - Seite 31 Bildschirmanzeigen Bildschirmanzeige Begriff ZwØGs Durchschnittliche Zwischengeschwindigkeit ZwMGs Maximale Zwischengeschwindigkeit Durchschnittliche Geschwindigkeit während der letzten LZØGs Zwischenzeit ZwEntf Zwischenstrecke LZwEntf. Strecke der letzten Zwischenzeit LZwZeit Zeit der letzten Zwischenzeit ZwØHF Durchschnittliche Herzfrequenz der Zwischenzeit ZwMaxHF Maximale Herzfrequenz der Zwischenzeit LZwØHF Durchschnittliche Herzfrequenz der letzten Zwischenzeit LØMHF% Durchschnittlicher MHF-Prozentsatz der Zwischenzeit ZwØSw%...
