Hinweis: Wenn der Spindelwiderstand zu hoch ist,
müssen Sie das Mähwerk läppen oder fräsen, um die
für genaues Schneiden erforderlichen scharfen Kanten
zu erhalten.
Einstellen der Heckrolle
1. Legen Sie die benötigte Anzahl von Distanzstücken
unter den Befestigungsflansch der Seitenplatte (Bild
14), um die Halterungen der hinteren Rolle (Bild 14)
auf die gewünschte Schnitthöhe einzustellen, siehe
Schnitthöhentabelle.
1. Distanzstück
2. Rollenhalterung
2. Heben Sie das Heck des Mähwerks an und stellen Sie
einen Block unter das Untermesser.
3. Nehmen Sie die zwei Muttern ab, mit denen
jede Rollenhalterung und das Distanzstück am
Befestigungsflansch jeder Seitenplatte befestigt ist.
4. Senken Sie die Rolle und die Schrauben von den
Befestigungsflanschen und den Distanzstücken der
Seitenplatte ab.
5. Legen Sie die Distanzstücke auf die Schrauben auf den
Rollenhalterungen.
6. Befestigen Sie die Rollenhalterung und die
Distanzstücke mit den vorher abgenommenen Muttern
wieder an der Unterseite des Befestigungsflansches der
Seitenplatte.

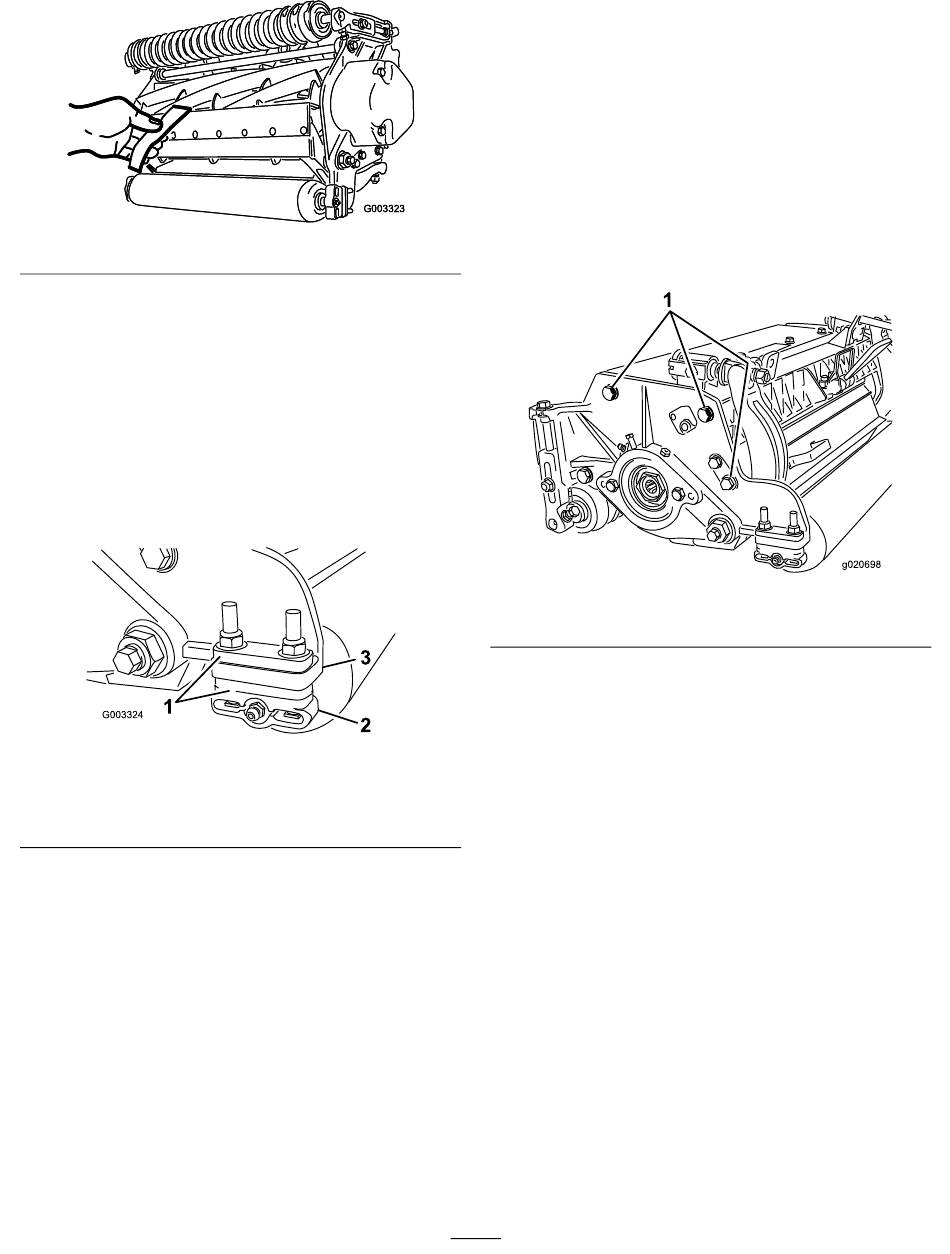

G003323
G003323
Bild 13
Bild 14
3. Befestigungsflansch der
Seitenplatte
7. Prüfen Sie den richtigen Kontakt zwischen
Untermesser und Spindel. Kippen Sie den Rasenmäher,
um die vordere und hintere Rolle und das Untermesser
zugänglich zu machen.
Hinweis: Die Position der hinteren Rolle zur
Spindel wird von den Drehtoleranzen der montierten
Komponenten gesteuert. Ein Parallelisieren ist nicht
erforderlich. Sie können minimale Einstellungen
vornehmen, wenn Sie das Mähwerk auf eine
Arbeitsfläche stellen und die Befestigungsschrauben
der Seitenplatte lockern (Bild 15). Stellen Sie die
Kopfschrauben neu ein und ziehen Sie diese fest.
Ziehen Sie die Kopfschrauben auf 37-45 Nm an.
1. Befestigungskopfschrauben der Seitenplatte
Begriffe in der
Schnitthöhentabelle
Schnitthöheneinstellung
Die gewünschte Schnitthöhe.
Basisschnitthöhe
Die Höhe, auf die die obere Kante des Untermessers über
einer nivellierten Oberfläche eingestellt ist, die die Unterseite
der Front- und Heckrolle berührt.
Effektive Schnitthöhe
Die tatsächliche Höhe, mit der das Gras geschnitten
wird. Für eine bestimmte Basisschnitthöhe hängt die
tatsächliche Schnitthöhe von der Grassorte, der Jahreszeit,
den Rasen- und Bodenbedingungen ab. Das Mähwerksetup
(Schnittschärfe, Rollen, Untermesser, montierte Anbaugeräte,
Rasenausgleichseinstellungen usw.) wirkt sich auch die
effektive Schnitthöhe aus. Prüfen Sie die effektive Schnitthöhe
11
g020698
Bild 15
