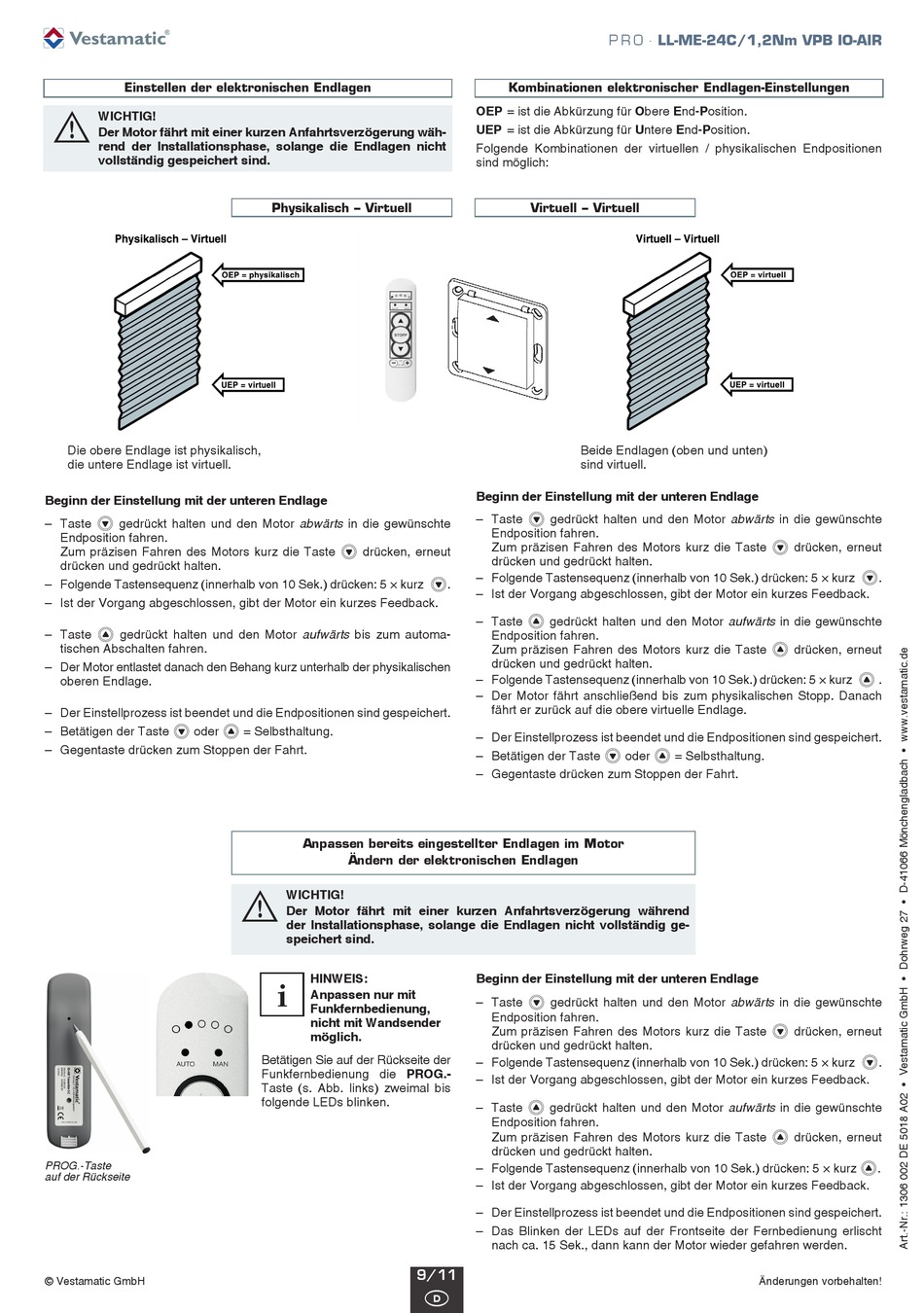

Einstellen der elektronischen Endlagen
Ä
WICHTIG!
Der Motor fährt mit einer kurzen Anfahrtsverzögerung wäh-
rend der Installationsphase, solange die Endlagen nicht
vollständig ge speichert sind.
Die obere Endlage ist physikalisch,
die untere Endlage ist virtuell.
Beginn der Einstellung mit der unteren Endlage
– Taste
gedrückt halten und den Motor abwärts in die gewünschte
Endposition fahren.
Zum präzisen Fahren des Motors kurz die Taste
drücken und gedrückt halten.
– Folgende Tastensequenz (innerhalb von 10 Sek.) drücken: 5 × kurz
– Ist der Vorgang abgeschlossen, gibt der Motor ein kurzes Feedback.
– Taste
gedrückt halten und den Motor aufwärts bis zum automa-
tischen Abschalten fahren.
– Der Motor entlastet danach den Behang kurz unterhalb der physikalischen
oberen Endlage.
– Der Einstellprozess ist beendet und die Endpositionen sind gespeichert.
– Betätigen der Taste
oder
– Gegentaste drücken zum Stoppen der Fahrt.
PROG.-Taste
auf der Rückseite
© Vestamatic GmbH
Physikalisch – Virtuell
drücken, erneut
= Selbsthaltung.
Anpassen bereits eingestellter Endlagen im Motor
Ändern der elektronischen Endlagen
Ä
WICHTIG!
Der Motor fährt mit einer kurzen Anfahrtsverzögerung während
der Installationsphase, solange die Endlagen nicht vollständig ge-
speichert sind.
HINWEIS:
i
Anpassen nur mit
Funkfernbedienung,
nicht mit Wandsender
möglich.
Betätigen Sie auf der Rückseite der
Funkfernbedienung die PROG.-
Taste (s. Abb. links) zweimal bis
folgende LEDs blinken.
9/11
Kombinationen elektronischer Endlagen-Einstellungen
OEP = ist die Abkürzung für Obere End-Position.
UEP = ist die Abkürzung für Untere End-Position.
Folgende Kombinationen der virtuellen / physikalischen Endpositionen
sind möglich:
Virtuell – Virtuell
Beide Endlagen (oben und unten)
sind virtuell.
Beginn der Einstellung mit der unteren Endlage
– Taste
gedrückt halten und den Motor abwärts in die gewünschte
Endposition fahren.
Zum präzisen Fahren des Motors kurz die Taste
drücken und gedrückt halten.
– Folgende Tastensequenz (innerhalb von 10 Sek.) drücken: 5 × kurz
.
– Ist der Vorgang abgeschlossen, gibt der Motor ein kurzes Feedback.
– Taste
gedrückt halten und den Motor aufwärts in die gewünschte
Endposition fahren.
Zum präzisen Fahren des Motors kurz die Taste
drücken und gedrückt halten.
– Folgende Tastensequenz (innerhalb von 10 Sek.) drücken: 5 × kurz
– Der Motor fährt anschließend bis zum physikalischen Stopp. Danach
fährt er zurück auf die obere virtuelle Endlage.
– Der Einstellprozess ist beendet und die Endpositionen sind gespeichert.
– Betätigen der Taste
– Gegentaste drücken zum Stoppen der Fahrt.
Beginn der Einstellung mit der unteren Endlage
– Taste
gedrückt halten und den Motor abwärts in die gewünschte
Endposition fahren.
Zum präzisen Fahren des Motors kurz die Taste
drücken und gedrückt halten.
– Folgende Tastensequenz (innerhalb von 10 Sek.) drücken: 5 × kurz
– Ist der Vorgang abgeschlossen, gibt der Motor ein kurzes Feedback.
– Taste
gedrückt halten und den Motor aufwärts in die gewünschte
Endposition fahren.
Zum präzisen Fahren des Motors kurz die Taste
drücken und gedrückt halten.
– Folgende Tastensequenz (innerhalb von 10 Sek.) drücken: 5 × kurz
– Ist der Vorgang abgeschlossen, gibt der Motor ein kurzes Feedback.
– Der Einstellprozess ist beendet und die Endpositionen sind gespeichert.
– Das Blinken der LEDs auf der Frontseite der Fernbedienung erlischt
nach ca. 15 Sek., dann kann der Motor wieder gefahren werden.
D
P R O · LL-ME-24C / 1,2Nm VPB IO-AIR
oder
= Selbsthaltung.
Änderungen vorbehalten!
drücken, erneut
.
drücken, erneut
.
drücken, erneut
.
drücken, erneut
.
