Vestamatic LL-ME-24C/1,2Nm VPB IO-AIR Montage- Und Betriebsanleitung

Lovoline-mittelmotor zur steuerung von innen-sonnenschutzanlagen

Werbung

1. Sicherheitshinweise (Sicherheitsmaßnahmen)
2. Kurzbeschreibung (Identifikation des Produktes)
3. Bestimmungsgemäßer Gebrauch
4. Technische Daten
5. Installation, Montage, Demontage
6. Einstellungen im Funkbetrieb IO-AIR
7. Gewährleistung
8. Konformitätserklärung
9. Wartung
10. Entsorgung
11. Service / Kontakt
Ä
WARNUNG!
Wichtige Sicherheitsanweisungen.
– Beauftragen Sie mit der Installation einen Elektrofachbe-
trieb.
– Der Motor ist auf Beschädigungen zu prüfen, im Falle einer
Beschädigung darf der Motor keinesfalls in Betrieb genom-
men werden. Sollte ein Transportschaden vorliegen, so ist
der Lieferant zu informieren.
– Der Motor ist nur für den sachgemäßen Gebrauch (wie in
der Betriebsanleitung beschrieben) bestimmt. Änderungen
oder Modifikationen dürfen nicht vorgenommen werden, da
ansonsten jeglicher Gewährleistungsanspruch entfällt.
– Ist ein sicherer Betrieb des Motors oder der angeschlosse-
nen Beschattung nicht mehr gewährleistet, so ist der Motor
unverzüglich außer Betrieb zu setzen.
– Werden Arbeiten an den Fenstern, am Motor oder den an-
geschlossenen Beschattungen durchgeführt, sind diese ge-
gen unbefugtes Bedienen und unbeabsichtigten Betrieb zu
sichern.
– Technische Daten sind auf dem Typenschild des Motors zu
finden.
Ä
WARNUNG!
Wichtige Sicherheitsanweisungen.
Für die Sicherheit von Perso nen ist es wichtig, diese An-
weisungen zu befolgen. Die Anweisungen sind aufzube-
wahren.
– Kindern nicht erlauben, mit ortsfesten Steuerungen zu spie-
len. Fernsteuerungen von Kinder fernhalten.
– Die Anlage ist häufig auf mangelhafte Balance oder auf
Anzeichen von Verschleiß oder beschädigte Kabel oder
Federn, falls zutreffend, zu überprüfen.
© Vestamatic GmbH
D
LL-ME-24C/1,2Nm
VPB IO-AIR
Lovoline
IO-AIR
INHALT
1. Sicherheitshinweise
1/11
D
P R O · LL-ME-24C / 1,2Nm VPB IO-AIR
LL-ME-24C/1,2Nm VPB IO-AIR

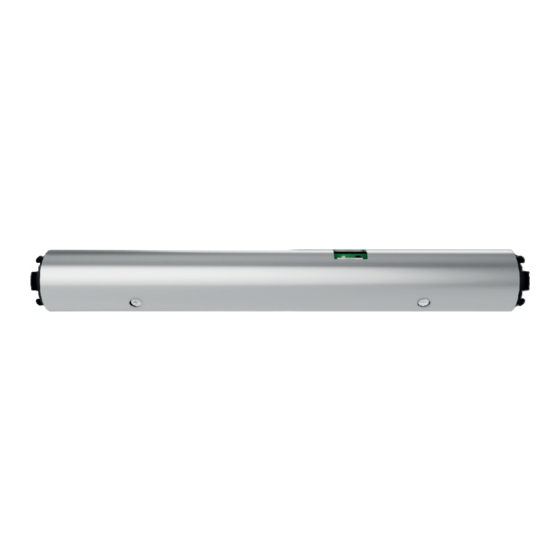

Lovoline-Mittelmotor zur Steuerung von Innen-Sonnenschutzanlagen.

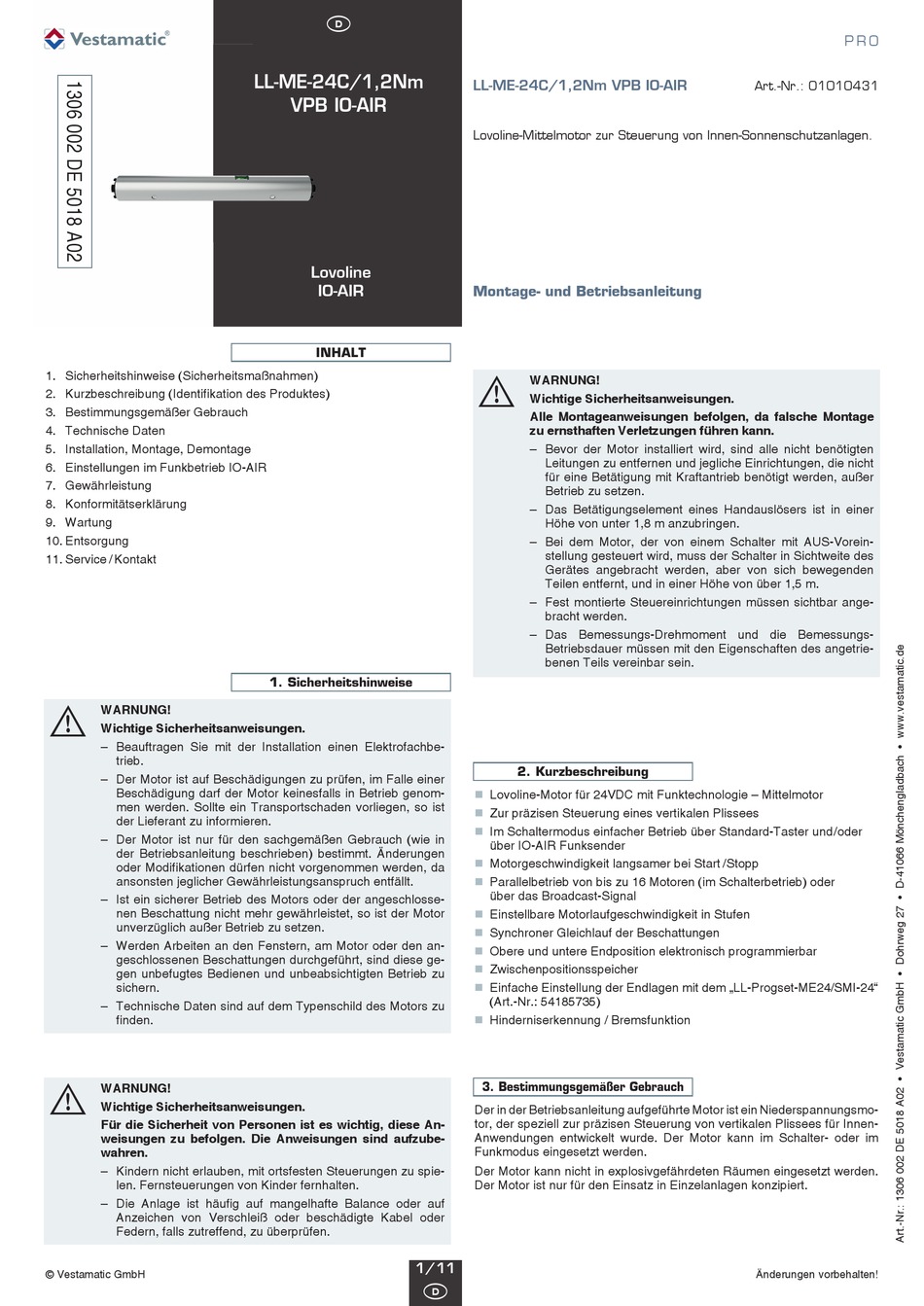

Montage- und Betriebsanleitung
Ä
WARNUNG!
Wichtige Sicherheitsanweisungen.
Alle Montageanweisungen befolgen, da falsche Montage
zu ernsthaften Verletzungen führen kann.
– Bevor der Motor installiert wird, sind alle nicht benötigten
Leitungen zu entfernen und jegliche Einrichtungen, die nicht
für eine Betätigung mit Kraftantrieb benötigt werden, außer
Betrieb zu setzen.
– Das Betätigungselement eines Handaus lösers ist in einer
Höhe von unter 1,8 m anzubringen.
– Bei dem Motor, der von einem Schalter mit AUS-Vorein-
stellung gesteuert wird, muss der Schalter in Sichtweite des
Gerätes angebracht werden, aber von sich bewegenden
Teilen entfernt, und in einer Höhe von über 1,5 m.
– Fest montierte Steuereinrichtungen müssen sichtbar ange-
bracht werden.
– Das Bemessungs-Drehmoment und die Bemessungs-
Betriebsdauer müssen mit den Eigenschaften des angetrie-
benen Teils vereinbar sein.
2. Kurzbeschreibung
Lovoline-Motor für 24VDC mit Funktechnologie – Mittelmotor
Zur präzisen Steuerung eines vertikalen Plissees
Im Schaltermodus einfacher Betrieb über Standard-Taster und / oder
über IO-AIR Funksender
Motorgeschwindigkeit langsamer bei Start / Stopp
Parallelbetrieb von bis zu 16 Motoren (im Schalterbetrieb) oder
über das Broadcast-Signal
Einstellbare Motorlaufgeschwindigkeit in Stufen
Synchroner Gleichlauf der Beschattungen
Obere und untere Endposition elektronisch programmierbar
Zwischenpositionsspeicher
Einfache Einstellung der Endlagen mit dem „LL-Progset-ME24/SMI-24"
(Art.-Nr.: 54185735)
Hinderniserkennung / Bremsfunktion
3. Bestimmungsgemäßer Gebrauch
Der in der Betriebsanleitung aufgeführte Motor ist ein Niederspannungsmo-
tor, der speziell zur präzisen Steuerung von vertikalen Plissees für Innen-
Anwendungen entwickelt wurde. Der Motor kann im Schalter- oder im
Funkmodus eingesetzt werden.
Der Motor kann nicht in explosivgefährdeten Räumen eingesetzt werden.
Der Motor ist nur für den Einsatz in Einzelanlagen konzipiert.
P R O
Art.-Nr.: 01010431
Änderungen vorbehalten!
