Versorgungsspannungsbereich:
Versorgungsspannung (nominal):
Leistungsaufnahme (Nennleistung): W
Stromaufnahme (Nennstrom):
Nenndrehmoment:
Max. Einschaltdauer:
Drehzahl:
Funkfrequenz:
Betriebstemperaturbereich:
Schutzart:
Anschlussklemme:
Anwendung:
Bei empfohlener Versorgungsspannung.
1)
i
HINWEIS:
Für die korrekte Installation in der Kopfschiene, schneiden Sie bitte
die Montagehilfen des Clipadapters ab.
© Vestamatic GmbH

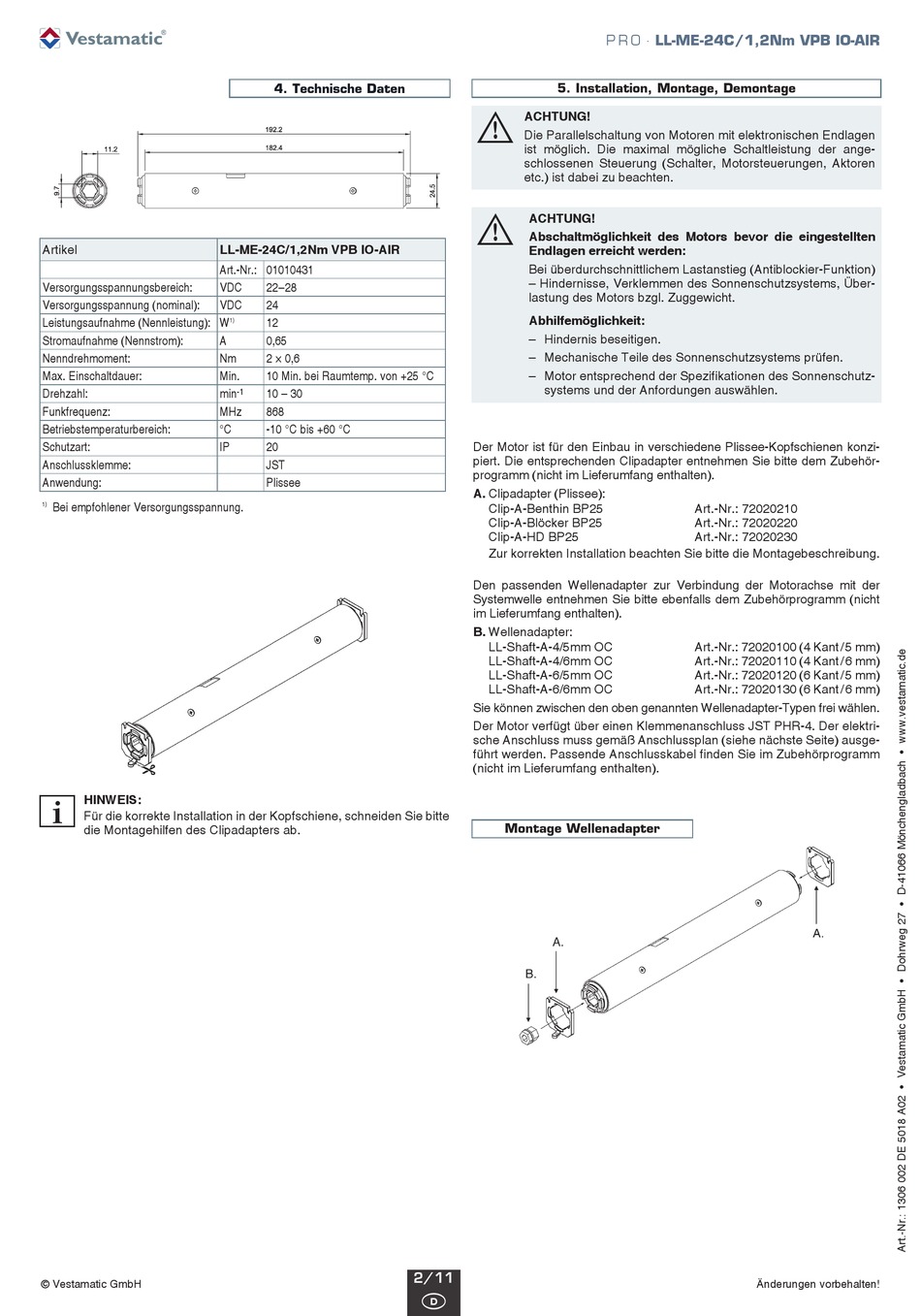

4. Technische Daten
LL-ME-24 C/ 1,2 Nm VPB IO-AIR
Art.-Nr.: 01010431
VDC
22 – 28
VDC
24
12
1)
A
0,65
Nm
2 × 0,6
Min.
10 Min. bei Raumtemp. von +25 °C
min
-1
10 – 30
MHz
868
°C
-10 °C bis +60 °C
IP
20
JST
Plissee
5. Installation, Montage, Demontage
Ä
ACHTUNG!
Die Parallelschaltung von Motoren mit elektronischen Endlagen
ist möglich. Die maximal mögliche Schaltleistung der ange-
schlossenen Steuerung (Schalter, Motorsteuerungen, Aktoren
etc.) ist dabei zu beachten.
Ä
ACHTUNG!
Abschaltmöglichkeit des Motors bevor die eingestellten
Endlagen erreicht werden:
Bei überdurchschnittlichem Lastanstieg (Antiblockier-Funktion)
– Hindernisse, Verklemmen des Sonnenschutzsystems, Über-
lastung des Motors bzgl. Zuggewicht.
Abhilfemöglichkeit:
– Hindernis beseitigen.
– Mechanische Teile des Sonnenschutzsystems prüfen.
– Motor entsprechend der Spezifikationen des Sonnenschutz-
systems und der Anfordungen auswählen.
Der Motor ist für den Einbau in verschiedene Plissee-Kopfschienen konzi-
piert. Die entsprechenden Clipadapter entnehmen Sie bitte dem Zubehör-
programm (nicht im Liefer umfang enthalten).
A. Clipadapter (Plissee):
Clip-A-Benthin BP25
Clip-A-Blöcker BP25
Clip-A-HD BP25
Zur korrekten Installation beachten Sie bitte die Montagebeschreibung.
Den passenden Wellenadapter zur Verbindung der Motorachse mit der
Systemwelle entnehmen Sie bitte ebenfalls dem Zubehörprogramm (nicht
im Liefer umfang enthalten).
B. Wellenadapter:
LL-Shaft-A-4/5mm OC
LL-Shaft-A-4/6mm OC
LL-Shaft-A-6/5mm OC
LL-Shaft-A-6/6mm OC
Sie können zwischen den oben genannten Wellenadapter-Typen frei wählen.
Der Motor verfügt über einen Klemmenanschluss JST PHR-4. Der elektri-
sche Anschluss muss gemäß Anschlussplan (siehe nächste Seite) ausge-
führt werden. Passende Anschlusskabel finden Sie im Zubehörprogramm
(nicht im Lieferumfang enthalten).
Montage Wellenadapter
2/11
D
P R O ∙ LL-ME-24C / 1,2Nm VPB IO-AIR
Art.-Nr.: 72020210
Art.-Nr.: 72020220
Art.-Nr.: 72020230
Art.-Nr.: 72020100 (4 Kant / 5 mm)
Art.-Nr.: 72020110 (4 Kant / 6 mm)
Art.-Nr.: 72020120 (6 Kant / 5 mm)
Art.-Nr.: 72020130 (6 Kant / 6 mm)
Änderungen vorbehalten!
