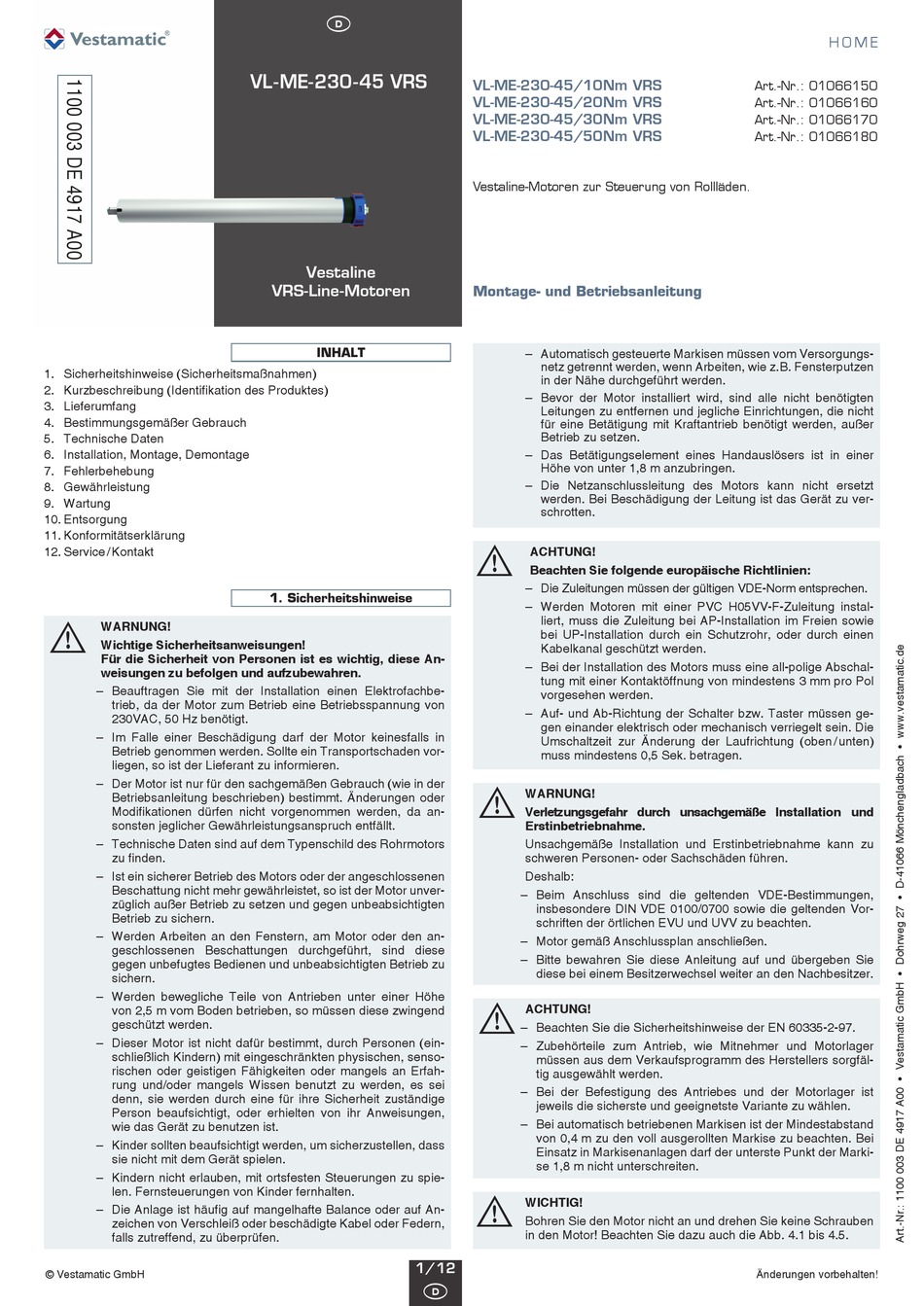

1. Sicherheitshinweise (Sicherheitsmaßnahmen)
2. Kurzbeschreibung (Identifikation des Produktes)
3. Lieferumfang
4. Bestimmungsgemäßer Gebrauch
5. Technische Daten
6. Installation, Montage, Demontage
7. Fehlerbehebung
8. Gewährleistung
9. Wartung
10. Entsorgung
11. Konformitätserklärung
12. Service / Kontakt
Ä
WARNUNG!
Wichtige Sicherheitsanweisungen!
Für die Sicherheit von Perso nen ist es wichtig, diese An-
weisungen zu befolgen und aufzubewahren.
– Beauftragen Sie mit der Installation einen Elektrofachbe-
trieb, da der Motor zum Betrieb eine Betriebsspannung von
230VAC, 50 Hz benötigt.
– Im Falle einer Beschädigung darf der Motor keinesfalls in
Betrieb genommen werden. Sollte ein Transportschaden vor-
liegen, so ist der Lieferant zu informieren.
– Der Motor ist nur für den sachgemäßen Gebrauch (wie in der
Betriebsanleitung beschrieben) bestimmt. Änderungen oder
Modifikationen dürfen nicht vorgenommen werden, da an-
sonsten jeglicher Gewährleistungsanspruch entfällt.
– Technische Daten sind auf dem Typenschild des Rohr motors
zu finden.
– Ist ein sicherer Betrieb des Motors oder der angeschlos senen
Beschattung nicht mehr gewährleistet, so ist der Motor unver-
züglich außer Betrieb zu setzen und gegen unbeabsichtigten
Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, am Motor oder den an-
geschlossenen Beschattungen durchgeführt, sind diese
gegen unbefugtes Bedienen und unbeabsichtigten Betrieb zu
sichern.
– Werden bewegliche Teile von Antrieben unter einer Höhe
von 2,5 m vom Boden betrieben, so müssen diese zwingend
geschützt werden.
– Dieser Motor ist nicht dafür bestimmt, durch Personen (ein-
schließlich Kindern) mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder mangels an Erfah-
rung und/oder mangels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Sicherheit zuständige
Person beaufsichtigt, oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist.
– Kinder sollten beaufsichtigt werden, um sicherzustellen, dass
sie nicht mit dem Gerät spielen.
– Kindern nicht erlauben, mit ortsfesten Steuerungen zu spie-
len. Fernsteuerungen von Kinder fernhalten.
– Die Anlage ist häufig auf mangelhafte Balance oder auf An-
zeichen von Verschleiß oder beschädigte Kabel oder Federn,
falls zutreffend, zu überprüfen.
© Vestamatic GmbH
D
VL-ME-230-45 VRS
Vestaline
VRS-Line-Motoren
INHALT
1. Sicherheitshinweise
1/12
D
VL-ME-230-45/10Nm VRS
VL-ME-230-45/20Nm VRS
VL-ME-230-45/30Nm VRS
VL-ME-230-45/50Nm VRS

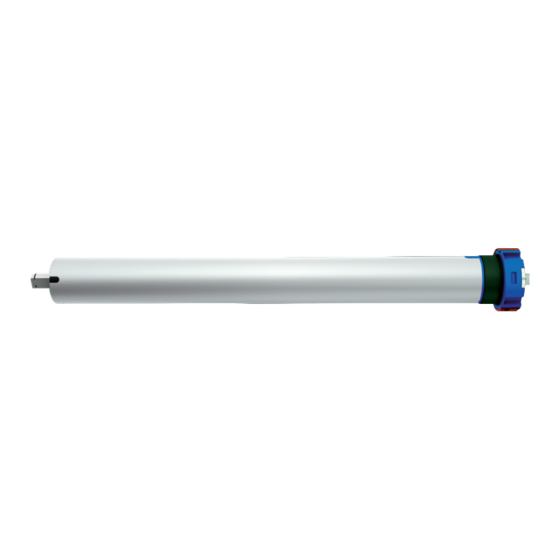

Vestaline-Motoren zur Steuerung von Rollläden.
Montage- und Betriebsanleitung
– Automatisch gesteuerte Markisen müssen vom Versorgungs-
netz getrennt werden, wenn Arbeiten, wie z. B. Fensterputzen
in der Nähe durchgeführt werden.
– Bevor der Motor installiert wird, sind alle nicht benötigten
Leitungen zu entfernen und jegliche Einrichtungen, die nicht
für eine Betätigung mit Kraftantrieb benötigt werden, außer
Betrieb zu setzen.
– Das Betätigungselement eines Handauslösers ist in einer
Höhe von unter 1,8 m anzubringen.
– Die Netzanschlussleitung des Motors kann nicht ersetzt
werden. Bei Beschädigung der Leitung ist das Gerät zu ver-
schrotten.
Ä
ACHTUNG!
Beachten Sie folgende europäische Richtlinien:
– Die Zuleitungen müssen der gültigen VDE-Norm entsprechen.
– Werden Motoren mit einer PVC H05VV-F-Zuleitung instal-
liert, muss die Zuleitung bei AP-Installation im Freien sowie
bei UP-Installation durch ein Schutzrohr, oder durch einen
Kabelkanal geschützt werden.
– Bei der Installation des Motors muss eine all-polige Abschal-
tung mit einer Kontaktöffnung von mindestens 3 mm pro Pol
vorgesehen werden.
– Auf- und Ab-Richtung der Schalter bzw. Taster müssen ge-
gen einander elektrisch oder mechanisch verriegelt sein. Die
Umschaltzeit zur Änderung der Laufrichtung (oben / unten)
muss mindestens 0,5 Sek. betragen.
Ä
WARNUNG!
Verletzungsgefahr durch unsachgemäße Installation und
Erstinbetrieb nahme.
Unsachgemäße Installation und Erst inbe trieb nahme kann zu
schweren Personen- oder Sachschäden führen.
Deshalb:
– Beim Anschluss sind die geltenden VDE-Bestimmungen,
insbesondere DIN VDE 0100/0700 sowie die gel tenden Vor-
schriften der örtlichen EVU und UVV zu beachten.
– Motor gemäß An schluss plan an schließen.
– Bitte bewahren Sie diese Anleitung auf und übergeben Sie
diese bei einem Besitzerwechsel weiter an den Nachbesitzer.
Ä
ACHTUNG!
– Beachten Sie die Sicherheitshinweise der EN 60335-2-97.
– Zubehörteile zum Antrieb, wie Mitnehmer und Motorlager
müssen aus dem Verkaufsprogramm des Herstellers sorgfäl-
tig ausgewählt werden.
– Bei der Befestigung des Antriebes und der Motorlager ist
jeweils die sicherste und geeignetste Variante zu wählen.
– Bei automatisch betriebenen Markisen ist der Mindestabstand
von 0,4 m zu den voll ausgerollten Markise zu beachten. Bei
Einsatz in Markisenanlagen darf der unterste Punkt der Marki-
se 1,8 m nicht unterschreiten.
Ä
WICHTIG!
Bohren Sie den Motor nicht an und drehen Sie keine Schrauben
in den Motor! Beachten Sie dazu auch die Abb. 4.1 bis 4.5.
H O M E ∙ VL-ME-230-45 VRS
H O M E
Art.-Nr.: 01066150
Art.-Nr.: 01066160
Art.-Nr.: 01066170
Art.-Nr.: 01066180
Änderungen vorbehalten!
