1. Sicherheitshinweise (Sicherheitsmaßnahmen)
2. Kurzbeschreibung (Identifikation des Produktes)
3. Bestimmungsgemäßer Gebrauch
4. Technische Daten
5. Installation, Montage, Demontage
6. Hinweis zum Betrieb
7. Gewährleistung
8. Konformitätserklärung
9. Wartung
10. Entsorgung
11. Service / Kontakt
Ä
WARNUNG!
Wichtige Sicherheitsanweisungen.
– Beauftragen Sie mit der Installation einen Elektrofachbe-
trieb.
– Der Motor ist auf Beschädigungen zu prüfen, im Falle einer
Beschädigung darf der Motor keinesfalls in Betrieb genom-
men werden. Sollte ein Transportschaden vorliegen, so ist
der Lieferant zu informieren.
– Der Motor ist nur für den sachgemäßen Gebrauch (wie in
der Betriebsanleitung beschrieben) bestimmt. Änderungen
oder Modifikationen dürfen nicht vorgenommen werden, da
ansonsten jeglicher Gewährleistungsanspruch entfällt.
– Ist ein sicherer Betrieb des Motors oder der angeschlosse-
nen Beschattung nicht mehr gewährleistet, so ist der Motor
unverzüglich außer Betrieb zu setzen.
– Werden Arbeiten an den Fenstern, am Motor oder den an-
geschlossenen Beschattungen durchgeführt, sind diese ge-
gen unbefugtes Bedienen und unbeabsichtigten Betrieb zu
sichern.
– Technische Daten sind auf dem Typenschild des Motors zu
finden.
Ä
WARNUNG!
Wichtige Sicherheitsanweisungen.
Für die Sicherheit von Perso nen ist es wichtig, diese An-
weisungen zu befolgen. Die Anweisungen sind aufzube-
wahren.
– Kindern nicht erlauben, mit ortsfesten Steuerungen zu spie-
len. Fernsteuerungen von Kinder fernhalten.
– Die Anlage ist häufig auf mangelhafte Balance oder auf
Anzeichen von Verschleiß oder beschädigte Kabel oder
Federn, falls zutreffend, zu überprüfen.
© Vestamatic GmbH
D
LL-ME-24/0,9Nm
VB VRS
Lovoline
VRS-Line
INHALT
1. Sicherheitshinweise
1/11
D

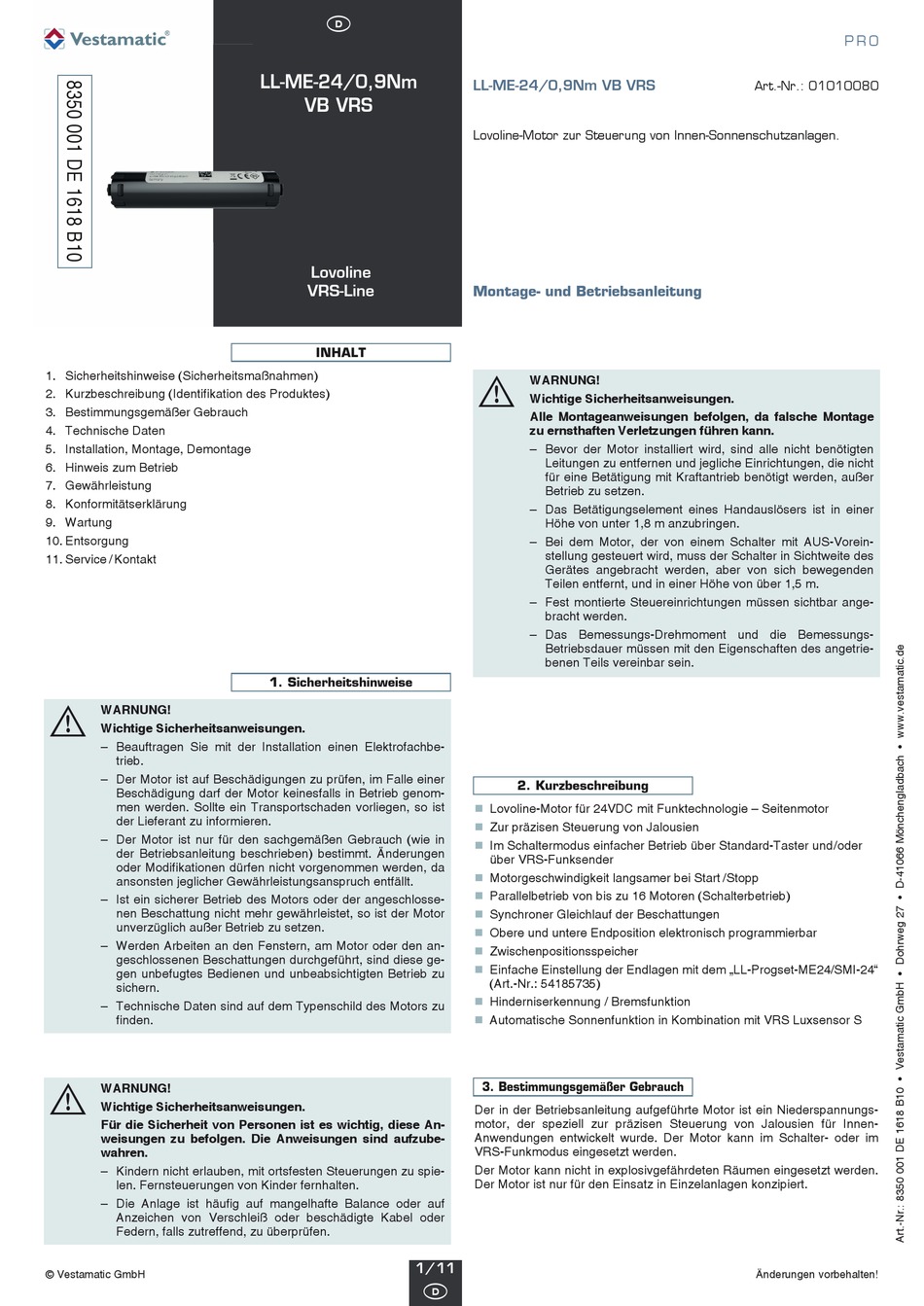

P R O · LL-ME-24 / 0,9Nm VB VRS
LL-ME-24/0,9Nm VB VRS
Lovoline-Motor zur Steuerung von Innen-Sonnenschutzanlagen.
Montage- und Betriebsanleitung
Ä
WARNUNG!
Wichtige Sicherheitsanweisungen.
Alle Montageanweisungen befolgen, da falsche Montage
zu ernsthaften Verletzungen führen kann.
– Bevor der Motor installiert wird, sind alle nicht benötigten
Leitungen zu entfernen und jegliche Einrichtungen, die nicht
für eine Betätigung mit Kraftantrieb benötigt werden, außer
Betrieb zu setzen.
– Das Betätigungselement eines Handaus lösers ist in einer
Höhe von unter 1,8 m anzubringen.
– Bei dem Motor, der von einem Schalter mit AUS-Vorein-
stellung gesteuert wird, muss der Schalter in Sichtweite des
Gerätes angebracht werden, aber von sich bewegenden
Teilen entfernt, und in einer Höhe von über 1,5 m.
– Fest montierte Steuereinrichtungen müssen sichtbar ange-
bracht werden.
– Das Bemessungs-Drehmoment und die Bemessungs-
Betriebsdauer müssen mit den Eigenschaften des angetrie-
benen Teils vereinbar sein.
2. Kurzbeschreibung

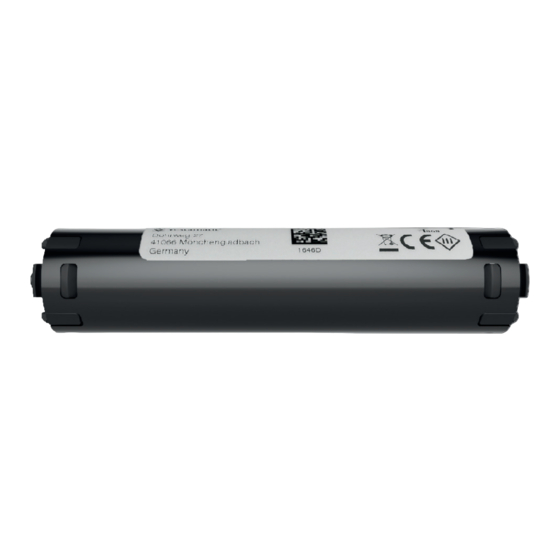

Lovoline-Motor für 24VDC mit Funktechnologie – Seitenmotor
Zur präzisen Steuerung von Jalousien
Im Schaltermodus einfacher Betrieb über Standard-Taster und / oder
über VRS-Funksender
Motorgeschwindigkeit langsamer bei Start / Stopp
Parallelbetrieb von bis zu 16 Motoren (Schalterbetrieb)
Synchroner Gleichlauf der Beschattungen
Obere und untere Endposition elektronisch programmierbar
Zwischenpositionsspeicher
Einfache Einstellung der Endlagen mit dem „LL-Progset-ME24/SMI-24"
(Art.-Nr.: 54185735)
Hinderniserkennung / Bremsfunktion
Automatische Sonnenfunktion in Kombination mit VRS Luxsensor S
3. Bestimmungsgemäßer Gebrauch
Der in der Betriebsanleitung aufgeführte Motor ist ein Niederspannungs-
motor, der speziell zur präzisen Steuerung von Jalousien für Innen-
Anwendungen entwickelt wurde. Der Motor kann im Schalter- oder im
VRS-Funkmodus eingesetzt werden.
Der Motor kann nicht in explosivgefährdeten Räumen eingesetzt werden.
Der Motor ist nur für den Einsatz in Einzelanlagen konzipiert.
P R O
Art.-Nr.: 01010080
Änderungen vorbehalten!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vestamatic LL-ME-24/0,9Nm VB VRS

  • Seite 1 P R O · LL-ME-24 / 0,9Nm VB VRS P R O LL-ME-24/0,9Nm LL-ME-24/0,9Nm VB VRS Art.-Nr.: 01010080 VB VRS Lovoline-Motor zur Steuerung von Innen-Sonnenschutzanlagen. Lovoline VRS-Line Montage- und Betriebsanleitung INHALT 1. Sicherheitshinweise (Sicherheitsmaßnahmen) Ä WARNUNG! 2. Kurzbeschreibung (Identifikation des Produktes) Wichtige Sicherheitsanweisungen.
  • Seite 2 Der Motor verfügt über einen Klemmenanschluss Pancon MAS-CON Series CE / CT 100. Der elektrische Anschluss muss gemäß Anschlussplan (siehe nächste Seite) ausgeführt werden. Passende Anschlusskabel fin- den Sie im Zubehörprogramm (nicht im Lieferumfang enthalten). Montage Wellenadapter (flexibel) Montage Wellenadapter (starr) 2/11 © Vestamatic GmbH Änderungen vorbehalten!
  • Seite 3 Für die korrekte Installation in der Kopfschiene, schneiden Sie bitte die Montagehilfe des Clipadapters auf der Seite der Motorwelle ab. 5.1 Anschlussplan Aderfarben der Motorleitungen: GND / braun 24VDC / grün AUF / gelb optional AB / weiß 3/11 © Vestamatic GmbH Änderungen vorbehalten!
  • Seite 4 Installationstools identisch sind, ansonsten könnte die Motor-Drehrich- tung falsch eingestellt werden. Schalten Sie die Spannungsversorgung ein. – Das Installationstool ist nicht für den Dauerbetrieb geeignet und wird lediglich zur End lagen ein stellung genutzt. 4/11 © Vestamatic GmbH Änderungen vorbehalten!
  • Seite 5 (sicherer Modus beim Anschluss des Motors an das Installationstool). Taste Reset leuchtet = Betriebsspannung (230VAC) vor handen. grün Rote LED – Drehrichtungswechsel: = kein Drehrichtungswechsel. blinkt = Drehrichtungswechsel wird ausgeführt. Taste Drehrichtungswechsel ausführen. leuchtet = Drehrichtungswechsel ist erfolgt. 5/11 © Vestamatic GmbH Änderungen vorbehalten!
  • Seite 6 Der Motor führt während des RESETs eine kurze Bewegung durch. AUF-Drehung) wenn der Einstellpro- zess be endet ist. Motor gibt nach erfolgreichem RESET ein kurzes Feedback (AUF/AB-Bewe- – Die gespeicherte Zwischenposition kann jederzeit geändert / überschrieben werden. gung). 6/11 © Vestamatic GmbH Änderungen vorbehalten!
  • Seite 7 P R O ∙ LL-ME-24 / 0,9Nm VB VRS 5.4 Einstellungen / Funktionen des Motors im Funkbetrieb VRS = Vestamatic Radio System Der Motor kann mit verschiedenen VRS-Funksendern gesteuert werden. Nachfolgend werden diese – je nach Funksendertyp – beschrieben. Es können max. 16 Funksender pro Motor eingelernt werden.
  • Seite 8 = Änderung der Lamellen- – Betätigen der Taste oder länger als 5 Sek. = Selbsthaltung. position (Feineinstellung). Gegentaste drücken zum Stoppen der Fahrt. – Kurzes Betätigen der Taste oder = Änderung der Lamellen- position (Feineinstellung). 8/11 © Vestamatic GmbH Änderungen vorbehalten!
  • Seite 9: Löschen Der Zwischenposition

    AUS /AB-Fahrbefehle aus. PROG.-Taste Nach dem Motor-RESET ist automatisch für 60 Sek. der Einlernmodus aktiv. Der Motor fährt nun wieder mit einer kurzen Anfahrtsverzögerung während der Installationsphase, solange die Endlagen nicht vollständig gespeichert sind. 9/11 © Vestamatic GmbH Änderungen vorbehalten!
  • Seite 10 – Drücken Sie nun innerhalb der 10 Sek. an dem zu löschenden VRS Lux- sensor S die PROG.-Taste. Die LED blinkt einmal, der Motor führt zwei kurze EIN /AUF- und AUS /AB-Fahrbefehle aus. – Das Löschen ist nun abgeschlossen. 10/11 © Vestamatic GmbH Änderungen vorbehalten!
  • Seite 11: Gewährleistung

    9. Wartung Grundsätzlich gelten die allgemeinen Verkaufs- und Lieferbedingungen Der Motor ist wartungsfrei. des Herstellers, Vestamatic GmbH. Die Verkaufs- und Lieferbedingungen sind Bestandteil der Verkaufsunterlagen und werden dem Betreiber bei Lieferung übergeben. Haftungsansprüche bei Personen und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursa- chen zurückzuführen sind:...
