© Vestamatic GmbH

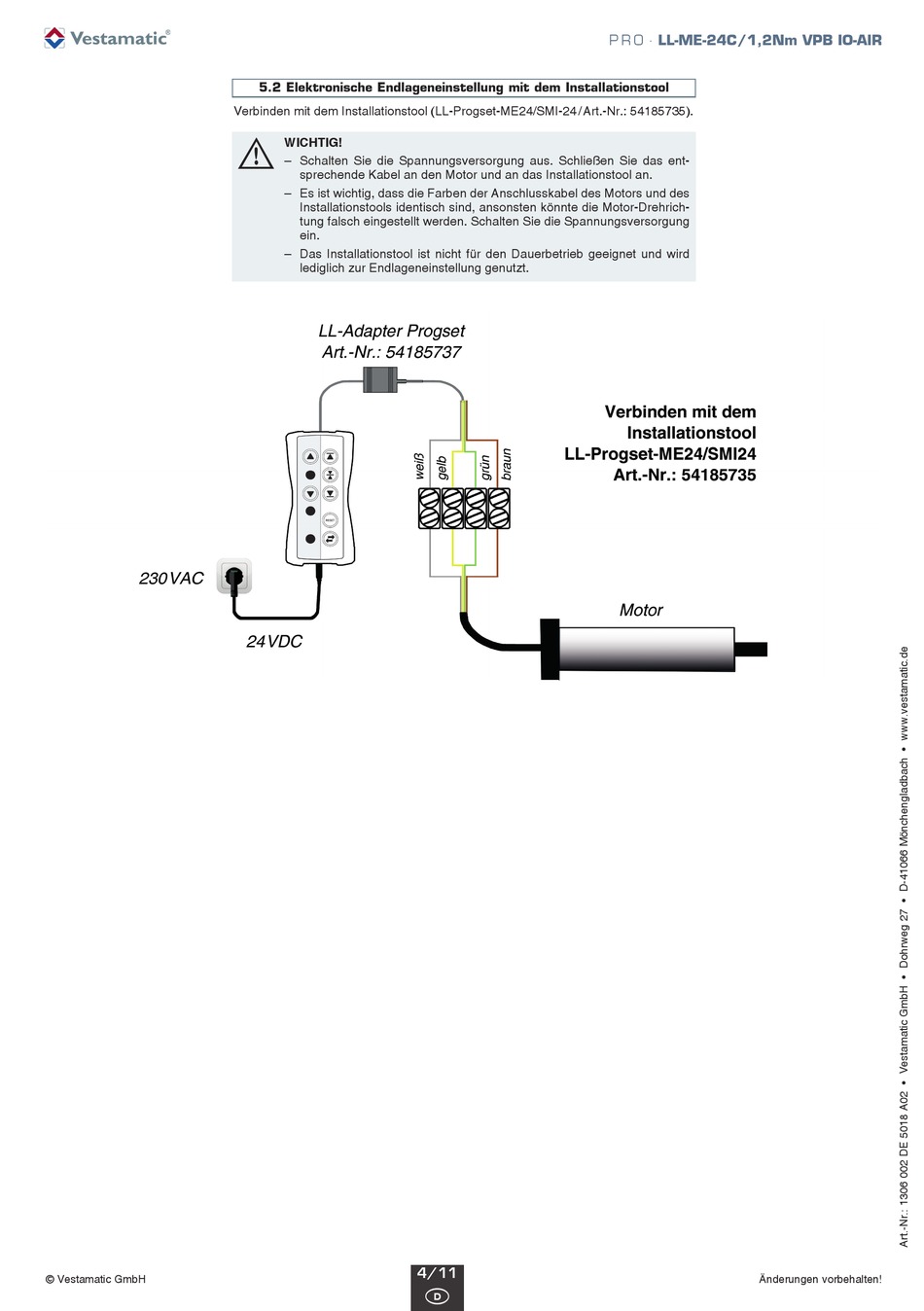

5.2 Elektronische Endlageneinstellung mit dem Installationstool
Verbinden mit dem Installationstool (LL-Progset-ME24/SMI-24 / Art.-Nr.: 54185735).
Ä
WICHTIG!
– Schalten Sie die Spannungsversorgung aus. Schließen Sie das ent-
sprechende Kabel an den Motor und an das Installationstool an.
– Es ist wichtig, dass die Farben der Anschlusskabel des Motors und des
Installationstools identisch sind, ansonsten könnte die Motor-Drehrich-
tung falsch eingestellt werden. Schalten Sie die Spannungsversorgung
ein.
– Das Installationstool ist nicht für den Dauerbetrieb geeignet und wird
lediglich zur End lagen ein stellung genutzt.
4/11
D
P R O ∙ LL-ME-24C / 1,2Nm VPB IO-AIR
Änderungen vorbehalten!
