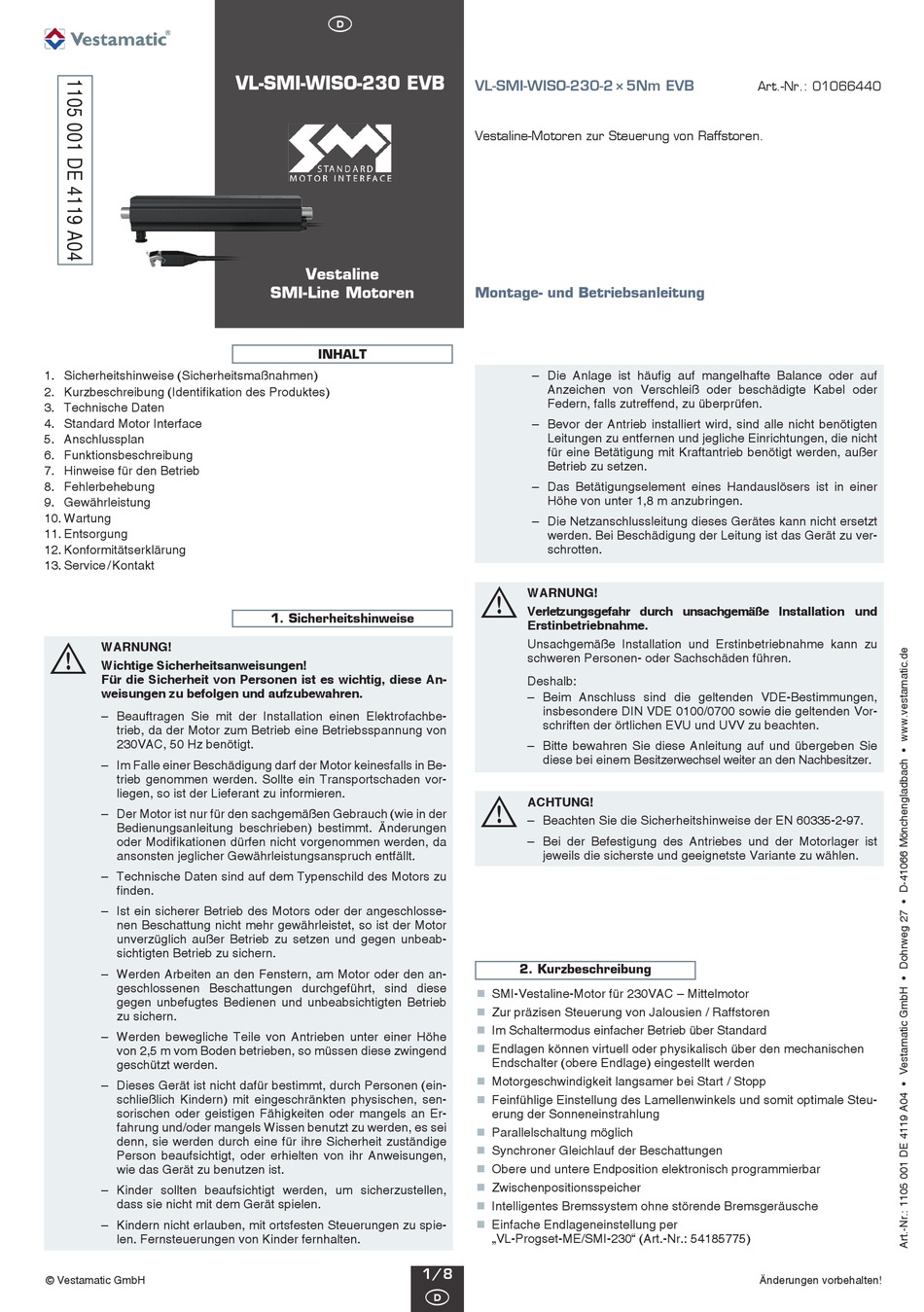

Vestamatic VL-SMI-WISO-230-2x5Nm EVB Montage- Und Betriebsanleitung

1. Sicherheitshinweise (Sicherheitsmaßnahmen)
2. Kurzbeschreibung (Identifikation des Produktes)
3. Technische Daten
4. Standard Motor Interface
5. Anschlussplan
6. Funktionsbeschreibung
7. Hinweise für den Betrieb
8. Fehlerbehebung
9. Gewährleistung
10. Wartung
11. Entsorgung
12. Konformitätserklärung
13. Service / Kontakt
Ä WARNUNG!
Wichtige Sicherheitsanweisungen!
Für die Sicherheit von Perso nen ist es wichtig, diese An-
weisungen zu befolgen und aufzubewahren.
– Beauftragen Sie mit der Installation einen Elektrofachbe-
trieb, da der Motor zum Betrieb eine Betriebsspannung von
230VAC, 50 Hz benötigt.
– Im Falle einer Beschädigung darf der Motor keinesfalls in Be-
trieb genommen werden. Sollte ein Transportschaden vor-
liegen, so ist der Lieferant zu informieren.
– Der Motor ist nur für den sachgemäßen Gebrauch (wie in der
Bedienungsanleitung beschrieben) bestimmt. Änderungen
oder Modifikationen dürfen nicht vorgenommen werden, da
ansonsten jeglicher Gewährleistungsanspruch entfällt.
– Technische Daten sind auf dem Typenschild des Motors zu
finden.
– Ist ein sicherer Betrieb des Motors oder der angeschlosse-
nen Beschattung nicht mehr gewährleistet, so ist der Motor
unverzüglich außer Betrieb zu setzen und gegen unbeab-
sichtigten Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, am Motor oder den an-
geschlossenen Beschattungen durchgeführt, sind diese
gegen unbefugtes Bedienen und unbeabsichtigten Betrieb
zu sichern.
– Werden bewegliche Teile von Antrieben unter einer Höhe
von 2,5 m vom Boden betrieben, so müssen diese zwingend
geschützt werden.
– Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein-
schließlich Kindern) mit eingeschränkten physischen, sen-
sorischen oder geistigen Fähigkeiten oder mangels an Er-
fahrung und/oder mangels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Sicherheit zuständige
Person beaufsichtigt, oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist.
– Kinder sollten beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.
– Kindern nicht erlauben, mit ortsfesten Steuerungen zu spie-
len. Fernsteuerungen von Kinder fernhalten.
© Vestamatic GmbH
D
VL-SMI-WISO-230 EVB
Vestaline
SMI-Line Motoren
INHALT
1. Sicherheitshinweise

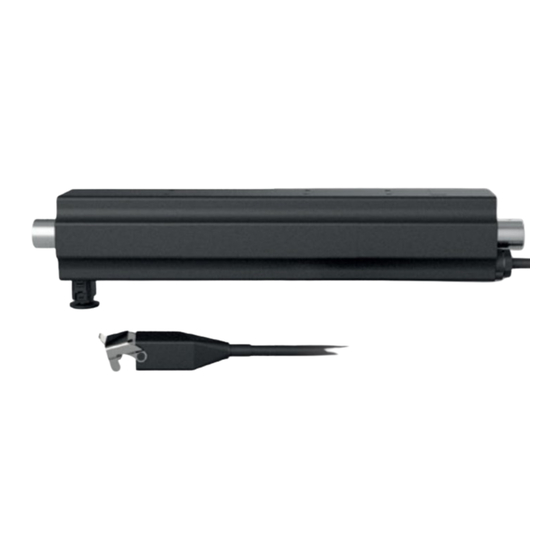

VL-SMI-WISO-230-2 × 5Nm EVB
Vestaline-Motoren zur Steuerung von Raffstoren.
Montage- und Betriebsanleitung
– Die Anlage ist häufig auf mangelhafte Balance oder auf
Anzeichen von Verschleiß oder beschädigte Kabel oder
Federn, falls zutreffend, zu überprüfen.
– Bevor der Antrieb installiert wird, sind alle nicht benötigten
Leitungen zu entfernen und jegliche Einrichtungen, die nicht
für eine Betätigung mit Kraftantrieb benötigt werden, außer
Betrieb zu setzen.
– Das Betätigungselement eines Handauslösers ist in einer
Höhe von unter 1,8 m anzubringen.
– Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt
werden. Bei Beschädigung der Leitung ist das Gerät zu ver-
schrotten.
Ä
WARNUNG!
Verletzungsgefahr durch unsachgemäße Installation und
Erstinbetrieb nahme.
Unsachgemäße Installation und Erst inbe trieb nahme kann zu
schweren Personen- oder Sachschäden führen.
Deshalb:
– Beim Anschluss sind die geltenden VDE-Be stim mun gen,
insbesondere DIN VDE 0100/0700 sowie die gel tenden Vor-
schrif ten der örtlichen EVU und UVV zu beachten.
– Bitte bewahren Sie diese Anleitung auf und übergeben Sie
diese bei einem Besitzerwechsel weiter an den Nachbesitzer.
Ä
ACHTUNG!
– Beachten Sie die Sicherheitshinweise der EN 60335-2-97.
– Bei der Befestigung des Antriebes und der Motorlager ist
jeweils die sicherste und geeignetste Variante zu wählen.
2. Kurzbeschreibung
 SMI-Vestaline-Motor für 230VAC – Mittelmotor
Zur präzisen Steuerung von Jalousien / Raffstoren

Im Schaltermodus einfacher Betrieb über Standard

Endlagen können virtuell oder physikalisch über den mechanischen

Endschalter (obere Endlage) eingestellt werden
Motorgeschwindigkeit langsamer bei Start / Stopp

Feinfühlige Einstellung des Lamellenwinkels und somit optimale Steu-

erung der Sonneneinstrahlung
 Parallelschaltung möglich
Synchroner Gleichlauf der Beschattungen

Obere und untere Endposition elektronisch program mierbar

Zwischenpositionsspeicher

Intelligentes Bremssystem ohne störende Bremsgeräusche

 Einfache Endlageneinstellung per
„VL-Progset-ME/SMI-230" (Art.-Nr.: 54185775)
1/8
D
VL-SMI-WISO-230-2x5Nm EVB
Art.-Nr.: 01066440
Änderungen vorbehalten!
