6.2 Herstellung und Montage Vorder- und Hinterachse

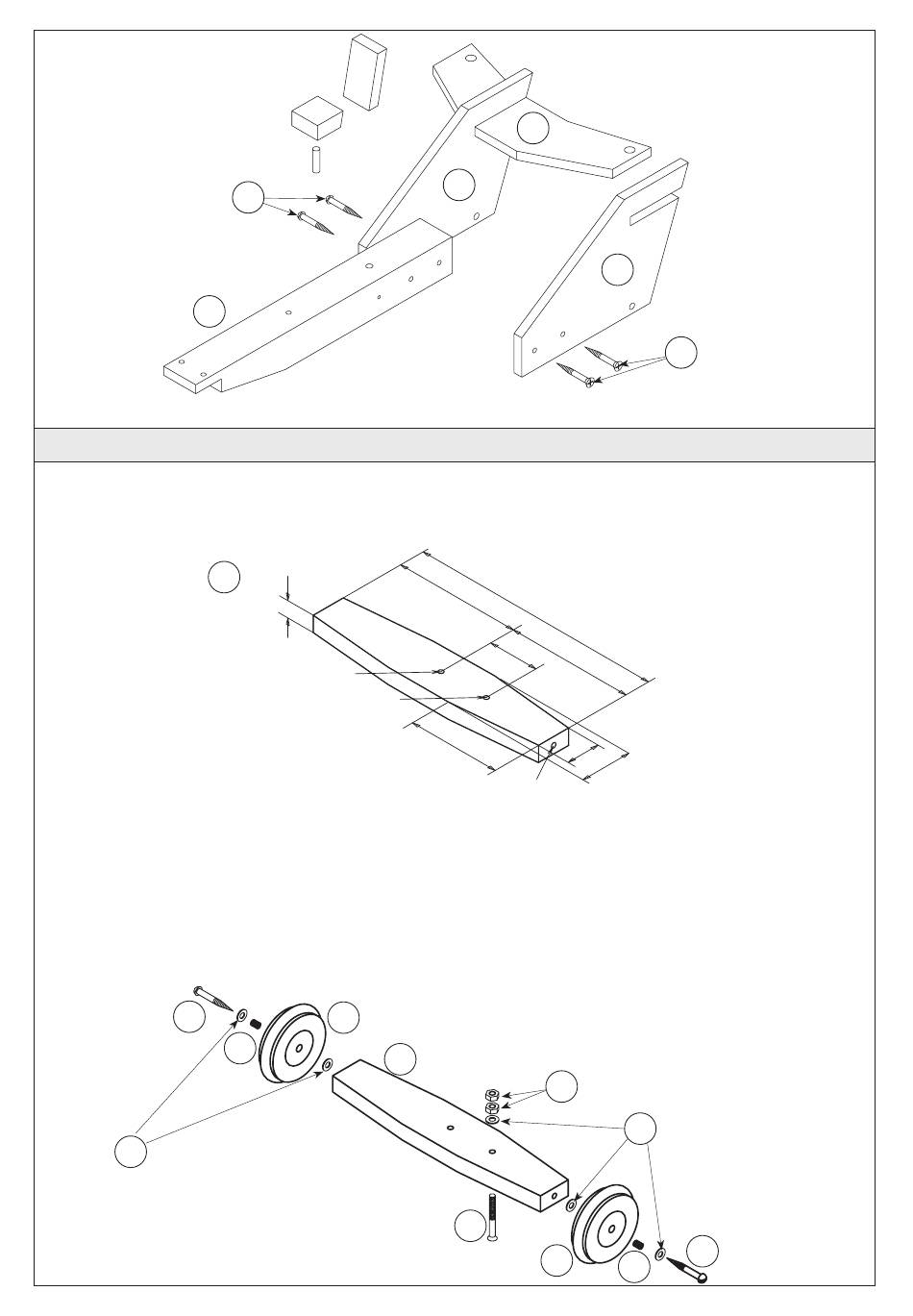

6.2.1 Maße der Vorderachse auf die Leiste (3) 10 x 30 x 200 mm übertragen, Löcher bohren, Form aussägen und verschlei-
fen.
Hinweis:
Seitliche Bohrungen ø 1mm können auch vorgestochen werden (Schraubenzentrierung)!
6.2.2 Gewindestange (18) M4 x 100 auf 85 mm Länge und Gewindestange (19) M3 x 100 mm auf 50 mm Länge kürzen.
Enden entgraten!
6.2.3 Nach Zeichnung je eine Messingbuchse (28) in die Bohrung der Vorderräder (9) stecken. Anschließend beide Vorder-
räder mit je einer Halbrundkopfschraube (21) 3 x 25 mm und zwei Unterlegscheiben (26) seitlich in der Vorderachse
(3) befestigen. Schrauben so anziehen, daß die Räder spielfrei und leicht drehen.
6.2.4 Eine Gewindeschraube (22) 3 x 25 mm von unten durch die rechte 3mm-Bohrung der Achse schieben und von oben
