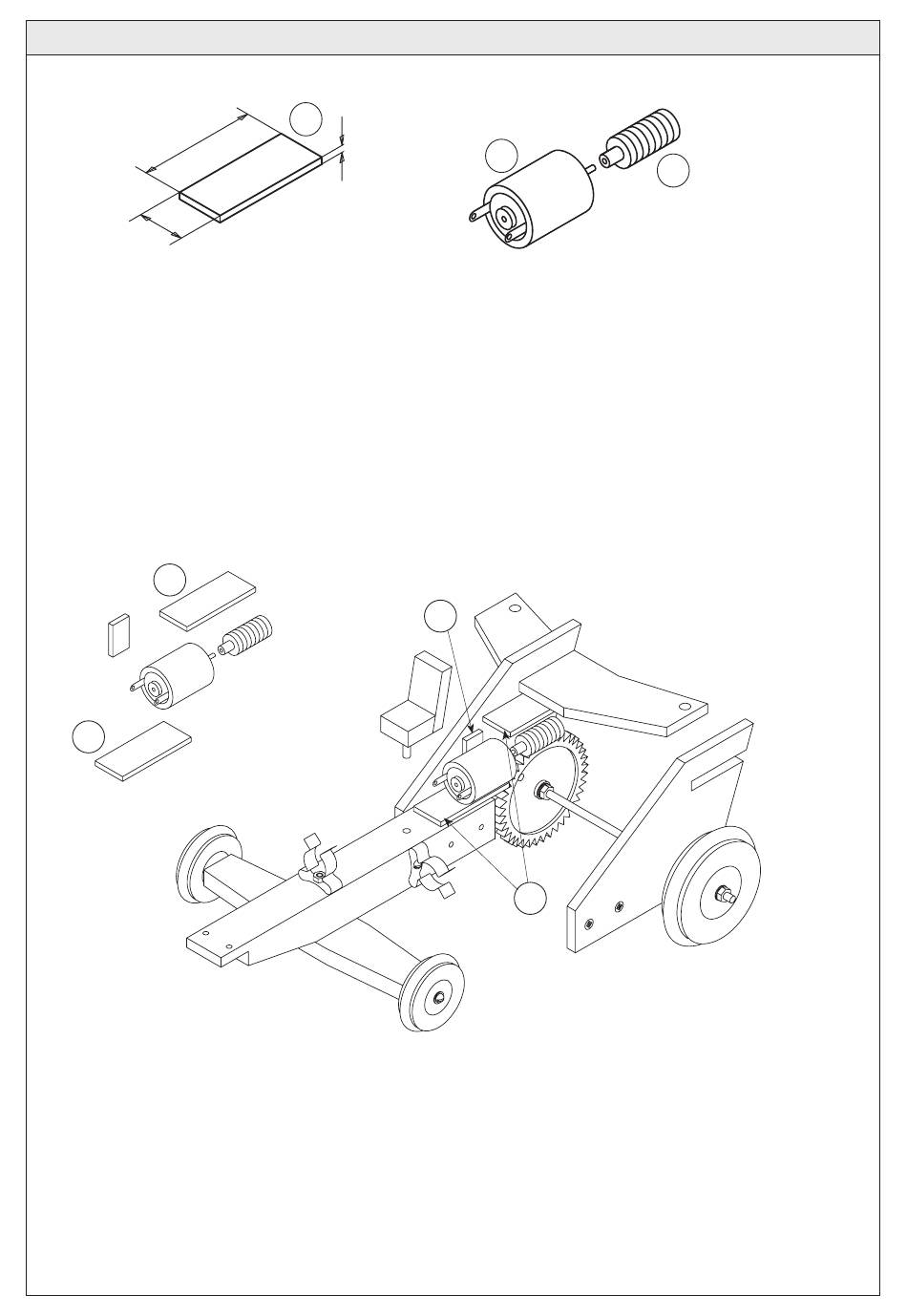

6.3 Montage Motor
6.3.1 Schnecke (17) auf die Motorwelle (12) pressen.
50
20
6.3.2 Motor zwischen den Seitenteilen und auf dem Fahrgestell so positionieren, daß die Schnecke im Zahnrad mit etwas
Spiel eingreift.
Durch Fertigungstoleranzen kann es sein, daß das Zahnrad und die Antriebsschnecke zu wenig Spiel haben. Das
Spiel kann durch Unterlegen eines Sperrholzstreifens (2a) 1,5 x 20 x 50 mm eingestellt werden.
Ebenso ist es möglich, daß der Motor zwischen den Seitenteilen nicht klemmt und so die Kraft nicht auf das Zahn-
rad übertragen kann. Abhilfe schafft ein Sperrholzzuschnitt (2b) 1,5 x 15 x 20 mm, der zwischen Motor und einem
Seitenteil geklemmt wird.
Hinweis
:
Zum Klemmen die Befestigungsschrauben (23) des Seitenteils etwas lösen, den Sperrholzzu-
schnitt (2b) zwischen Motor und Seitenteil schieben und die Schrauben wieder anziehen!
Sind die Sperrholzstreifen zu dick, kann man Graupappe oder Papierstreifen (in der Werkpackung nicht enthalten!)
zum Justieren und Klemmen des Motors verwenden.
2a
2a
6.3.3 Einen zweiten Sperrholzstreifen (2a) 1,5 x 20 x 50 mm ausgemittelt unter den Heckflügel leimen, damit die Schnecke
abgedeckt ist.
D106202#1
2a
1,5
2b
12
2a
17
11
