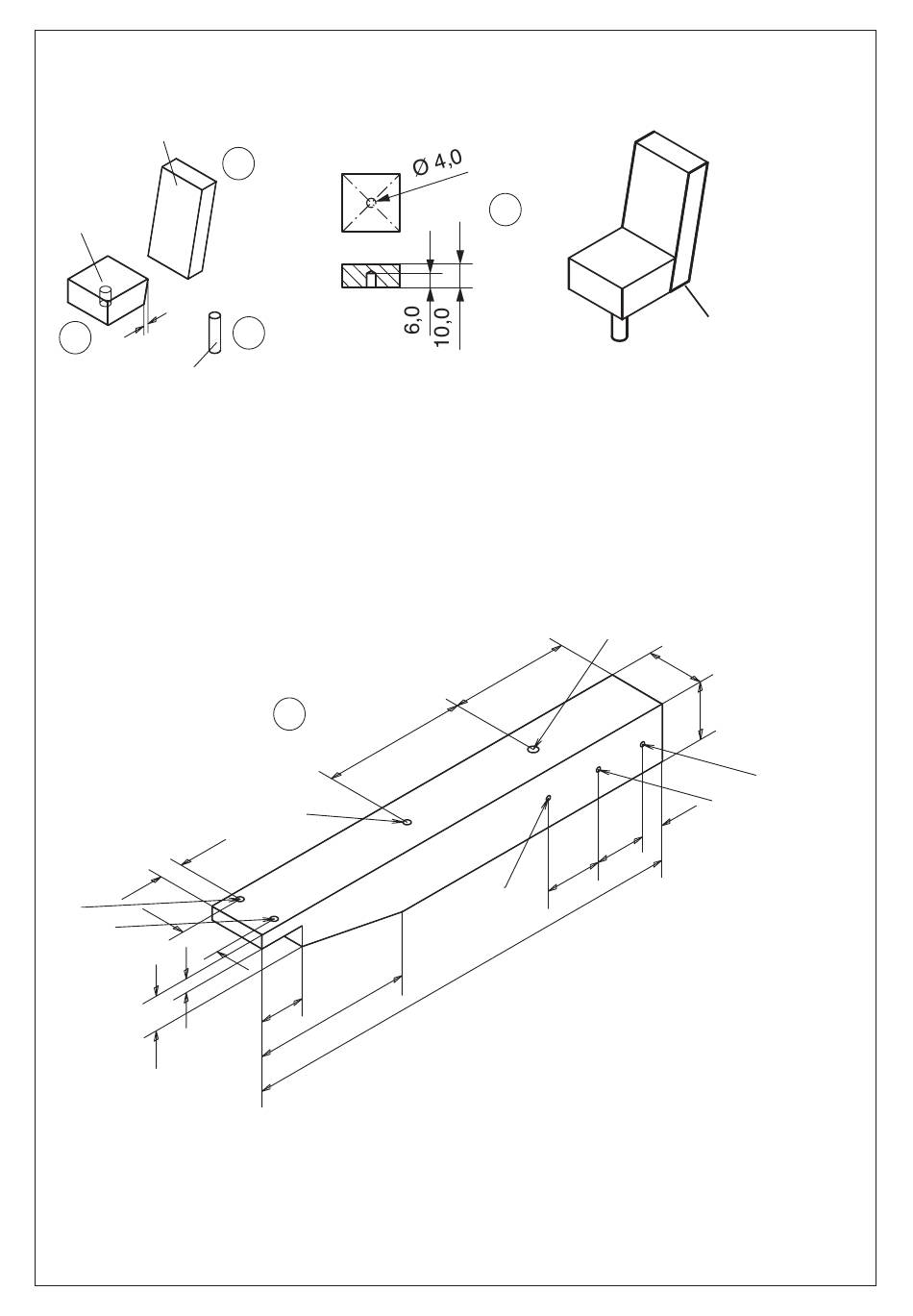

6.1.2 Für den Sitz den Leistenabschnitt (4) 10 x 25 x 25 mm mittig ø 4 mm ca. 6 mm tief bohren. Anschließend nach Zeich-
nung Hinterkante anschrägen.
Hinweis:
Darauf achten, daß von der richtigen Seite angeschrägt wird (Bohrung zeigt nach unten)!
25x35x6
25x25x10
2
4
ø 4 x 15 mm
6.1.3 Lehne (1c) an den Sitz (4) leimen. Nach dem Trocknen Lehne bündig zum Sitz schleifen.
6.1.4 Vom Rundstab (36) ø 4 x 50 mm ein Stück mit ca. 15 mm Länge absägen. Enden verschleifen und in die Bohrung
vom Sitz leimen (s. Zeichnung).
6.1.5 Nach Zeichnung Maße auf die Leiste (7) 25 x 25 x 200 mm übertragen. Löcher bohren, Fahrgestell aussägen und ver-
schleifen.
Hinweis:
Nur die 4mm-Bohrung wird ca. 10 mm tief gebohrt, alle anderen Bohrungen werden durchge-
bohrt!
10
Ø3.0
Ø3.0
18
6
15
6.1.6 Seitenteile (1a) mit je zwei Schrauben (23) 3 x 20 mm nach Zeichnung (s. Seite 9 oben) an das Fahrgestell schrauben.
Heckflügel (1b) ausgemittelt in die Aussparung der Seitenteile stecken (noch nicht verleimen!).
Hinweis:
Zum Ausrichten der Seitenteile die Achse (18/Gewindestab) in die 4mm-Bohrung der Seiten-
teile stecken!
6.1.7 Sitz in die 4mm-Bohrung des Fahrgestells (7) stecken (nicht anleimen!)
8
Bohrung in den Sitz
1c
36
7
80
Ø3.0
20
55
70
4
Sitz
Ø4.0
55
22 12
25
Ø1.0
220
200
Kante bündig schleifen
(ca. 10 tief )
25
25
Ø1.0
Ø1.0
D106202#1
